闸阀、截止阀、蝶阀、球阀各自结构原理及分类

那很多人的话都会知道阀门的话有闸阀，截止阀，蝶阀，球阀等等，那都知道有这些阀门，那这些阀门都有什么样的不同呢，结构原理那些都是写什么样的情况呢，那肯定是很多的人都是不知道的。那上海浦首阀门就给大家介绍下；

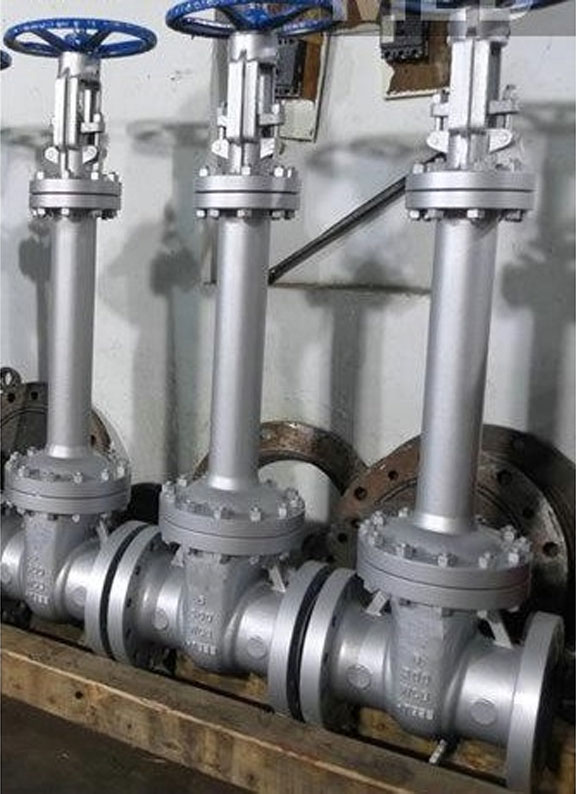

1、闸阀也称为闸阀或闸阀，该闸阀是通过闸门的升降控制阀门的打开和关闭，并且挡板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道大小。闸阀用作截止介质，并且整个循环通过整个流程，并且介质运行的压力损失最小化。闸阀通常适用于不需要经常关闭的条件，并保持百叶窗全部或完全关闭。不适用于调整或节流。

   根据闸阀启闭时阀杆运动情况的不同，闸阀又分明杆式和暗杆式两种。明杆式闸阀阀杆螺纹暴露在阀体外部，开启阀门时阀杆伸出手轮，其优点是可根据阀杆外伸长度判断阀门开启大小，阀杆与介质接触长度较小，螺纹部分基本不受介质腐蚀影响，缺点是外伸空间高度大。暗杆式闸阀阀杆螺纹在阀杆内部与闸板上内螺纹想配合，开启阀门时阀杆只旋转而不上下升降，闸板则沿阀杆螺纹上升。暗杆式闸阀的优点是外伸空间小，缺点是不能根据阀杆情况判断阀门的开启，阀杆螺纹长期与介质接触易受腐蚀。由于在大口径给水管路上应用较多，故又有“水门”之称。对于高速流动的介质，闸板在局部开启状况下可以引起闸门的振动，而振动又可能损伤闸板和阀座的密封面，而节流会使闸板遭受介质的冲蚀。从结构形式上，主要的区别是所采用的密封元件的形式。

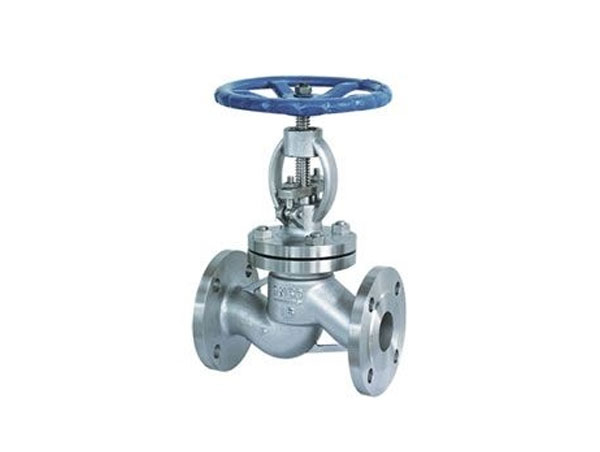

2、截止阀是化工生产中使用最广的一种截断类阀门，它利用阀杆升降带动与之相连的圆形阀盘（阀头），改变阀盘与阀座间距离达到控制阀门的起闭。截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得这种阀门非常适合作为介质的切断或调节及节流使用。

截止阀的阀瓣一旦处于开启状况，它的阀座和阀瓣密封面之间就不再的接触，并具有非常可靠的切断动作，合得这种阀门非常适合作为介质的切断或调节及节流使用。

　　截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化，因此截止阀的流动阻力较高于其它阀门。

   常用的截止阀有以下几种：

1）角式截止阀；在角式截止阀中，流体只需改变一次方向，以致于通过此阀门的压力降比常规结构的截止阀小。

2）直流式截止阀；在直流式或Y形截止阀中，阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。

3）柱塞式截止阀：这种形式的截止阀是常规截止阀的变型。在该阀门中，阀瓣和阀座通常是基于柱塞原理设计的。阀瓣磨光成柱塞与阀杆相连接，密封是由套在柱塞上的两个弹性密封圈实现的。两个弹性密封圈用一个套环隔开，并通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢。弹性密封圈能够更换，可以采用各种各样的材料制成，该阀门主要用于“开”或者“关”，但是备有特制形式的柱塞或特殊的套环，也可以用于调节流量。

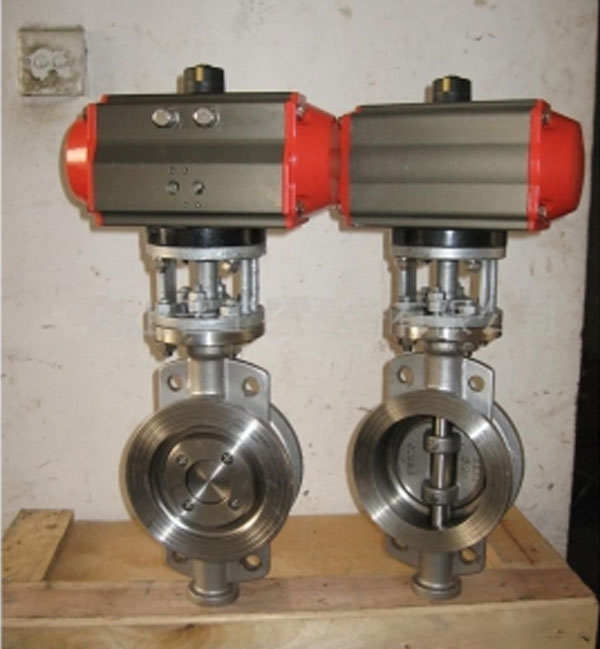

3、蝶阀是利用一可饶轴旋转的圆盘来控制管路的启闭，转角大小反映了阀门的开启程度。根据传动方式不同蝶阀分手动、气动和电动等三种，常用的为手动，旋转手柄通过齿轮传动带动阀杆从而起闭阀门。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。

　　蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。

   蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。

　　常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。阀门的强度性能是指阀门承受介质压力的能力。阀门是承受内压的机械产品，因而必须具有足够的强度和刚度，以保证长期使用而不发生破裂或产生变形

。

4、球阀 与旋塞阀是同一类型阀门，只是其启闭件为带一通孔的球体，球体饶阀杆中心线旋转达到启闭目的。只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀最适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。有带夹套保温球阀不锈钢球阀 快开球阀
