蝶式止回阀_小型止回阀

作者:浦首    发布于:2021-07-07 23:12:38    文字:【 】【 】【

蝶式止回阀分类:


止回阀分类较多,比如:升降式止回阀、旋启式止回阀、立式止回阀、双瓣止回阀、蝶式止回阀、斜盘式止回阀、Y型止回阀等。


止回阀的分类

止回阀工作原理:


在一个方向流动的流体压力作用下,阀瓣打开;流体反方向流动时,由流体压力和阀瓣的自重合阀瓣作用于阀座,从而切断流动。其中止回阀就属于这种类型的阀门,它包括旋启式止回阀和升降式止回阀。旋启式止回阀有一介铰链机构,还有一个像门一样的阀瓣自由地靠在倾斜的阀座表面上。


为了确保阀门挡板可以达到阀座的适当位置,阀门挡板设计在铰链机构中,使阀门翼片具有足够的旋转空间,并允许阀门挡板与阀门进行全面接触座位

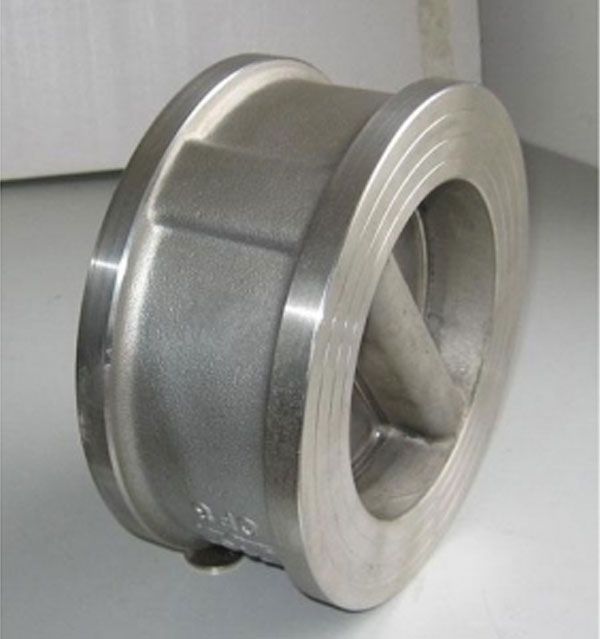

小型止回阀

阀门挡板可以全部用金属制成,也可以在金属上镶嵌皮革、橡胶、或者采用合成覆盖面,这取决于使用性能的要求。旋转止回阀在完全打开的状态下几乎难以阻碍,因此通过阀的压力相对较小。提升止回阀的阀门翼片位于阀体上的阀座密封表面上。


阀门除了可以自由地升降阀门挡板,而剩余部分就像截止阀一样,流体压力从阀座密封表面抬起,介质回流导致阀门挡板落入阀座上并切断流量。


根据使用条件,阀瓣可以是全金属结构,也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。像截止阀一样,流体通过升降式止回阀的通道也是狭窄的,因此通过升降式止回阀的压力降比旋启式止回阀大些,而且旋启式止回阀的流量受到的限制很少


止回阀最小是多大口径:


那有些工业的使用场合,就是需要止回阀就是小型的止回阀。止回阀最小是多大口径?大约的话就是最小的是DN15的。
