止回阀工作原理_蝶式止回阀工作原理

作者:浦首    发布于:2021-07-02 22:37:29    文字:【 】【 】【

止回阀介绍


要了解止回阀的工作的原理,那我们就一定要知道什么是止回阀,什么是蝶式止回阀,那我们了解了之后才更好的了解他们的工作原理


止回阀是指启闭件为圆形阀瓣并靠自身重量及介质压力产生动作来阻断介质倒流的一种阀门,属自动阀类。自动阀门,也称为逆控阀,单向阀,回流阀或隔离阀。襟翼运动分为升降和旋转。提升止回阀类似于截止阀,缺少阀杆带襟翼。介质从入口端子(下侧)从出口端(上侧)流动。当进口压力大于襟翼的重量和其流动阻力时,阀门打开。相反,当介质逆转时,阀门关闭。旋转止回阀具有襟翼和围绕轴旋转的阀门翼片,并且工作原理类似于提升止回阀。止回阀通常用作泵送装置的底部阀,以防止水的回流。止回阀与截止阀组合使用,以用作安全隔离。缺点是电阻大,并且在关闭时密封差。

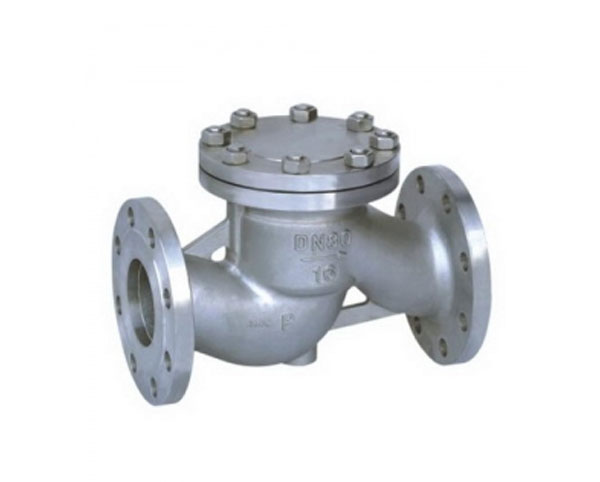

止回阀

蝶式止回阀的介绍:

蝶式止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀(依重心旋转)、升降式止回阀(沿轴线移动)、蝶式止回阀(沿中心旋转)。


止回阀工作原理:


在一个方向流动的流体压力作用下,阀瓣打开;流体反方向流动时,由流体压力和阀瓣的自重合阀瓣作用于阀座,从而切断流动。其中止回阀就属于这种类型的阀门,它包括旋启式止回阀和升降式止回阀。旋启式止回阀有一介铰链机构,还有一个像门一样的阀瓣自由地靠在倾斜的阀座表面上。


为了确保阀门挡板可以达到阀座的适当位置,阀门挡板设计在铰链机构中,使阀门翼片具有足够的旋转空间,并允许阀门挡板与阀门进行全面接触座位


阀门挡板可以全部用金属制成,也可以在金属上镶嵌皮革、橡胶、或者采用合成覆盖面,这取决于使用性能的要求。旋转止回阀在完全打开的状态下几乎难以阻碍,因此通过阀的压力相对较小。提升止回阀的阀门翼片位于阀体上的阀座密封表面上。


阀门除了可以自由地升降阀门挡板,而剩余部分就像截止阀一样,流体压力从阀座密封表面抬起,介质回流导致阀门挡板落入阀座上并切断流量。


根据使用条件,阀瓣可以是全金属结构,也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。像截止阀一样,流体通过升降式止回阀的通道也是狭窄的,因此通过升降式止回阀的压力降比旋启式止回阀大些,而且旋启式止回阀的流量受到的限制很少

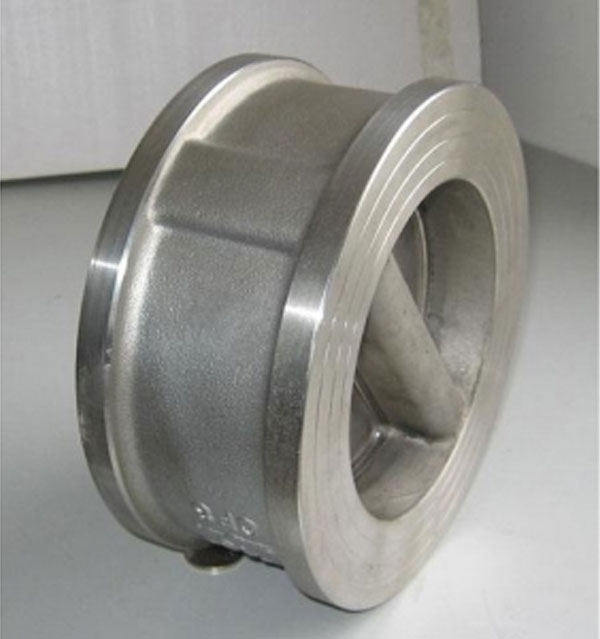

蝶式止回阀

蝶式止回阀工作原理:


蝶式止回阀是指自动开阀,以防止介质向后阀,也称为逆止阀,单向阀,逆流阀和背压阀。止回阀属于自动阀门,其主要功能是防止介质的回流,防止泵和驱动电机反转,以及容器介质的排出。止回阀还可用于给出辅助系统超过系统压力的压力提供供应供应。止回阀主要分为旋转止回阀(取决于心脏旋转)和提升止回阀(沿轴线移动)。
