止回阀安装_立式止回阀和卧式止回阀区别

作者:浦首    发布于:2021-07-01 23:02:38    文字:【 】【 】【

安装止回阀 (Check Valve)的安装应注意以下事项:


1:安装位置,高度和进出口方向必须满足设计要求,注意介质流量的方向应符合阀体的箭头方向,连接应坚固。


 2:必须在安装前检查阀门。阀门的铭牌应符合当前国家标准“通用阀标志”GB122220。对于大于1.0 MPa的工作压力和在行李箱上切断的阀门,应在安装前进行强度和紧密的性能测试,并且是准使用。在强度试验中,测试压力是标称压力的1.5倍,持续时间不小于5分钟,阀门壳体,填料应没有泄漏。当紧绷试验时,测试压力为标称压力的1.1倍;测试持续时间符合GB50243的要求。


 3“不允许管道中的止回阀承受重量,而且应独立支持大止回阀:不受管道产生的压力的影响。


安装止回阀

4:在管线中不要使止回阀承受重量,大型的止回阀应独立支撑,使之不受管道系统产生的压力的影响。


5:安装时注意介质流动的方向应与阀体所标箭头方向一致。


6:升降式垂直瓣止回阀应安装在垂直管道上。


7:升降式水平瓣止回阀应安装在水平管道上。


立式止回阀和卧式止回阀区别:


立式止回阀和卧式止回阀在功能上和工作原理上没有区别。


卧式止回阀, 装于水平管道, 阀体外形与截止阀相似;立式止回阀, 装于垂直管道。


主要区别是它阀心和阀座一个是竖直放置,另一个水平放置,一般是配合管道一起设计的。


立式止回阀:由于管线中进口端介质的压力作用,而克服弹簧阻力使阀门开启或关闭。当进口端介质压力低于出口端时,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,故起止回作用。


卧式止回阀:其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。

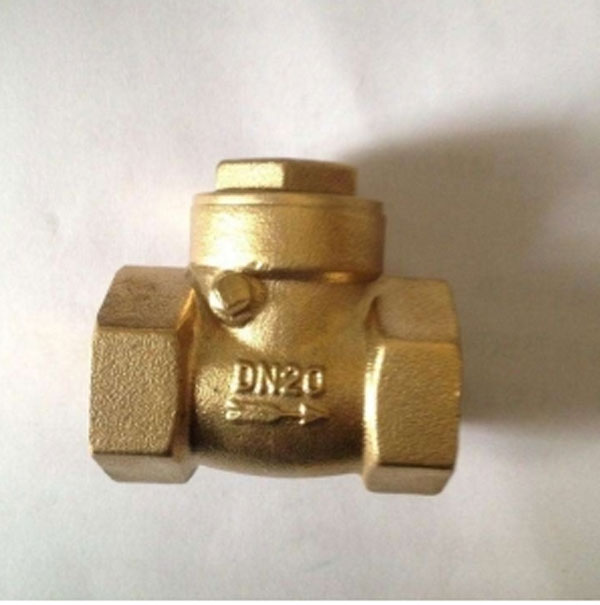

止回阀安装_立式止回阀和卧式止回阀区别(图2)

止回阀按材质分类:


止回阀按材质分类的话可以分为以下几类:

        1、铸铁止回阀

        2、黄铜止回阀

        3、不锈钢止回阀

        4、碳钢止回阀
