产品名称：	内螺纹铜球阀	产品型号：	Q11F-10T/16T/25T/40T
公称通径：	DN15～DN100	结构形式：	球形
公称压力：	1.6Mpa～4.0Mpa	连接方式：	法兰、内螺纹、外螺纹
适用温度：	≤100ºC	驱动方式：	手动
阀体材质：	黄铜	制造标准：	国标GB、德国DIN、美国API
适用介质：	水、油、液体	生产厂家：	浦首阀门

内螺纹铜球阀 应用特点

上海剑阀生产的内螺纹铜球阀本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、煤气、燃气等，在各行业得到广泛的应用。球阀阀体可以是整体的，也可以是组合式的。

内螺纹铜球阀 工作原理

上海剑阀的内螺纹铜球阀启闭件（球体）由阀杆带动，并绕球阀轴线作旋转运动的阀门。亦可用于流体的调节与控制主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。本类球阀在管道中可水平或垂直安装。

内螺纹铜球阀 性能特点

使用介质：水、油、液体、气体
介质温度：≤100ºC
定制压力：1.0MPa、1.6MPa、2.5MPa、4.0MPa
制造材料：铜
密封材料：四氟、PTFE
（根据用户需要可提供使用介质温度≤180ºC,DN15~DN300各种规格的耐高铜球阀）

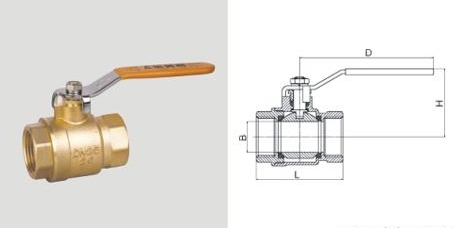

内螺纹铜球阀 结构图片

内螺纹铜球阀 连接尺寸

DN	SIZE	L	B	H	D
8	1/4	46	8	39	80
10	3/8	47.5	8	39	80
15	1/2	62	12.7	44.5	90
20	3/4	67	15	48	100
25	1	80	20	54	110
32	11/4	85.5	25	58	120
40	11/2	94.5	32	75	130
50	2	106	40	82	150
65	21/2	141.5	50	95	173
80	3	165	65	108.5	193
100	4	190	80	128.5	233

声明：【内螺纹铜球阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的内螺纹铜球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
