产品名称：Q44H,Q44Y，Q45H,Q45Y硬密封三通球阀

产品型号：Q44H/Q45H
产品口径：DN15～DN300
产品压力：1.6Mpa～6.4Mpa
产品材质：铸钢、不锈钢

产品名称：硬密封三通球阀产品型号：Q44H/Q45H 公称通径：DN15～DN300结构形式：球形公称压力：1.6Mpa～6.4Mpa连接方式：法兰、内螺纹适用温度：≤350ºC驱动

产品名称：	硬密封三通球阀	产品型号：	Q44H/Q45H
公称通径：	DN15～DN300	结构形式：	球形
公称压力：	1.6Mpa～6.4Mpa	连接方式：	法兰、内螺纹
适用温度：	≤350ºC	驱动方式：	手动、电动、气动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、气体、液体	生产厂家：	浦首阀门

产品说明

Q44H/Y，Q45H/Y硬密封三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。

产品特点

1、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化
2、三通球芯分T型和L型，使用寿命长，流通能力大，阻力小。

主要性能范围

公称压力 PN(MPa)	试验压力
	壳体	高压液密封	低压液密封
1.6	2.4	1.76	0.6
2.5	3.75	2.75
4.0	6.0	4.4
CLASS150	3.0	2.2
适用工况	适用介质		水、油品、气等非腐蚀介质和酸碱腐蚀介质
	适用温度		-28～350℃
应用规范	连接法兰		JB79-59 GB9113、 HG20592-97、 ANSI B16.5
	检验试验		JB/T 9092-99 、API598

主要零件材料

零件名称	材质
零件名称	GB	ASTM
阀体、阀盖	WCB	A216-WCB
密封圈	PTFE、对位聚苯	PTFE、对位聚苯
球体	1Cr18Ni9Ti	SS 304
阀座、阀杆	2Cr13	A246-416
双头螺栓	35CrMoA	A193-B7

外形结构图

Q44H,Q44Y，Q45H,Q45Y硬密封三通球阀(图1)

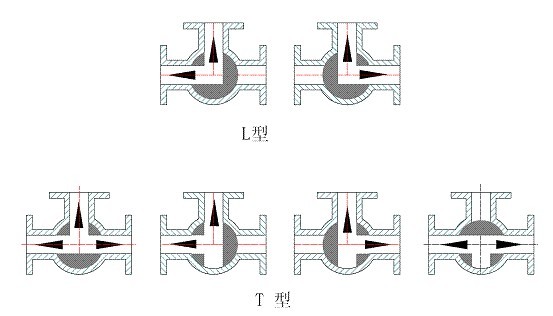

选型示意图

Q44H,Q44Y，Q45H,Q45Y硬密封三通球阀(图2)

(Q44F三通球阀)L型国标连接尺寸和外形 PN1.6MPa

型号	公称通径 DN(mm)	尺寸(mm)
型号	公称通径 DN(mm)	L	L2	D	D1	D2	b	f	Z-d	H	W
Q44F-16C (P) (R)	15	150	72	95	65	45	14	2	4-14	95	130
	20	160	80	105	75	55	14	2	4-14	110	130
	25	180	90	115	85	65	14	2	4-18	120	140
	32	200	100	135	100	78	16	2	4-18	144	180
	40	220	110	145	110	85	16	3	4-18	152	220
	50	240	120	160	125	100	16	3	4-23	182	220
	65	260	130	180	145	120	16	3	4-18	193	240
	80	280	140	195	160	135	20	3	8-18	217	270
	100	320	160	215	180	155	20	3	8-18	245	350
	125	380	190	245	210	185	22	3	8-18	282	500
	150	440	220	280	240	210	24	3	8-23	319	600
	200	550	260	335	295	265	26	3	12-23	380	1000
	250	670	310	405	355	320	30	3	12-25	460	1400
	300	720	370	460	410	375	30	3	12-25	520	1800

(Q45F三通球阀)T型国标连接尺寸和外形 PN1.6MPa

型号	公称通径 DN(mm)	尺寸(mm)
型号	公称通径 DN(mm)	L	L2	D	D1	D2	b	f	Z-d	H	W
Q45F-16C (P) (R)	15	150	72	95	65	45	14	2	4-14	95	130
	20	160	80	105	75	55	14	2	4-14	110	130
	25	180	90	115	85	65	14	2	4-18	120	140
	32	200	100	135	100	78	16	2	4-18	144	180
	40	220	110	145	110	85	16	3	4-18	152	220
	50	240	120	160	125	100	16	3	4-23	182	240
	65	260	130	180	145	120	16	3	4-18	193	270
	80	280	140	195	160	135	20	3	8-18	217	350
	100	320	160	215	180	155	20	3	8-18	245	500
	125	380	190	245	210	185	22	3	8-18	282	600
	150	440	220	280	240	210	24	3	8-23	319	1000
	200	550	260	335	295	265	26	3	12-23	380	1300
	250	670	310	405	355	320	30	3	12-25	460	1700
	300	720	370	460	410	375	30	3	12-25	520	2100

声明：【Q44H,Q44Y，Q45H,Q45Y硬密封三通球阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的Q44H,Q44Y，Q45H,Q45Y硬密封三通球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
