您现在的位置：首页 > 各类阀门选型 > 球阀

产品名称：Q14F,Q15F三通内螺纹球阀

产品型号：Q14F/Q15F
产品口径：DN15～DN50
产品压力：1.6Mpa～6.4Mpa/1000WOG
产品材质：铸钢、不锈钢

产品名称：三通内螺纹球阀产品型号：Q14F/Q15F 公称通径：DN15～DN50结构形式：球形公称压力：1.6Mpa～6.4Mpa/1000WOG连接方式：法兰、内螺纹适用温度：≤350&o

产品名称：	三通内螺纹球阀	产品型号：	Q14F/Q15F
公称通径：	DN15～DN50	结构形式：	球形
公称压力：	1.6Mpa～6.4Mpa/1000WOG	连接方式：	法兰、内螺纹
适用温度：	≤350ºC	驱动方式：	手动、电动、气动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、气体、液体	生产厂家：	浦首阀门

产品说明

Q14F/Q15F三通内螺纹球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。

产品特征

公称压力	2.5MPa
适用稳定范围	-20～232℃～350℃
螺纹类型	G.NPT.BSPT.BSP.DIN259/2999
Q14F型螺纹连接三通不锈钢球阀适用介质	水、油、气及某些腐蚀性液体（W。O。G）

部件材料

序号	零件名称	材质
1	阀体	不锈钢CF8M/CF8
2	阀盖	不锈钢CF8M/CF8
3	球	不锈钢CF8M/CF8
4	球垫	聚四氟乙烯PTFE
5	阀杆	不锈钢CF8M/CF8
6	填料	聚四氟乙烯PTFE
7	中口	聚四氟乙烯PTFE
8	大薄片	聚四氟乙烯PTFE
9	压盖螺母	不锈钢CF8M/CF8
10	手柄	不锈钢CF8M/CF8
11	流向指示牌	ALUMINUM
12	华司	不锈钢CF8
13	螺帽	不锈钢CF8
14	锁定装置	不锈钢CF8
15	皮套	塑料
16	盲盖	不锈钢CF8M/CF8

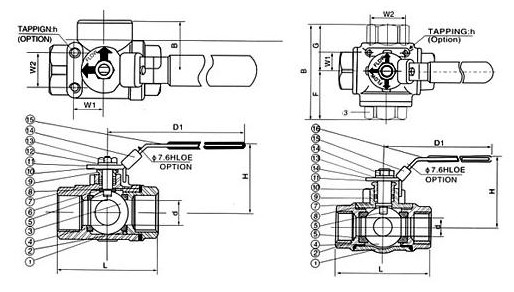

外形结构图

Q14F,Q15F三通内螺纹球阀(图1)

选型示意图

Q14F,Q15F三通内螺纹球阀(图2)

（Q14F）L型三通内螺纹球阀主要尺寸

SIZE	d	L	H	D1	B	W1	W2	h	重量WT（g）
1/2″	12.7	64	53	97	32.0	22.4	35.0	10-24UNC	530
3/4″	16.0	76	63	126	38.0	22.4	35.0	10-24UNC	700
1″	20.0	87	66	126	43.5	22.4	35.0	10-24UNC	980
11/4″	25.0	96	81	145	48.0	22.4	35.0	10-24UNC	1950
11/2″	32.0	114	83	145	57.0	25.4	38.1	1/4-20UNC	2950
2″	38.1	142	96	204	71.0	25.4	38.1	1/4-20UNC	4450

（Q15F）T型三通内螺纹球阀主要尺寸

SIZE	d	L	H	D1	B	F	G	W1	W2	h	重量WT（g）
1/2″	12.7	75	59	126	71.0	335	375	22.4	35.0	10-24UNC	550
3/4″	16	85	64	126	81.5	390	425	22.4	35.0	10-24UNC	725
1″	20	100	80	145	102.0	505	515	22.4	35.0	10-24UNC	1000
11/4″	25	115	90	145	108.5	510	575	25.4	38.1	10-24UNC	2000
11/2″	32	125	96	204	121.0	580	630	25.4	38.1	1/4-20UNC	3000
2″	38.1	148	106	204	138.5	655	730	25.4	38.1	1/4-20UNC	4650

声明：【Q14F,Q15F三通内螺纹球阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的Q14F,Q15F三通内螺纹球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
