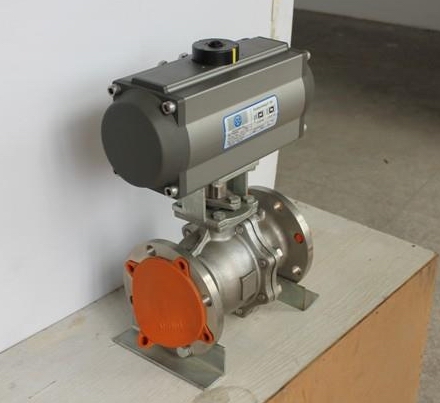

产品名称：	气动高温球阀	产品型号：	Q641H/Y
公称通径：	DN15～DN300	结构形式：	球形
公称压力：	1.6Mpa～16.0Mpa	连接方式：	法兰、对夹、内螺纹、焊接
适用温度：	≤550ºC	驱动方式：	气动(可佩带手动)
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、气体、液体	生产厂家：	浦首阀门

产品说明

Q641H/Y气动高温球阀是采用金属硬密封球阀及活塞式气动执行器组成。密封面采用金属硬密封阀座，可适用于≤500°以内的介质。气动高温球阀可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、减压阀及0.4～0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动高温球阀整体具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动高温球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。

主要技术参数及性能

公称通径DN(mm)	15～300	执行器型号	GT、AT、AW系列单双作用气动执行器
公称压力(MPa)	PN1.6、2.5、4.0、6.4 10.0、16.0、MPa	供气压力	0.4～0.7MPa
阀体形式	两段式铸造球阀	气源接口	G1/4"、G1/8"、G3/8"、G1/2"
连接形式	法兰式、焊接式	环境温度	-30～+70℃
阀芯形式	"O"型球形阀芯	作用形式	单作用执行机构、双作用执行机构
密封填料	柔性石墨、金属缠绕垫片	可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
流量特性	近似快开型	采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。 1、齿轮式双活塞，输出力矩大，体积小。 2、气缸选用铝金材料，重量轻、外形美观。 3、可在顶部、底部安装手动操作机构。 4、齿条式连接可调节开启角度、额定流量。 5、执行器可选带电讯号反馈指示及附件以实现自动化操作。 6、IS05211标准连接为产品的安装更换提供了方便。 7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
动作范围	0～90°
泄露量Q	按GB/T4213-92，小于额定KV0.01%
适用温度	PPL≤300℃、硬密封≤450℃
基本误差	带定位器：小于全行程的±2%
死区	带定位器：小于全行程的2%
可调范围	250：1
配置执行机构	GT、AT、AW系列单双作用气动执行器
控制方式	开关两位控制、4-20mA模拟量控制

主要设计标准

设计与制造	GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法兰尺寸	JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
结构长度	GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
检验与试验	JB/T 9092、API 598、GB/T13927

主要零件材料

零件名称	材料名称
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
密封圈	增强聚四氟乙烯(PPL)、对位聚苯、不锈钢密封圈
适用介质	水、气体、蒸汽、油品等	硝酸等腐蚀性介质	醋酸等腐蚀介质	尿素等腐蚀性介质

内部解剖图

主要性能规范

公称通径DN(mm)		DN15-300
公称压力	PN(MPa)	1.0	1.6	2.5	4.0	6.4
试验压力	强度试验	1.5	2.4	3.75	6.0	9.60
	密封试验	1.1	1.76	2.75	4.4	7.04
	低压气密试验	0.5～0.7
适用介质	水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

外形结构图

安装连接尺寸

公称通径DN(mm)	主要尺寸				法兰尺寸
					PN1.6MPa				PN2.5MPa
	L	H	H1	L1	D	D1	D2	n-φd	D	D1	D2	n-φd
15	130	235	/	140	95	65	46	4-14	95	65	46	4-14
20	140	242	/	140	105	75	45	4-14	105	75	56	4-14
25	150	245	/	140	115	85	65	4-14	115	85	65	4-14
32	165	267	/	164	140	100	76	4-18	140	100	76	4-18
40	180	267	/	164	150	110	84	4-18	150	110	84	4-18
50	200	310	102	190	165	125	99	4-18	165	125	99	4-18
65	220	340	114	210	185	145	118	4-18	185	145	118	8-18
80	250	373	127	247	200	160	132	8-18	200	160	132	8-18
100	280	430	152	276	220	180	156	8-18	235	190	156	8-22
125	320	520	184	348	250	210	184	8-18	270	220	184	8-26
150	360	560	219	378	285	240	211	8-22	300	250	211	8-26
200	400	710	273	524	340	295	266	12-22	360	310	274	12-26
250	630	/	360	/	405	355	319	12-26	425	370	330	12-30
300	750	/	395	/	460	410	370	12-26	485	430	389	16-30



声明：【Q641H,Q641Y气动高温球阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的Q641H,Q641Y气动高温球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
