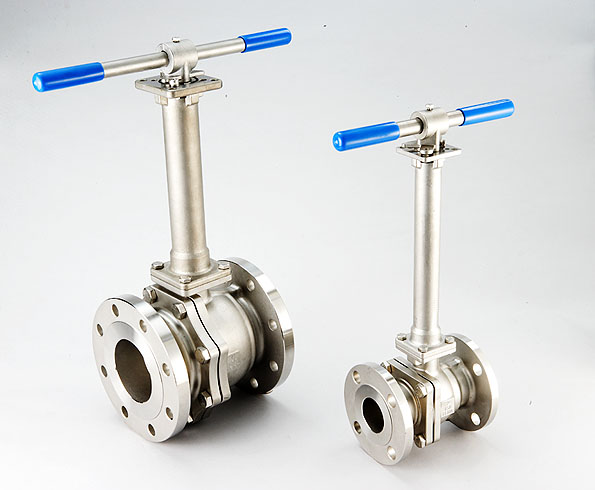

产品名称：	法兰低温球阀	产品型号：	DQ41Y/F
公称通径：	DN15～DN300	结构形式：	球形
公称压力：	1.6Mpa～16.0Mpa	连接方式：	法兰、螺纹、焊接
适用温度：	-46℃～-101℃～-196℃	驱动方式：	手动、电动、气动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	乙烯、液氧、液氢、液氮、液氨、液态丙烷、液化天然气	生产厂家：	浦首阀门

产品说明

DQ41Y/F法兰低温球阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。

结构设计及加工制造的特点

低温球阀分为低温浮动球阀和低温固定球阀两类,对于温度高于-50℃,一般不采用长颈结构,对于温度低于-50℃的球阀,颈部长度T一般为250mm,或根 据我公司的设计和计算确定.低温球阀主要用于输出液态低温介质如乙烯、液氧、液氢、液氮、液氨、液态丙烷、液化天然气、液化石油产品等，不但易燃易爆，而且在升温时要气化，气化 时，体积膨胀数百倍。

材料选型

液化天然气阀门的材料非常重要，材质不合格，会造成壳体及密封面的外漏或内漏；零部件的综合机械性能、强度和钢度满足不了使用要求甚至断裂。导致液化天然 气介质泄漏引起爆炸。因此，在开发、设计、研制液化天然气阀门的过程中，材质是首要关键的问题。阀体、阀盖采用：LCB(-46℃)、 LC3(-101℃)、CF8（304）(-196℃).

低温处理

我厂对所生产的低温阀门经特殊的低温处理，将粗加工的零件置于冷却介质中数小时（2-6小时），以释放应力，确保材料的低温性能，保证精加工尺寸，以防阀门在低温工况时，因温度变化造成变形而导致的泄漏。

技术规范

设计依据	GB
设计标准	GB12237-89
结构长度	GB12221-89
连接法兰	GB/T 9113-2000 JB/T79-94
试验和检验	JB/T 9092-99

材料及主要参数

序号	零件名称	AS to ASTM		SS to ASTM
		Type A352 LCB	Type A352 LC3	Type F304(L)	Type F304(L)
1-2	阀体/阀盖	Type A352 LCB	Type A352 LC3	A182 F304(L)	A182 F304(L)
3	等长双头螺栓	A193L7+镀镉	A193 3 B8	A193 B8	A193 B8M
4	螺母	A193L7+镀镉	A194 8	A194 8	A194 8M
5,8	密封圈、垫片	RTFE+Cu粉/尼龙1010/PPL
6	球体	A182 F304	A182 F304（L）	A182 F304(L)	A182 F316(L)
7	阀杆	A182 F304	A182 F304（L）	A182 F304(L)	A182 F316(L)
9,10	止推片、填料	RTFE+Cu粉/尼龙1010/PPL,碳素纤维
11	压盖	A105N	A351 CF8
12	定位片	A182 F321
13	扁螺母	A194 4+镀镉	A194 8	A194 8	A194 8
14	手柄	A193 L7+镀镉	A193 B8	A193 B8	A193 B8
15	圆柱销	Q235A
适用温度		≥-40°C	≥-101°C	≥-196°C

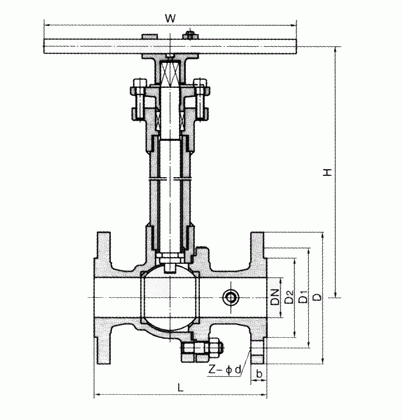

（DQ41Y/F）法兰低温球阀外形结构图



（DQ41Y/F）低温球阀主要外形和连接尺寸 1.6Mpa 单位:mm

公称通径 DN	PN1.6MPa								WT (kg)
	L	D	D1	D2	b	Z-Φd	H	W
15	130	95	65	45	14	4-Φ14	178	140	3
20	140	105	75	55	14	4-Φ14	184	160	4
25	150	115	85	65	14	4-Φ14	195	180	5
32	165	135	100	78	16	4-Φ18	280	250	9
40	180	145	110	85	16	4-Φ18	280	300	11
50	203	160	125	100	16	4-Φ18	300	350	15
65	222	180	145	120	18	4-Φ18	330	350	19
80	241	195	160	135	20	8-Φ18	360	400	27
100	305	215	180	155	20	8-Φ18	400	500	38
125	356	245	210	185	22	8-Φ18	430	600	58
150	394	280	240	210	24	8-Φ23	500	800	81
200	457	335	295	265	26	12-Φ23	680	800	95
250	533	405	355	320	30	12-Φ25	790	1300	140

（DQ41Y/F）低温球阀主要外形和连接尺寸 2.5Mpa 单位:mm

公称通径 DN	PN2.5MPa								WT (kg)
	L	D	D1	D2	b	Z-Φd	H	W
15	140	95	65	45	16	4-Φ14	178	140	3
20	152	105	75	55	16	4-Φ14	184	160	4
25	165	115	85	65	16	4-Φ14	195	180	6
32	178	135	100	78	18	4-Φ18	280	250	10
40	190	145	110	85	18	4-Φ18	280	300	14
50	216	160	125	100	20	4-Φ18	300	350	20
65	241	180	145	120	22	8-Φ18	330	350	25
80	283	195	160	135	22	8-Φ18	360	400	30
100	305	230	190	160	24	8-Φ23	400	500	40
125	381	270	220	188	28	8-Φ25	430	600	65
150	403	300	250	218	30	8-Φ25	500	800	85
200	502	360	310	278	34	12-Φ25	680	800	100
250	568	425	370	332	36	12-Φ30	790	1300	165

大于2.5MPa以上的，请咨询我司技术部。最高可设计制造32.0MPa。
