产品名称：	上装式固定球阀	产品型号：	JFQ340H
公称通径：	DN6～DN100	结构形式：	球形
公称压力：	1.6Mpa～42.0Mpa/150LB-2500LB	连接方式：	法兰
适用温度：	-20～232℃～550℃	驱动方式：	手动、蜗轮、电动、气动
阀体材质：	锻钢、铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、气及某些腐蚀性液体	生产厂家：	浦首阀门

产品说明

JFQ340H上装式固定球阀适合用于天然气管道，阀体是一体化，减少泄露点，维修方便，工艺先进，接受压力高，使用范围广。阀体作成整体，在其上部设有阀盖，阀座、球体、密封圈等均从上部装入。其优点是检修及更换阀座时，不必将球阀从管线上拆下来，仅打开阀盖，将球体吊出即可，这给地下管线，特别是原子能工业用球阀带来很大方便。

产品特征

JFQ340H上装式固定球阀包括有阀体、楔形球体、阀座、阀盖、阀杆，阀体的侧壁上设有开口向上的楔形球体安装孔，阀杆与楔形球体联动连接，在阀杆下部套设有弹簧，弹簧以楔形球体作为第一基座，以阀杆上所设的凸台作为另一基座，在阀杆的凸台的上端与阀盖之间设有密封件，在阀盖与阀体之间设有密封垫片，所述的密封件的截面为楔形，所述的凸台或阀盖上相应设有斜推面与密封件构成楔形密封配合，斜推面最好设置在凸台的上端面上，利用弹簧的弹力或者介质的压力使用于密封阀杆与阀盖间的截面为楔形的密封件与密封面构成楔形密封配合，利用斜楔原理使密封面更加紧密，密封效果更好。

技术规范

设计依据	API	ANSI
设计标准	API 6D	ANSI B16.34
结构长度	API 6D	ANSI B16.10
连接法兰	ANSI B16.5 ANSI B16.47
对焊端	ANSI B16.25
试验和检验	API 6D	API 598-96

结构特点

1、整体式阀体设计，上装式枢轴固定支持，法兰连接结构；
2、整体式枢轴固定球杆设计;
3、高强度整体式球杆结构，确保了球体的精确定位；
4、枢轴采用防吹出保护结构；
5、防腐蚀，低摩擦系数的轴承；
6、因可镍弹簧使RPTFE密封的金属阀座向球移动，具有进口和出口双向密封功能；
7、性能优越的标准尼龙和PEEK阀座,确保了低压状态下的有效密封;
8、密封剂注入器设计，在紧急状态下可注入密封脂，对阀杆或阀座进行密封；
9、采用独特的阀座可缩回技术，在线可更换球杆，阀杆密封圈金属阀 座及弹簧；
10、球杆与阀体有效接触的性能优越的防静电接地设备；
11、防火功能：当阀座烧坏或损坏时，金属阀座自动贴紧球体，阀座和球体之间较小的泄漏。

 主要部件材料

阀体/阀盖	WCB	CF8	CF8M	WCB	CF8	CF8M
球体	2Cr13	F304	F316	2Cr13氮化	F304氮化	F316氮化
弹簧	60Si2Mn	17-7PH	17-7PH	60Si2Mn	17-7PH	17-7PH
密封圈	PTFE/RPTFE/PPL/尼龙			石墨	石墨	石墨
阀座	2Cr13	304	316	2Cr13+STL	304+STL	316+STL
填料	PTFE	PTFE	PTFE	石墨	石墨	石墨
适用介质	水、油、蒸汽等	酸碱等腐蚀性介质		含固体颗粒或高温介质
适用温度	-29-200℃			-29-425℃	-29-600℃

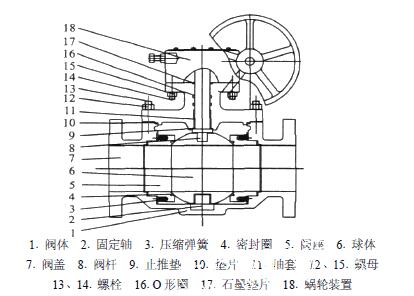

外形结构图

连接尺寸CLASS 600

NPS	A	A1	A2	W	H	B
2″	292	295	292	350	150	50
3″	356	359	356	400	188	76
4″	432	435	432	400	230	100
6″	559	562	559	500	300	150
8″	660	664	660	600	430	201
10″	787	791	787	600	445	252
12″	838	841	838	600	530	305

连接尺寸CLASS 900

NPS	A	A1	A2	W	H	B
2″	368	371	368	450	165	49
3″	381	384	381	500	200	74
4″	457	460	457	500	250	100
6″	610	613	610	600	320	150
8″	737	740	737	600	460	201
10″	838	841	838	600	475	252
12″	965	968	965	600	560	303

连接尺寸CLASS 1500

NPS	A	A1	A2	W	H	B
2″	368	371	368	500	175	49
3″	470	473	470	600	200	74
4″	546	549	546	600	250	100
6″	705	711	705	600	460	144
8″	832	841	832	600	470	192
10″	991	1000	991	600	485	239
12″	1130	1146	1130	600	570	287



声明：【上装式固定球阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的上装式固定球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
