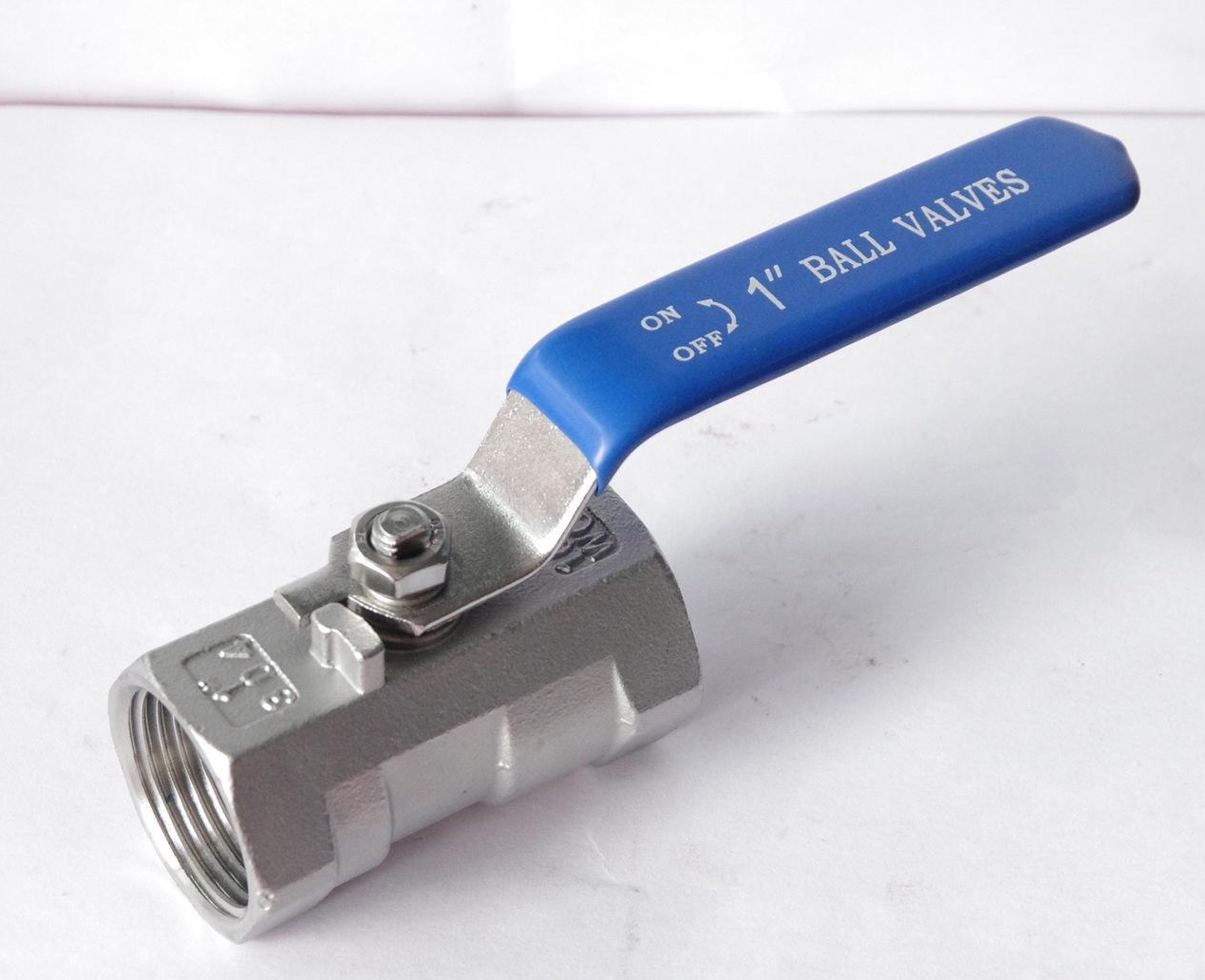

产品名称：	不锈钢一片式球阀	产品型号：	Q11F
公称通径：	DN6～DN100	结构形式：	球形
公称压力：	1.6Mpa～6.4Mpa（W.O.G）	连接方式：	内螺纹
适用温度：	-20～232℃～350℃	驱动方式：	手动、电动、气动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、气及某些腐蚀性液体	生产厂家：	浦首阀门

产品说明

Q11F不锈钢一片式球阀适用于PN1.0～6.4MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

产品特点

不锈钢一片式球阀阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊（BW）承插焊（SW）,并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。

产品特征

公称压力	适用介质	适用稳定范围	螺纹类型
1.6-6.4MPa	水、油、气及某些腐蚀性液体（W。O。G）	-20～232℃～350℃	G。NPT。BSPT。BSP。DI259/2999

主要技术参数

公称通径	DN（mm）	6～100mm
公称压力	PN（MPa）	2.5	4.0	6.4
试验压力	强度试验压力	3.8	6.0	9.6
	高密封试验压力	3.0	4.8	7.6
	低压气密封试验压力	0.6	0.6	0.6
适用介质	水、蒸汽、油品、酸类腐蚀性等。
适用温度	< 150℃（PTFE） < 300℃（PLL）

主要零件材料

NO	零件名称	PART NAME	材料（MATERIAL）
1	阀体	Body	CF8M CF8 WCB
2	阀盖	Cap	CF8M CF8 WCB
3	阀座	Seat	RPTFE
4	球	Ball	SS304 SS316
5	密封垫	Seal Gasket	PTFE
6	阀杆密封	Stem Seal	PTFE
7	阀杆	Stem	SS316
8	阀杆填料	Stem Packing	PTFE
9	填料压盖	Packing gland	SS304
10	弹性垫圈	Spring washer	SS301
11	手柄	Handle	SS304
12	螺母	Stem Nut	SS304

外形结构图



外形连接尺寸

公称通径		结构长度（mm）	外形尺寸（mm）			参考重量
毫米	英寸	L	d	H	W	（kg）
6	1/4""	40	4.2	22	80	0.10
10	3/8""	45	6	26	80	0.115
15	1/2""	57	8	31	88	0.175
20	3/4""	60	12	34	88	0.250
25	1""	72	15	38	105	0.400
32	1-1/4""	79	19	43	105	0.600
40	1-1/2""	85	24	50	124	0.850
50	2""	101	32	57	124	0.900

声明：【Q11F不锈钢一片式球阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的Q11F不锈钢一片式球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
