产品名称：	德标法兰球阀	产品型号：	Q41F
公称通径：	DN15～DN250	结构形式：	球形
公称压力：	10K-20K	连接方式：	法兰
适用温度：	-20～+100℃～+550℃	驱动方式：	手动、蜗轮、气动、电动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、蒸汽、燃气、气体及腐蚀性液体等	生产厂家：	浦首阀门

产品说明

Q41F德标法兰球阀用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。德标球阀具有很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。德标球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气过氧化氢、甲烷和乙烯等。

产品标准

设计标准Design: DIN 3357 EN 12516-1
壁厚标准Wall Thickness: ASME B16.34 EN 12516-1
防火标准Fire Safe: API 307 ISO 10497
结构长度Face to Face: DIN 3202
法兰标准End Flange: DIN EN 1092-1
检测标准/Inspection & Testing: DIN 3230 EN 12266

产品特点

阀杆带有防静电设置 Ante-Static Devices For Ball-Stem-Body
阀杆带有防脱出装置设计 Blow-out Proof stem
钢球球槽上有泄压孔设计 Pressure Balance Hole in Ball Slot
采用Iso 5211 支架安装执行器平台设计
Built in ISO 5211 Bracket Mount For Easy Automation

主要材料表

名称	材质
	ANSI/JIS/DIN	ANSI/JIS/DIN	ANSI/JIS/DIN
阀体	A351-CF8M/SCS14A/1.4408	A351-CF8/SCS13A/1.4308	A216-WCB/SCPH2/1.0619
阀盖	A351-CF8M/SCS14A/1.4408	A351-CF8/SCS13A/1.4308	A216-WCB/SCPH2/1.0619
球	SUS316	SUS304
六角螺母	A194-8
弹性垫片	SUS304
密封圈	PTFE/VITON
阀座	PTFE/RPTFE/PPL
阀杆	SUS316	SUS304
O型圈	FKM(VITON)
止推垫	PTFE/RPTFE
填料	PTFE/GRAFOIL
蝶簧	SUS304
阀杆螺母	A194-8
填料压盖	SUS304
手柄	SUS201
定位杆	SUS304
内六角圆柱头螺钉	SUS304
六角螺母	A194-8
双头螺栓	A193-B8

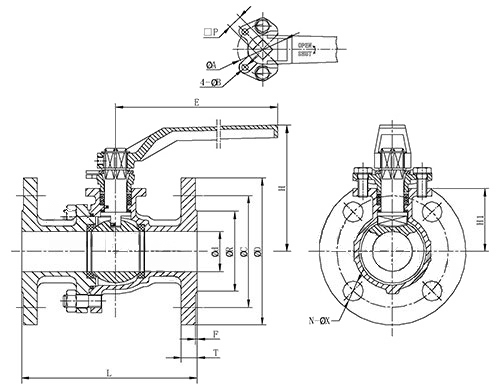

外形结构图

外形尺寸表

Size	PN	d	L	R	C	D	H	H1	E	F	T	□P	ø A	ØB	N	ØX	ISO 5211
DN15	10-40	15	115	45	65	95	78	34	150	2	14	11	42	4	4	14	F04
DN20	10-40	20	120	58	75	105	80	35	150	2	16	11	42	4	4	14	F04
DN25	10-40	25	125	68	85	115	88	45	150	2	16	11	42	4	4	14	F04
DN32	10-40	32	130	78	100	140	100	50	170	2	16	14	50	5	4	18	F05
DN40	10-40	38	140	88	110	150	122	60	230	3	16	17	70	6	4	18	F07
DN50	10-40	50	150	102	125	165	130	68	230	3	18	17	70	6	4	18	F07
DN65	10-16	65	170	122	145	185	148	86	230	3	18	17	70	6	4	18	F07
DN80	10-16	78	180	138	160	200	167	96	305	3	20	22	102	8	8	18	F10
DN100	10-16	100	190	158	180	220	188	117	305	3	20	22	102	8	8	18	F10
DN125	10-16	125	325	188	210	250	246	141	500	3	22	22	125	10	8	18	F12
DN150	10-16	150	350	212	240	285	288	172	650	3	22	27	125	10	8	22	F12
DN200	10-16	200	400	268	295	340	329	213	850	3	24	27	125	10	12	22	F12
DN250	10-16	250	450	320	355	405	396	255	1400	3	26	36	140	14	12	26	F14



声明：【Q41F德标法兰球阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的Q41F德标法兰球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
