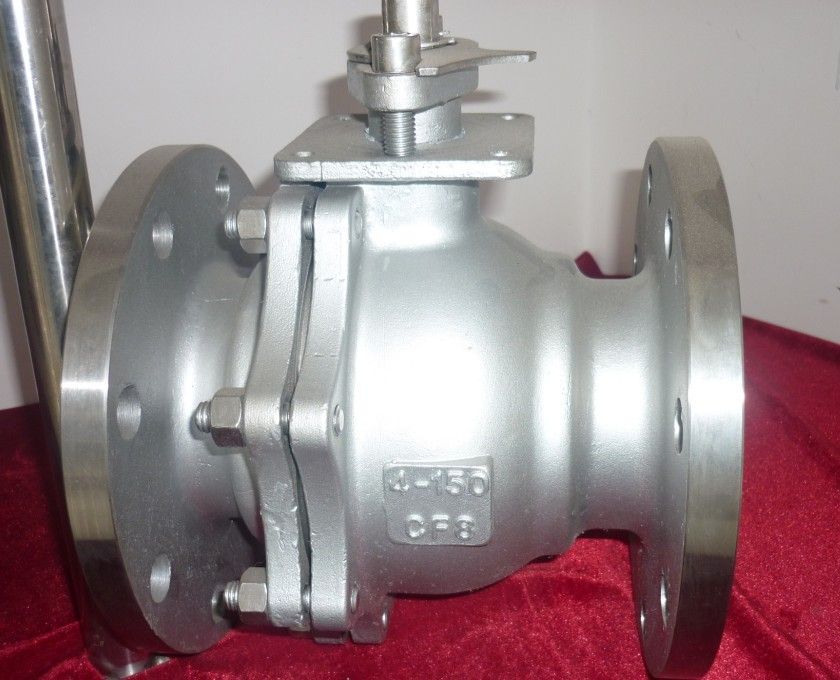

产品名称：	美标球阀	产品型号：	Q41F
公称通径：	DN15～DN600	结构形式：	球形
公称压力：	150LB-1500LB	连接方式：	法兰
适用温度：	-20～+100℃～+550℃	驱动方式：	手动、蜗轮、气动、电动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、蒸汽、燃气、气体及腐蚀性液体等	生产厂家：	浦首阀门

产品说明

Q41F美标球阀主要用于截断或接通介质，也可用于流体的调节与控制。广泛用于石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业。按美国标准设计，制造，生产、检测的阀门叫做美标阀门。适用于Class150~Class1500的各种管路上。美标球阀的关闭件是个球体，球体绕阀体心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。主要有API和ASME标准，ASTM是材料标准。

产品特点

①阀杆防飞出结构：当介质通过阀门，阀体中腔的压力可能将阀杆推出。为防止这种情况发生，在阀杆下部设置一凸台结构，这样即使火灾时，填料，止推轴承被烧损或其他原因引起填料等损坏，阀体内的介质压力将使阀杆凸台与阀体上密封紧密接触，防止介质大量从损坏的填料部位处泄露；
②防静电装置：当操作阀门时，由于球体和聚四氟乙烯等非金属材料阀座之间摩擦，会产生静电电荷并聚积在球体行。为防止产生静电火花，特在阀门上设置防静电装置，把产生的静电导出；
③防火结构：本公司浮动球阀阀座采用独特结构，当发生火灾时，非金属密封面材料烧毁时，金属环利用弹簧的弹力推动阀座与球体吻合密封，从而阻止火势蔓延和介质外流；
④中部法兰无外漏结构：阀体与左体的连接部位是靠垫片密封，为防止由于火灾、高温或震动等因素引起的该处密封泄露，特设计为阀体与左体金属金属接触，形成止口法兰，保证无外漏；
⑤自动泄压结构：当滞留在阀门中腔的介质由于管道系统压力或介质温度等因素引起的变化，从而出现中腔压力异常升高时，中腔介质能依靠本身的推力推动阀座而自动泄压，从而确保阀门的安全。

技术参数

设计标准	AP16D	ANSI B16.34
法兰连接结构长度	AP16D	ANSI B16.10
结构长度(焊接)	AP16D	ANSI B16.10
连接法兰	ANSI B16.5、B16.47
对焊端	ANSI B16.25
试验和检验	AP16D	AP1598

主要部件材质

名称		WCB类	CF8类	CF3类	CF8M类	CF3M类
阀体左体		A216-WCB	A315-CF8	A35-CF3	A351-CF8M	A351-CF3M
球体	B2-B8	A105-1025	A182-F304L	A182-F304L	A132-F316	A182-F316L
	B8以上	A216-WCB	A351-CF8M	A351-CF3	A351-CF8M	A351-CF3M
阀杆		A182-F6a	A182-F304	A182-F304L	A182-F336	A182-F316L
阀座		PTFE/增强PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
阀座支承圈		A105-1025	A182-F304	A182-F304L	A182-F316	A182-F316L
弹簧			3yc-7/17-49H
O形圈		NBR	氟橡胶
螺柱		A193-B7	A193-B8
螺母		A194-2H	A194-8

外形结构图



美标150LB外形尺寸

公称压力 PN(Class)	公称通径inch	L		d1		D	D1	D2	D6	f	f2	b	Z-φd	H1	H2
		RF	BW	全通径	缩径
150LB	1/2	108	140	13	-	89	60.5	35	-	2	-	12	4-15	-	59
	3/4	117	152	19	-	98	70	43	-	2	-	12	4-15	-	63
	1	127	165	25	-	108	79.5	51	-	2	-	12	4-15	-	75
	11/4	140	178	32	-	117	89	64	-	2	-	13	4-15	-
	11/2	165	190	38	-	127	98.5	73	-	2	-	15	4-15	-	95
	2	178	216	51	-	152	120.5	92	-	2	-	16	4-19	-	107
	21/2	190	241	64	-	178	139.5	105	-	2	-	18	4-19	-	142
	3	203	283	76	64	190	152.5	127	-	2	-	19	4-19	-	152
	4	229	305	102	76	229	190.5	157	-	2	-	24	8-19	-	178
	5	356	381	127	102	254	216	186	-	2	-	24	8-22	-	252
	6	394	457	152	127	279	241.5	216	-	2	-	26	8-22	-	272
	8	457	521	203	152	343	298.5	270	-	2	-	29	8-22	-	398
	10	533	559	254	203	406	362	324	-	2	-	31	12-26	335	495
	12	610	635	305	254	483	432	381	-	2	-	32	12-26	385	580
	14	686	762	337	305	533	476	412	-	2	-	35	12-29	430	625
	16	762	838	387	337	597	540	470	-	2	-	37	16-29	470	720
	18	864	914	438	337	635	578	533	-	2	-	40	16-32	-	-
	20	914	991	489	387	699	635	584	-	2	-	43	20-32	590	840
	24	1067	1143	591	489	813	749.5	692	-	2	-	48	20-35	700	1050

美标300LB外形尺寸

公称压力 PN(Class)	公称通径inch	L		d1		D	D1	D2	D6	f	f2	b	Z-φd	H1	H2
		RF	BW	全通径	缩径
300LB	1/2	140	140	13	-	95	66.5	35	-	2	-	15	4-15	-	59
	3/4	152	152	19	-	117	82.5	43	-	2	-	16	4-19	-	63
	1	165	165	25	-	124	89	51	-	2	-	18	4-19	-	75
	11/4	178	178	32	-	133	98.5	64	-	2	-	19	4-19	-	-
	11/2	190	190	38	-	156	114.5	73	-	2	-	19	4-22	-	95
	2	216	216	51	-	165	127	92	-	2	-	23	8-19	-	107
	21/2	241	241	64	-	190	149	105	-	2	-	26	8-22	-	142
	3	283	283	76	64	210	168.5	127	-	2	-	29	8-22	-	152
	4	305	305	102	76	254	200	157	-	2	-	32	8-22	-	178
	5	381	381	127	102	279	235	186	-	2	-	35	8-22	-	252
	6	403	457	152	127	318	270	216	-	2	-	37	12-22	-	272
	8	502	521	203	152	381	330	270	-	2	-	42	12-25	-	398
	10	568	559	254	203	445	387.5	324	-	2	-	48	16-29	335	495
	12	648	635	305	254	521	451	381	-	2	-	51	16-32	385	580
	14	762	762	337	305	584	514.5	413	-	2	-	54	20-32	430	625
	16	838	838	387	337	648	571.5	470	-	2	-	58	20-35	470	720
	18	914	914	432	337	711	628.5	533	-	2	-	61	24-35	-	-
	20	99	991	483	387	775	686	584	-	2	-	64	24-35	590	840
	24	1143	1143	591	483	914	813	692	-	2	-	70	24-41	700	1050

美标400LB外形尺寸

公称压力 PN(Class)	公称通径inch	L		d1		D	D1	D2	D6	f	f2	b	Z-φd	H1	H2
		RF	BW	全通径	缩径
400LB	1/2	140	140	13	-	95	66.7	35	-	6.4	-	14.5	4-15	-	59
	3/4	152	152	19	-	117	82.5	43	-	6.4	-	16	4-19	-	63
	1	165	165	25	-	124	88.9	51	-	6.4	-	17.5	4-19	-	75
	11/4	178	178	32	-
	11/2	190	190	38	-	156	114.3	73	-	6.4	-	22.5	4-22	-	95
	2	216	216	51	-	165	127	92	-	6.4	-	25.5	8-19	-	107
	21/2	241	241	64	-
	3	283	283	76	64
	4	305	305	102	76	254	200	157	-	6.4	-	35	8-26	-	178
	5	381	381	127	102
	6	403	457	152	127	318	269.9	216	-	6.4	-	41.5	12-26	250	300
	8	502	521	203	152	381	330.2	270	-	6.4	-	18	12-29	294	374
	10	568	559	254	203	445	387.3	324	-	6.4	-	54	16-32	370	445
	12	648	635	305	254	520	450.8	381	-	6.4	-	57.5	16-35	420	515
	14	762	762	337	305	585	514.3	413	-	6.4	-	60.5	20-35	460	550
	16	838	838	387	337	650	571.5	470	-	6.4	-	63.5	20-39	505	615
	18	914	914	432	337
	20	991	991	483	387	775	685.8	584	-	6.4	-	70	24-42	630	810
	24	1143	1143	591	483	915	812.8	692	-	6.4	-	76.5	24-48	825	1010

美标600LB外形尺寸

公称压力 PN(Class)	公称通径inch	L		d1		D	D1	D2	D6	f	f2	b	ZZ-φd	H1	H2
		RF	BW	全通径	缩径
600LB	1/2	165	165	13	-	95	66.5	35	-	6.4	-	15	4-15	-	59
	3/4	191	191	19	-	118	82.5	43	-	6.4	-	16	4-19	-	63
	1	216	216	25	-	124	89	51	-	6.4	-	18	4-19	-	75
	11/4	229	229	32	-	133	98.5	64	-	6.4	-	21	4-19	-	-
	11/2	241	241	38	-	,, , , , , 156	114.5	73	-	6.4	-	23	4-22	-	95
	2	292	292	51	38	165	127	92	-	6.4	-	26	8-19	-	107
	21/2	330	330	64	51	190	179	105	-	6.4	-	29	8-22	-	178
	3	356	356	76	64	210	168.5	127	-	6.4	-	32	8-22	-	-
	4	432	432	102	76	273	216	157	-	6.4	-	38	8-25	-	-
	6	559	559	152	127	356	292	216	-	6.4	-	48	12-29	250	300
	8	660	660	200	152	419	349	270	-	6.4	-	56	12-32	294	374
	10	787	787	248	200	508	432	324	-	6.4	-	64	16-35	370	445
	12	838	838	298	248	559	489	381	-	6.4	-	67	20-35	420	515
	14	889	889	327	298	603	527	413	-	6.4	-	70	20-38	460	550
	16	991	991	375	327	686	603	470	-	6.4	-	77	20-41	505	615
	18	1092	1092	432	327	743	654	533	-	6.4	-	83	20-45	630	810
	20	1194	1194	483	375	813	724	584	-	6.4	-	89	24-45	-	-

美标900LB外形尺寸

公称压力 PN(Class)	公称通径inch	L		d1		D	D1	D2	D6	f	f2	b	ZZ-φd	H1	H2
		RF	BW	全通径	缩径
900LB	2	368	368	47	38	216	165.1	92	-	7.92	-	38.5	8-26	-	-
	3	381	381	73	57	244	190.5	127	123.82	7.92	-	41.5	8-29	191	259
	4	457	457	98	73	292	234.5	157	149.22	7.92	-	44.5	8-32	216	297
	6	610	610	146	121	381	317.5	216	211.12	7.92	-	50	12-32	270	360
	8	737	737	190	146	470	393.7	270	269.88	7.92	-	63.5	12-39	322	394
	10	838	838	238	180	545	459.5	324	323.85	7.92	-	70	16-39	420	502
	12	965	965	282	238	610	533.4	381	381.00	7.92	-	79.5	20-39	470	572
	14	1029	1029	-	-	-	-	-	419.10	11.13	-	86	20-42	510	675
	16	1130	1130	-	-	-	-	-	469.90	11.13	-	89	20-45	600	762
	18	1219	1219	-	-	-	-	-	533.40	12.7	-	102	20-51	700	866
	20	1334	1334	-	-	-	-	-	584.20	12.7	-	108	20-54	720	894

美标1500LB外形尺寸

公称压力 PN(Class)	公称通径inch	L		d1		D	D1	D2	D6	f	f2	b	ZZ-φd	H1	H2
		RF	BW	全通径	缩径
1500LB	2	368	368	47	47	216	165.1	124	95.25	7.92	-	38.5	8-26	126	217
	3	470	470	73	73	267	203.2	168	136.92	7.92	-	48	8-32	191	259
	4	564	564	98	98	311	245.5	194	161.92	7.92	-	54	8-35	216	297
	6	705	705	146	146	394	317.5	248	211.12	9.52	-	83	12-39	296	365
	8	832	832	190	190	483	393.7	318	269.88	11.13	-	92	12-45	378	475
	10	991	991	238	238	565	482.6	371	323.85	11.13	-	108	12-51	495	578
	12	1130	1130	282	282	675	571.5	438	381.00	14.27	-	124	12-54	542	696
	14	1257	1257	-	-	826	635	489	419.10	15.88	-	133.5	16-61	590	761
	16	1384	1384	-	-	915	704.5	546	469.90	17.48	-	146.5	16-67	670	831
	20	1664	1664	-	-	1170	990.6	673	584.20	17.48	-	178	16-80	750	950

声明：【Q41F美标球阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的Q41F美标球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
