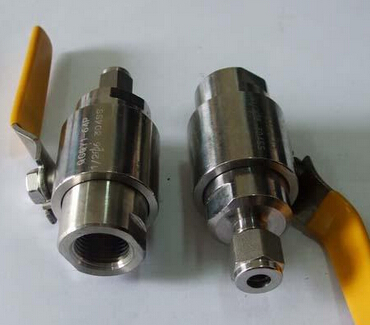

产品名称：Q91SA不锈钢异径球阀

产品型号：Q91SA
产品口径：DN3～DN25
产品压力：1.6Mpa～6.4Mpa
产品材质：不锈钢、304/316/316L

产品名称：不锈钢异径球阀产品型号：Q91SA 公称通径：DN3～DN25结构形式：球形公称压力：1.6Mpa～6.4Mpa连接方式：卡套、螺纹适用温度：-20ºC～+150ºC驱

产品名称：	不锈钢异径球阀	产品型号：	Q91SA
公称通径：	DN3～DN25	结构形式：	球形
公称压力：	1.6Mpa～6.4Mpa	连接方式：	卡套、螺纹
适用温度：	-20ºC～+150ºC	驱动方式：	手动
阀体材质：	不锈钢、304/316/316L	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、气体、腐蚀性液体等	生产厂家：	浦首阀门

产品说明

Q91SA不锈钢异径球阀是一种可以精确调整的阀门，对于易燃易爆、有毒或有放射的介质，外漏更是不能允许的，因而仪表阀必须具有可靠的密封性能。汽源球阀用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是气源球阀。气源球阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。

主要性能规范及主要零件材料

型号	名称	公称压力(MPa)	强度试验压力	密封试验压力	主要材料Parts material					适用温度（℃） e
					阀体	阀座	球	阀杆	填料
QG·Y1	气源球阀	1.0 2.5	1.5PN	1.1PN	H62		耐酸钢		聚四氟乙烯	常温
QY-1	气动管路球阀
QY-2
QY-3
QG·Y1	卡套式球阀	2.5 4.0 6.4			碳钢耐酸钢		耐酸钢		聚四氟乙烯	-20~200
QH J·Y1
QG·Y1	取压球阀
QH J·AY1
QG·M1	压力表球阀
QH J·M1
Q11SA	内螺纹球阀								柔性石墨	-40~150
Q91SA	异径球阀

主要尺寸

型号	名称	公称通径DN（mm）	配管通径Do（mm）	结构长度L（mm）
QG·Y1	气源球阀	1、6	6、8	90
QY-1	气动管路球阀		6、8、10	66、68、80
QY-2	气动管路球阀		6、8、10	65、66、67
QY-3	气动管路球阀	-	6、8、10	65、66、67
QG·Y1	卡套式球阀	10	12、14	130
QH J·Y1	卡套式球阀	10、15	12、14、18	130
QG·Y1	取压球阀	10	12、14	105
QH J·AY1	取压球阀	10、15	12、14、18	105
QG·M1	压力表球阀	10	-	145
QH J·M1	压力表球阀	3	-	145
Q11SA	内螺纹球阀	10、15	-	68
Q91SA	异径球阀	10	14	100

主要零材料

序号	零件名称	不锈钢材质	碳钢材质
1	左阀盖	SS304 SS304L SS316 SS316L SS321	20# A105
2	阀座	PTFE	PTFE
3	阀盖垫片	PTFE	PTFE
4	球	SS304 SS304L SS316 SS316L SS321	20# A105
5	定位销	SS304 SS304L SS316 SS316L SS321	20# A105
6	填料	PTFE	PTFE
7	阀杆	SS304 SS304L SS316 SS316L SS321	20# A105
8	阀杆螺母	SS304 SS304L SS316 SS316L SS321	20# A105
9	格南螺母	SS304 SS304L SS316 SS316L SS321	20# A105
10	阀体	SS304 SS304L SS316 SS316L SS321	20# A105
11	右阀盖	SS304 SS304L SS316 SS316L SS321	20# A105
12	螺帽	SS304 SS304L SS316 SS316L SS321	20# A105
13	双卡组合	SS304 SS304L SS316 SS316L SS321	20# A105
14	手柄	SS304 SS304L SS316 SS316L SS321	20# A105

连接尺寸

公称通径	D0	M	L	L1	H
DN10	Φ12	G1/2	100	110	44
DN10	Φ14	G1/2	100	110	48
DN10	Φ16	G1/2	100	110	55

声明：【Q91SA不锈钢异径球阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的Q91SA不锈钢异径球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
