您现在的位置：首页 > 各类阀门选型 > 球阀

产品名称：GUQ气动高真空球阀

产品型号：GUQ
产品口径：DN10～DN300
产品压力：1.6Mpa～6.4Mpa
产品材质：铸钢、不锈钢

产品名称：气动高真空球阀产品型号：GUQ 公称通径：DN10～DN300结构形式：球形公称压力：1.6Mpa～6.4Mpa连接方式：法兰、螺纹、快卸法兰、活接适用温度：≤180ºC驱

产品名称：	气动高真空球阀	产品型号：	GUQ
公称通径：	DN10～DN300	结构形式：	球形
公称压力：	1.6Mpa～6.4Mpa	连接方式：	法兰、螺纹、快卸法兰、活接
适用温度：	≤180ºC	驱动方式：	手动、气动、电动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	空气、气体、油、液体	生产厂家：	浦首阀门

产品说明

GUQ气动高真空球阀是通过电磁换向阀改变气路方向，控制执行气缸来驱动球阀，达到接通或切断真空(压力)系统管道路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。可选配反馈信号装置及电气阀门定位器。

主要零件材料

阀体、阀盖、阀杆：不锈钢
密封件：四氟乙烯、丁腈橡胶、氟橡胶、PPL。

螺纹连接结构图

GUQ气动高真空球阀(图1)

螺纹连接的外形及连接尺寸(mm) (JB919)

Model型号	DN	G	H	E	L
GUQ-10(G)	10	1/4"	153	104	68
GUQ-16(G)	16	1/2"	155	104	72
GUQ-20(G)	20	3/4"	160	104	82
GUQ-25(G)	25	1"	163	140	90
GUQ-32(G)	32	1-1/4"	180	140	112
GUQ-40(G)	40	1-1/2"	186	140	120
GUQ-50(G)	50	2"	233	164	145
GUQ-63(G)	63	2-1/2"	272	164	185
GUQ-80(G)	80	3"	351	190	210
GUQ-100(G)	100	4"	370	190	268

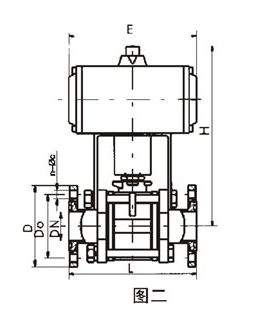

活套法兰连接结构图

GUQ气动高真空球阀(图2)

活套法兰连接的外形及连接尺寸(mm) (GB6070)

Model型号	DN	D	Do	H	E	L	n-φc
GUQ-10(F)	10	55	40	153	105	84	4-φ6.6
GUQ-16(F)	16	60	45	155	130	84	4-φ6.6
GUQ-25(F)	25	70	55	163	165	114	4-φ6.6
GUQ-32(F)	32	90	70	180	165	140	4-φ9
GUQ-40(F)	40	100	80	186	190	160	4-φ9
GUQ-50(F)	50	110	90	233	190	170	4-φ9
GUQ-63(F)	63	130	110	272	250	195	4-φ9
GUQ-80(F)	80	145	125	351	250	203	8-φ9
GUQ-100(F)	100	165	145	370	280	280	8-φ9

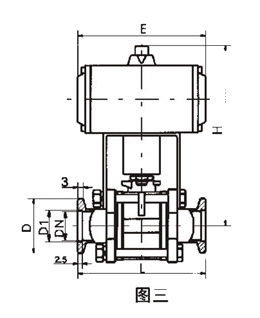

快卸法兰连接结构图

GUQ气动高真空球阀(图3)

快卸法兰连接的外形及连接尺寸(mm) (GB4982)

Model型号	DN	D1	D	H	E	L
GUQ-10(KF)	10	12.2	30	153	104	84
GUQ-16(KF)	16	17.2	30	155	104	84
GUQ-25(KF)	25	26.2	40	163	140	114
GUQ-32(KF)	32	34.2	55	180	140	140
GUQ-40(KF)	40	41.2	55	186	140	160
GUQ-50(KF)	50	52.2	75	233	164	170

声明：【GUQ气动高真空球阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的GUQ气动高真空球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
