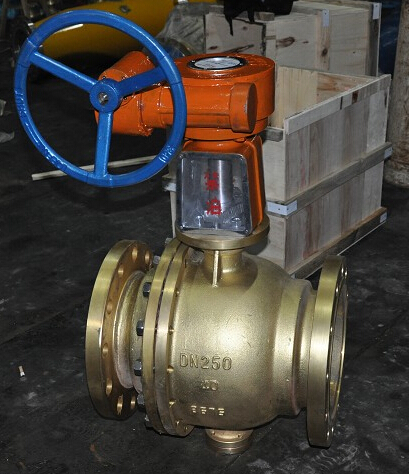

产品名称：	氧气球阀	产品型号：	QY347F
公称通径：	DN50～DN800	结构形式：	球形
公称压力：	1.6Mpa～4.0Mpa	连接方式：	法兰
适用温度：	-20ºC～+150ºC	驱动方式：	手动、蜗轮、电动、气动
阀体材质：	黄铜、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、氧气、气体、腐蚀性液体等	生产厂家：	浦首阀门

产品说明

QY347F氧气球阀采用材质优良的硅黄铜或不锈钢铸造而成，具有机械强度高，耐磨损、安全性好等优点。使用在氧气管路上，具有的防爆阻燃性能，消除了氧气管路上的不安全因素，广泛应用于钢铁、冶金、石化、化工等用氧工程的管网中。除了具有普通铜阀门的功能外，又有其自身的特点。在制造时采用严格的禁油措施，并且所有零件在安装前均进行严格的脱脂处理。

产品特点

氧气球阀属于氧气管道专用阀门，除了具有普通阀门用特点外，又鉴于它采用了质地优良的铜材质制造，又具有耐腐蚀、阻燃性能好、导电性好、传热性快等优点，结构上的不断更新和精细工艺的保证，使得该系列产品已成为氧气管控工程系统中理想的设备。
1、防燃阻火：主要部件的材质为铜合金，属不可燃材料，即使与高速气流中的固体粒子碰撞也不会产生火花。因此，本阀具有的防燃阻火性能
2、安全可靠：氧气专用铜球阀带有防尘、防水、防油污装置，所有与氧气接触的阀件在组装前均经过严格脱脂和禁油措施，填料材质为聚四氟乙烯，可确保使用时安全可靠
3、氧气专用铜球阀法兰端均设有导电螺孔，以防止静电。

产品应用

① 化工、石油化工生产中的弱腐蚀性物料，如：水、氨、氧、油品、烃类等。
② 化工生产中的腐蚀性物料，如：烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等。
③ 制冷中的低温物料，如：液甲烷、液氨、液氧和各种冷剂。
④ 轻工食品、制药生产中卫生要求的物料，如：啤酒、饮料、乳制品、粮浆等。

主要性能规范

公称压力	1.6	2.5	4.0
水压强度试验压力Mpa	2.4	3.75	6.0
水压密封试验压力Mpa	1.76	2.75	4.4
气压强度试验压力Mpa	1.76	2.75	4.4
气压密封试验压力Mpa	1.76	2.75	4.4
工作压力Mpa	1.6	2.5	4.0
工作温度	-20~150℃
适用介质	氧气,氮气,空气等

主要零件材料

零件名称	壳体	球体	阀杆	手柄	垫片,填料密封圈
材料	16-4硅黄铜	不锈钢或铜合金	不锈钢	碳钢	聚四氟乙烯

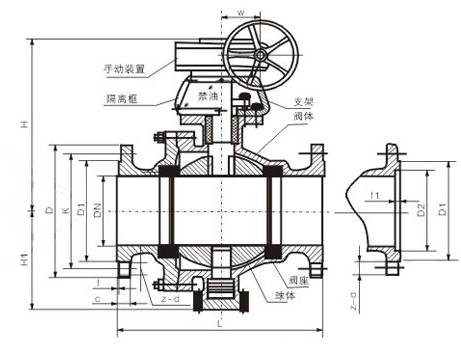

外形结构图



主要外形连接尺寸

公称压力	公称直径DN(mm)	D	D1	D2	K	L	F	F1	C	Z-d	H	H1	W
1.6	125	245	185	/	210	381	3	/	20	8-φ18	252	195	115
	150	280	210	/	240	403	3	/	24	8-φ23	272	215	115
	200	335	295	/	295	502	3	/	26	12-φ23	342	295	115
	250	405	320	/	355	568	3	/	30	12-φ25	495	335	115
	300	460	375	/	410	648	4	/	30	12-φ25	580	385	171
	350	520	435	/	470	762	4	/	34	16-φ25	625	430	171
	400	580	485	/	525	838	4	/	36	16-φ30	720	470	171
	450	640	545	/	585	914	4	/	40	20-φ30	800	560	171
2.5	125	270	188	/	220	381	3	/	28	8-φ25	252	195	115
	150	300	218	/	250	403	3	/	30	8-φ25	272	215	115
	200	360	278	/	310	502	3	/	34	12-φ25	342	295	115
	250	425	332	/	370	568	3	/	36	12-φ30	495	335	115
	300	485	390	/	430	648	4	/	40	16-φ30	580	385	171
	350	550	448	/	490	762	4	/	44	16-φ34	625	430	171
	400	610	505	/	550	838	4	/	48	16-φ34	720	470	171
	450	660	555	/	600	914	4	/	50	20-φ34	800	560	171
4.0	125	270	188	176	220	381	3	4.5	28	8-φ25	252	195	115
	150	300	218	204	250	403	3	4.5	30	8-φ25	272	215	115
	200	375	282	260	320	502	3	4.5	38	12-φ30	398	295	115
	250	445	345	313	385	568	3	4.5	42	12-φ34	495	335	115
	300	510	408	364	450	648	4	4.5	46	16-φ34	580	385	171
	350	570	465	422	510	762	4	5	52	16-φ34	625	430	171
	400	655	535	474	585	838	4	5	58	16-φ41	720	470	171
	450	680	560	524	610	914	4	5	60	20-φ41	820	560	171

声明：【QY347F氧气球阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的QY347F氧气球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
