产品名称：	塑料球阀	产品型号：	Q41F-10S
公称通径：	DN15～DN200	结构形式：	球形
公称压力：	1.6Mpa～4.0Mpa	连接方式：	法兰、外螺纹、承插焊
适用温度：	-20ºC～+180ºC～425ºC～550ºC	驱动方式：	手动、电动、气动
阀体材质：	PVDF、CPVC、UPVC、PVC、RPP 、ABS	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、气体、腐蚀性液体等	生产厂家：	浦首阀门

产品说明

PVC塑料球阀适用于带腐蚀性介质的输送过程的截流，根据不同材质温度-14℃～100℃、-40℃～140℃。密封圈采用F4。耐腐性能优异，延长使用寿命。转动灵活、使用方便。整体式球阀泄漏点少，强度高，连接式球阀装拆方便。 球阀的安装使用： 两端法兰与管路连接时，要均匀拧紧螺栓，防止法兰变形造成泄漏。 顺时针方向旋转手柄为关闭，反之为开启。只可作断流、通流，不宜有流量调节。 含硬颗粒液体容易使球表面划伤。全部零件可采用FRPP、PVDF、CPVC、UPVC、PVC、RPP 、ABS注塑件组装成型，耐腐蚀性能优良。

零件材质表

NO	名称	材质
1	阀体	FRPP、PVDF、CPVC、UPVC、PVC、RPP 、ABS
2	球	FRPP、PVDF、CPVC、UPVC、PVC、RPP、ABS
3	密封圈	PTER、F4
4	内塞	FRPP、PVDF、CPVC、UPVC、PVC、RPP
5	手柄	ABS
6	压紧螺母	FRPP、PVDF、CPVC、UPVC、PVC、RPP 、ABS
7	密封	PTER、F4
8	阀杆	FRPP、PVDF、CPVC、UPVC、PVC、RPP、ABS

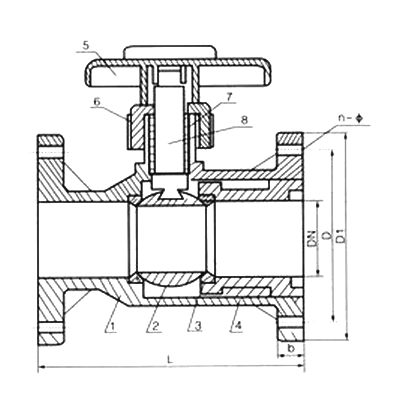

外形结构图



主要外形连接尺寸

DN	D1	D				L	d	n				￠				公称压力
		HG	JIS	DIN	ANSI			HG	JIS	DIN	ANSI	HG	JIS	DIN	ANSI	PVDF	RPP
15	95	65	70	65	60	100	14	4	4	4	4	14	15	14	16	1.2	1
20	105	75	75	75	70	120	16	4	4	4	4	14	15	14	16	1.2	1
25	115	85	90	85	80	140	16	4	4	4	4	14	19	14	16	1.2	1
32	135	100				160	16	4				18				1.2	1
40	145	110	105	110	98	165	16	4	4	4	4	18	19	18	16	1.2	1
50	160	125	120	125	120	180	18	4	4	4	4	18	19	18	19	1.2	1
65	180	145	140	145	140	220	22	4	4	4	4	18	19	18	14	1.2	1
80	195	160	150	160	152	250	25	4	8	8	4	18	19	18	14	1.2	1
100	215	160	175	180	190	280	25	8	8	8	8	18	19	18	19	1.2	1
125	245	210	210	210	216	320	30	8	8	8	8	18	23	18	22	1	0.8
150	280	240	240	240	240	360	30	8	8	8	8	23	23	23	22	1	0.8
200	335	295	295	295	298	400	35	8	12	8	8	23	23	23	22	0.8	0.8
250	395	350	355	350	362	500	38	12	12	12	12	23	23	23	22	0.8	0.6
300	455	400	400	400	432	600	40	12	16	12	12	23	25	23	25	0.8	0.5

注：可配电动执行器或气动执行器。

零件材质表

NO	名称	材质
1	阀体	FRPP、PVDF、CPVC、UPVC、PVC、RPP 、ABS
2	球	FRPP、PVDF、CPVC、UPVC、PVC、RPP 、ABS
3	压紧	FRPP、PVDF、CPVC、UPVC、PVC、RPP 、ABS
4	接头（螺口，承接）	FRPP、PVDF、CPVC、UPVC、PVC、RPP 、ABS
5	拼紧螺帽	FRPP、PVDF、CPVC、UPVC、PVC、RPP 、ABS
6	密封圈	PTER、F4
7	手柄	ABS
8	阀杆	FRPP、PVDF、CPVC、UPVC、PVC、RPP 、ABS
9	O型密封圈	EPDM.FPM
10	O型密封圈	EPDM.FPM
11	O型密封圈	EPDM.FPM
12	密封圈	EPDM.FPM

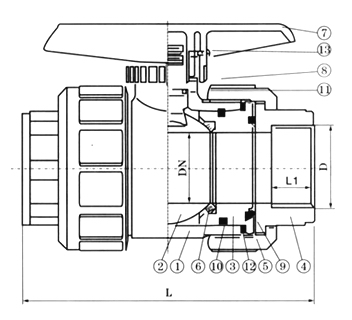

外形结构图



主要外形连接尺寸

DN	ZG	D	L	L1	工作压力 (Mpa)	重量=Kg/台
						FRPP	CPVC	PVDF
15	1/2"	20	100	15	0.6	0.15	0.25	0.25
20	3/4"	25	120	17	0.6	0.2	0.28	0.35
25	1"	33	135	20	0.6	0.3	0.4	0.5
32	1 1/4"	40	150	23	0.6	0.5	0.65	0.8
40	1 1/2"	50	170	25	0.6	0.6	1.0	1.15
50	2"	63	200	28	0.6	1.0	1.65	1.85
65	2 1/2"	75	215	32	0.5	1.5	2.2	2.5
80	3"	90	265	35	0.4	2.2	3.7	4.2
100	4"	110	360	45	0.4	3.0	6.1	6.8



声明：【PVC塑料球阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的PVC塑料球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
