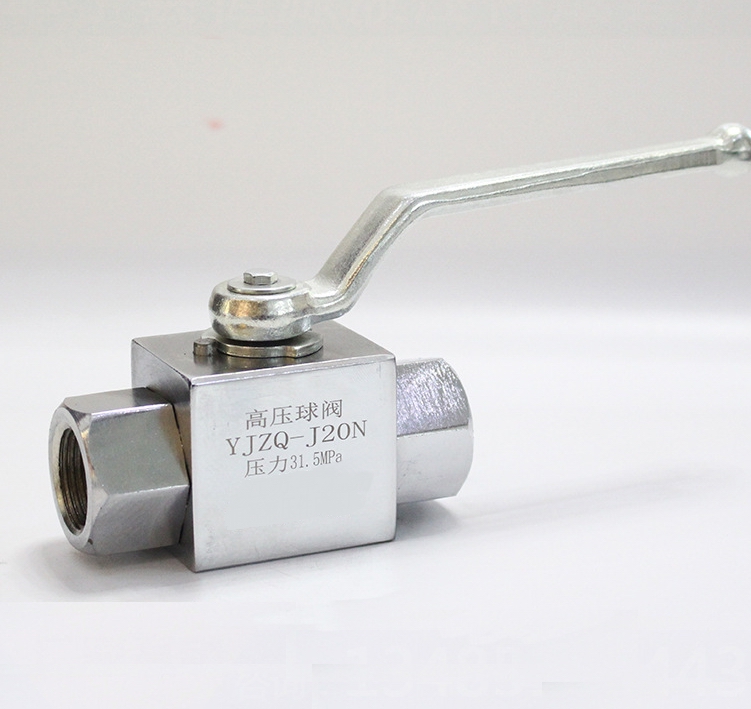

产品名称：	高压液压球阀	产品型号：	YJZQ
公称通径：	DN10～DN50	结构形式：	球形
公称压力：	1.6Mpa～31.5Mpa	连接方式：	外螺纹、内螺纹
适用温度：	-20～232℃～450℃	驱动方式：	手动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、气	生产厂家：	浦首阀门

产品说明

YJZQ高压液压球阀适用于液压系统和化工系统的各种管路上做为启闭用。开关迅速、方便，流体阻力小，是所有阀类中流体阻力最小的一种只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。适用介质:液压油、水一乙二醇、其它混合液体。

产品特点

YJZQ高压液压球阀是我公司引进德国先进技术工艺，主要用于液压管路中控制油液的流通和截止，本型球阀具有流阻损失小，密封性能可靠，操作方便，外观精美等特点。

图形符号

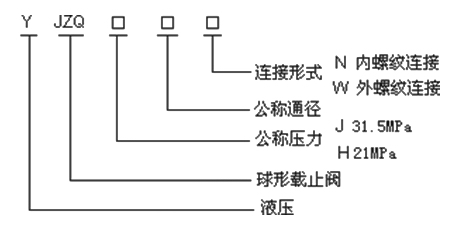

技术参数
公称压力：31.5MPa
适用介质：液压油

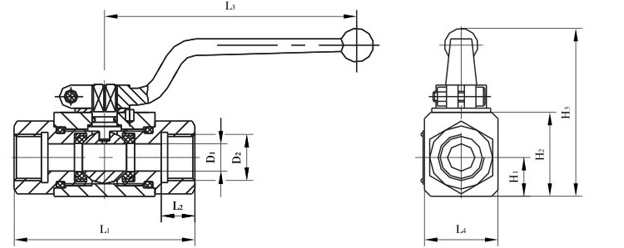

内螺纹外形结构图



内螺纹外形尺寸表

型号	D1	D2	L1	L2	L3	L4	H1	H2	H3
YJZQ-J10N	Ф10	M18×1.5	78	14	105	32	16	36	76
YJZQ-J15N	Ф15	M22×1.5	86	16	147	38	19	45	80
YJZQ-J20N	Ф20	M27×2	108	18	185	48	25	55	101
YJZQ-J25N	Ф25	M33×2	116	20	185	57	28.5	64	111
YJZQ-J32N	Ф32	M42×2	136	22	240	75	37.5	84	134
YJZQ-J40N	Ф40	M48×2	148	24	240	85	42.5	95	165
YJZQ-J50N	Ф50	M64×2	180	26	240	104	52	112.5	180

外螺纹外形结构图


外螺纹外形尺寸表

型号	D1	D2	D3	L1	L2	L3	L4	L5	H1	H2	H3
YJZQ-J10W	Ф10	Ф20	M27×1.5	94	16	2	105	32	16	36	76
YJZQ-J15W	Ф15	Ф22	M30×1.5	102	16	2	147	38	19	45	80
YJZQ-J20W	Ф20	Ф28	M36×2	124	18	2.5	185	48	25	55	101
YJZQ-J25W	Ф25	Ф35	M42×2	136	20	2.5	185	57	28.5	64	111
YJZQ-J32W	Ф32	Ф40	M52×2	150	20	2.5	240	75	37.5	84	134
YJZQ-J40W	Ф40	Ф50	M64×2	180	24	2.5	240	85	42.5	95	165
YJZQ-J50W	Ф50	Ф60	M72×2	210	26	2.5	240	104	52	112.5	180

 板式外形结构图



板式外形尺寸表

型号	A	h	H	L0	E	F	L	L1	L2	L3	L4	Ф	D
YJZQ-J10B	33	42	68	160	38	54	81	45	56	11	10	Ф7	10
YJZQ-J15B	39	46	75	160	42	60	92	52	60	6	16	Ф9	15
YJZQ-J20B	49	50	78	180	50	70	108	60	70	7.5	17	Ф11	20
YJZQ-J25B	52	60	86	220	55	77	114	65	80	11	17.5	Ф11	25

声明：【YJZQ高压液压球阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的YJZQ高压液压球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
