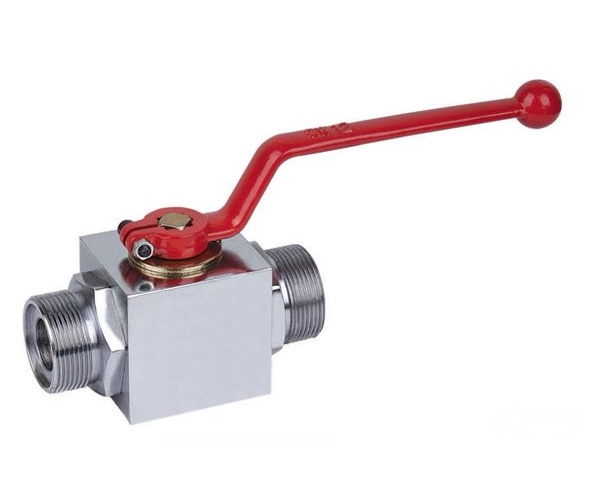

产品名称：	CJZQ高压球阀	产品型号：	CJZQ
公称通径：	DN10～DN50	结构形式：	球形
公称压力：	1.6Mpa～31.5Mpa	连接方式：	法兰式
适用温度：	-20～+100℃～+170℃	驱动方式：	手动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、气	生产厂家：	浦首阀门

产品说明

CJZQ高压球阀适用于液压系统和化工系统的各种管路上做为启闭用。开关迅速、方便，流体阻力小，是所有阀类中流体阻力最小的一种只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。适用介质:液压油、水一乙二醇、其它混合液体。

产品特点

CJZQ高压球阀是我公司引进德国先进技术工艺，主要用于液压管路中控制油液的流通和截止，本型球阀具有流阻损失小，密封性能可靠，操作方便，外观精美等特点。

外形结构图



主要外形尺寸

型号	D1	D2	D3	L1	L2	L3	L4	L5	H	S
CJZQ-H10L	Ф9	Ф20	M27×1.5	100	62	14	2	105	86	46
CJZQ-H15L	Ф14	Ф22	M30×1.5	105	64	16	2	147	99	52
CJZQ-H20L	Ф18	Ф28	M36×2	121	74	18	2.5	185	108	60
CJZQ-H25L	Ф23	Ф35	M42×2	135	80	20	2.5	185	118.5	70
CJZQ-H32L	Ф30	Ф40	M52×2	160	96	22	2.5	240	137	84
CJZQ-H40L	Ф38	Ф45	M60×2	180	106	24	2.5	240	148	96
CJZQ-H50L	Ф48	Ф55	M72×2	205	105	26	2.5	240	172	120



声明：【CJZQ高压球阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的CJZQ高压球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
