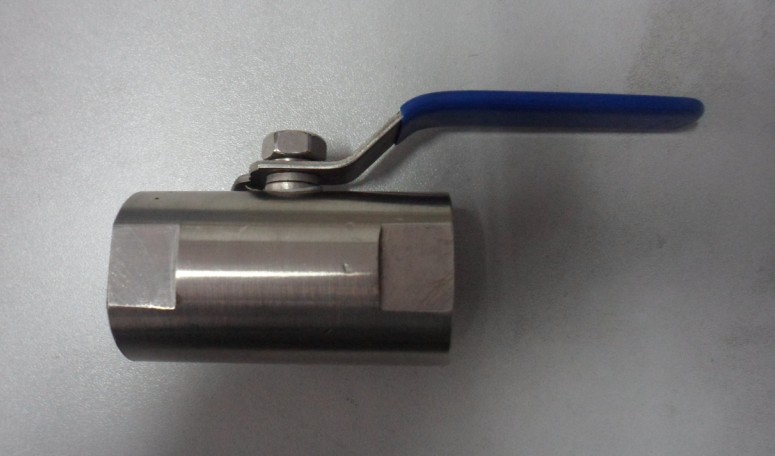

产品名称：广式球阀

产品型号：Q11F/Q21F/Q41F
产品口径：DN15～DN100
产品压力：1.6Mpa～4.0Mpa
产品材质：碳钢、WCB、铸钢、不锈钢304/316/316L

产品名称：广式球阀产品型号：Q11F/Q21F/Q41F 公称通径：DN15～DN100结构形式：球形公称压力：1.6Mpa～4.0Mpa连接方式：法兰、内螺纹、外螺纹、焊接适用温度：≤150

产品名称：	广式球阀	产品型号：	Q11F/Q21F/Q41F
公称通径：	DN15～DN100	结构形式：	球形
公称压力：	1.6Mpa～4.0Mpa	连接方式：	法兰、内螺纹、外螺纹、焊接
适用温度：	≤150ºC	驱动方式：	手动、电动、气动
阀体材质：	碳钢、WCB、铸钢、不锈钢304/316/316L	制造标准：	国标GB、德国DIN、美国API、ANSI、ISO
适用介质：	食品、水、油、气体、液体	生产厂家：	浦首阀门

产品说明

Q11F/Q21F/Q41F广式球阀启闭件作为一个球体，利用球体绕阀杆的轴线旋转90o实现开启和关闭的目的。球阀在管道上主要用于切断，结构简单、密封性能好，而且在一定的公称通经范围内体积较小、重量轻、材料耗用少、安装尺寸小，并且驱动力矩小，操作简便、易实现快速启闭。

主要零件材料

适用介质	阀体	球阀球体、阀杆	手柄	密封圈	垫片、填料
水、蒸汽、油品	A105、45	1Cr18/1Cr18Ni9Ti	不锈钢 SS304	聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL	聚四氟乙烯PTFE对位聚苯PPL
硝酸类	SS304/1Cr18Ni19Ti	SS304/1Cr18Ni9Ti
醋酸类	SS316/Cr18Ni12Mo2Ti	SS316/1Cr18Ni12Mo2Ti

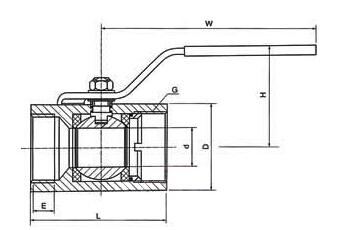

Q11F广式内螺纹球阀外形结构图

广式球阀(图1)

Q11F广式内螺纹球阀主要尺寸

公称通径	管螺纹	尺寸mm						重量WTg
公称通径	管螺纹	d	L	W	H	E	D	D
6	1/4″	8	60	110	56	11.5	30	320
10	3/8″	18	60	110	58	11.5	31	320
15	1/2″	10.5	60	110	58	14	32	350
20	3/4″	13	67.5	110	62	15	38	430
25	1″	17	73	110	68	15	45	570
32	1 1/4″	22	90	150	75	18	53.4	1000
40	1 1/2″	25	97.5	150	83	19	63	1550
50	2″	32	112	150	90	19	73	2170
65	2 1/2″	40	132	180	95	21	92	3625
80	3″	50	156	220	100	27	109	5800
100	4″	65	196	250	115	29	138	7200

Q21F广式外螺纹外球阀形结构图

广式球阀(图2)

Q21F广式外螺纹球阀主要尺寸

公称直径	尺寸（mm）
公称直径	d	L	L1	M	Lo	Q61对焊接头总长
6	8	85	15	20×1.5	110	166
10	10	85	16	24×1.5	110	166
15	10	85	18	30×2	110	172
20	13	90	18	36×2	110	187
25	17	100	20	42×2	110	227
32	22	120	20	52×2	150	235
40	25	135	25	60×3	150	255
50	32	140	25	72×3	150	291

Q41F广式法兰球阀外形结构图

广式球阀(图3)

Q41F法兰广式球阀主要尺寸

公称通径		d	d2	L	D	D1	D2	b	f	Z-d1	H	W
DNmm	in	d	d2	L	D	D1	D2	b	f	Z-d1	H	W
15	1/2	10	15	92	95	65	45	14	2	4-14	60	110
20	3/8″	12.6	20	106	75	105	55	14	2	4-14	65	110
25	1″	17	24	109	85	115	65	16	2	4-14	70	110
32	1 1/4″	22	32	126	100	135	78	16	2	4-18	85	145
40	1 1/2″	25	38	136	110	145	85	16	3	4-18	90	145
50	2″	32	46	154	125	160	100	18	3	4-18	98	177
65	2 1/2″	44	60	170	145	180	120	20	3	8-18	110	190
80	3″	50	72	195	160	195	135	22	3	8-18	130	240
100	4″	65	92	215	180	215	155	22	3	8-18	150	260

声明：【广式球阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的广式球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
