产品名称：	卫生球阀	产品型号：	Q81F
公称通径：	DN15～DN100	结构形式：	球形
公称压力：	1.6Mpa～4.0Mpa	连接方式：	法兰、卡箍（快装）、螺纹、焊接
适用温度：	≤150ºC	驱动方式：	手动、电动、气动
阀体材质：	不锈钢304/316/316L	制造标准：	国标GB、德国DIN、美国API、ANSI、ISO
适用介质：	食品、水、油、气体、液体	生产厂家：	浦首阀门

产品说明

Q81F卫生球阀采用SUS304、316、316L制作，高档抛光设备处理，达到表面精密度要求,有快装、法兰、焊接、螺纹连接方式，广泛用于食品、饮料、制药、乳制品、啤酒以及精细化工。可以满足食品、生物制药领域各种介质的特殊要求，其光滑、无缝、自动排空手工艺流体通道还非常适用于蒸汽踏它就地清洗的需要，在制造加工过程中严格按FDA要求进行质量临控，采用电脑三维设计，是为GMP要求而制造的。能够满足食品、生物制药领域各种介质的特殊要求，其光滑、无缝、自动排空手工艺流体通道还非常适用于蒸汽其他

技术参数

金属材质	与产品接触的部件	304/304L/316/316L
	不与产品接触的部件	304/304L/316/316L
	可提供EN 10204 3.1B证书书
密封材质	标配	EPDM/PTFE
	选配	FPM/PTFE，HNBR/PTFE，Silicone/PTFE
温度	连续工作温度	-20~+135℃(EPDM)
	灭菌温度	150℃(max 20min)
压力	工作压力	0~5bar(standard)
	控制气源压力	5~8bar
表面处理	内表面处理	Ra≤0.8μm
	外表面处理	亚光
连接	连接标准	焊接端: DIN 11850 系列2
		焊接端: Inch管径标准
	连接方式:焊接、快装、螺纹\等常用连接方式

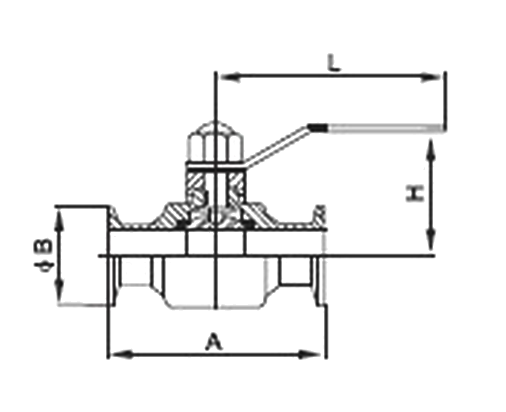

外形结构图



主要外形尺寸

规格	A	B	B	L
20	100	50.5	50	110
25	120	50.5	55	120
32	130	50.5	58	130
38	150	50.5	60	140
51	200	65	80	170
63	210	77.5	90	190
76	220	91	95	210
89	260	106	110	220
102	320	119	118	240

卫生级阀门系列

声明：【Q81F卫生球阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的Q81F卫生球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
