产品名称:Q46F四通球阀
产品型号:Q46F
产品口径:DN15~DN100
产品压力:1.6Mpa~4.0Mpa
产品材质:铸钢、不锈钢
产品口径:DN15~DN100
产品压力:1.6Mpa~4.0Mpa
产品材质:铸钢、不锈钢
产品名称:四通球阀 产品型号:Q46F 公称通径:DN15~DN100结构形式:球形公称压力:1.6Mpa~4.0Mpa连接方式:法兰、螺纹适用温度:≤425ºC驱动方式:手动、蜗轮、

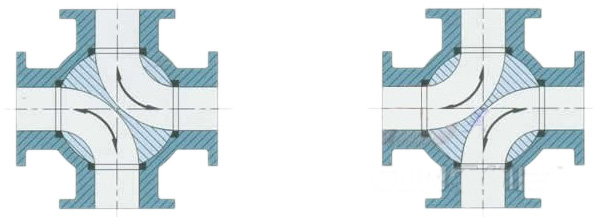

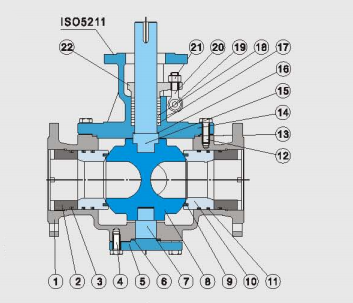

产品说明Q46F四通球阀在电站系统中称为双向供水转阀(在石化系统中也称空气换向切换阀)适用于液体、气体、粉尘、浆料及舍固体颗粒介质的循环系统。采用四通球阀替代该工艺管汇和阀组的工作原理,简化程序、方便操作、降低成本、便于控制、同步性好。执行标准设计规范: GB/T12237 API 6D API 608 BS 5351结构长度: GB/T 12221 ASME B16.10 法兰连接: GB/T 9113 ASME B16.5 试验与检验:GB/T 13927 API598 API6D 特点1、针对电力系统冷却器正反供水特定工艺过程设计,功能适用、可靠;2、顶装式固定球四面座阀芯结构密封性能好、耐沙粒磨损、使用寿命长; 3、电动、气动操作(必要时可切换到手动操作); 4、四通球阀便于控制控制箱与阀门间以及与上位机之间有良好的信息通道和操作介面:并可按工艺要求实现在一定时间间隔正反供水的自动切换。 切换示意图构造图图中所标注数字解析1表示阀体,2表示锁紧螺母,3表示O型圈,4表示螺栓,5表示底盖,6表示垫片,7表示下阀杆,8表示球体,9表示密封圈,10表示阀座,11表示O型圈,12表示螺栓,13表示垫片,14表示阀盖,15表示阀杆,16表示垫片,17表示填料垫,18表示填料,19表示销轴,20表示活接螺栓,21表示螺母,22表示填料压盖。性能规范
主要零件材料

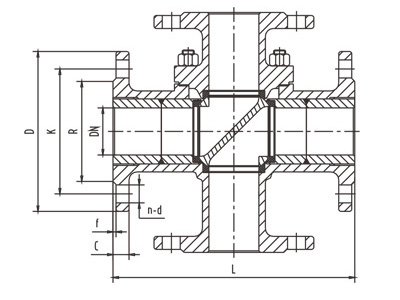

外形结构图主要连接尺寸
|
