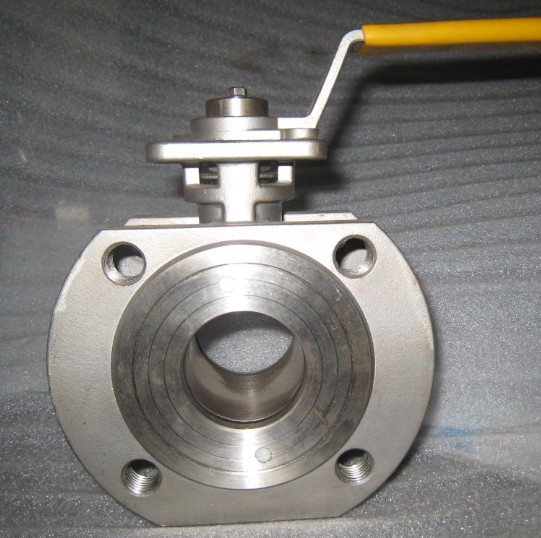

产品名称：	对夹式球阀	产品型号：	Q71F
公称通径：	DN15～DN200	结构形式：	球形
公称压力：	1.6Mpa～6.4Mpa	连接方式：	对夹式
适用温度：	-20～232℃～350℃～550℃	驱动方式：	手动、电动、气动
阀体材质：	WCB铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、燃气及某些腐蚀性液体	生产厂家：	浦首阀门

产品说明

Q71F对夹式球阀产品参照意大利产品的特点，与普通球阀相比，具有结构长度短、重量轻、安装方便、节省材料等显著的优点。此外，阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。

产品用途

对夹式球阀及对夹保温夹套球阀适用于Class150、PN1.0～2.5MPa，工作温度 29~180℃(密封圈为增强聚四氟乙烯)或 29~300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
适用介质：水、气、油品、天然气和酸碱腐蚀性介质。
适用温度：-20～150～300℃
驱动方式：手动、气动、电动等。
公称压力：1.6～2.5MPa

主要零件材料

序号NO	零件名称	材质
1	阀体	不锈钢CF8M/CF8	碳钢WCB
2	球	不锈钢316/304	不锈钢SS304
3	密封垫	聚四氟乙烯PTFE	聚四氟乙烯PTFE
4	阀杆	不锈钢316/304	不锈钢SS304
5	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
6	定位锁	不锈钢304	不锈钢SS304
7	手柄	不锈钢304	不锈钢SS304
8	阀杆螺母	不锈钢304	不锈钢SS304
9	填料压盖	不锈钢304	不锈钢SS304
10	手柄套	塑料	塑料
11	密封瓶帽	不锈钢316/304	不锈钢SS304
12	垫圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE

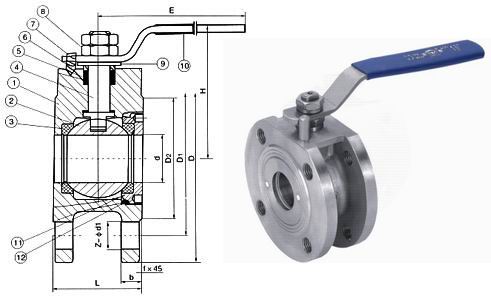

外形结构图



主要尺寸单位：mm

SIZE	1/2"	3/4"	1"	11/4"	11/2"	2"	21/2"	3"	4"	5"	6"	8"
d	15	20	25	29	38		62	76	92	110	145	195
L	32	38.5	45	55	62	72	95	120	145	200	225	275
D	95	105	115	135	145	160	180	195	215	245	280	335
D1	65	75	85	100	110	125	145	160	180	210	240	295
D2	45	55	65	78	85	100	120	135	155	185	210	265
H	62	70	79	86	92	102	158	172	187	200	240	278
E	110	125	135	150	150	180	250	300	350	650	840	1000
b	14	14	16	16	18	20	22	24	24	26	26	28
z-d1	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-20
f	2	2	2	3	3	3	3	3	3	3	3	3



声明：【Q71F对夹式球阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的Q71F对夹式球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
