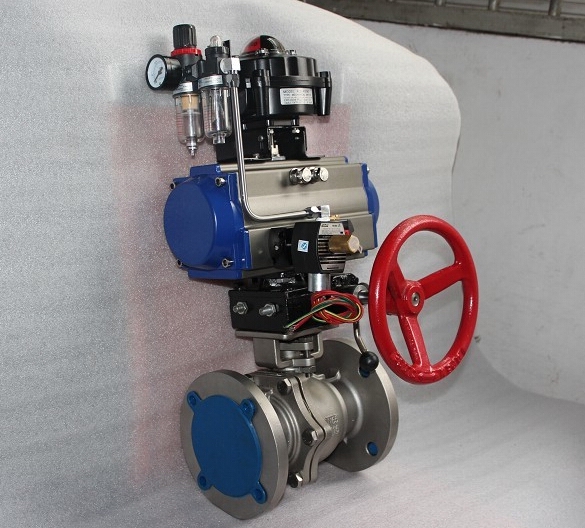

产品名称：	气动调节球阀	产品型号：	Q641F
公称通径：	DN15～DN300	结构形式：	球形
公称压力：	1.6Mpa～16.0Mpa	连接方式：	法兰、对夹、内螺纹、焊接
适用温度：	≤180ºC	驱动方式：	气动(可佩带手动)
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、气体、液体	生产厂家：	浦首阀门

产品说明

Q641F气动调节球阀是一种转角为90°的旋转类球阀，也可称为"气动O型球阀"。是采用角行程气动执行器及球阀组成。是在引进国外先进技术的基础上进行特殊设计、精心制造的产品。气动调节球阀采用智能控制与定位，与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。气动调节球阀是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。气动调节球阀按其密封性能分为金属密封与软密封。气动调节球阀具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。气动调节球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动调节球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。

产品特点

1、流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。

设计规范

设计与制造	GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法兰尺寸	JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214
结构长度	GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
检验与试验	JB/T9113.1、API 598

主要技术参数

公称通径DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数KV	21	38	72	112	170	273	384	512	940	1452	2222	3589
公称压力(MPa)	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
阀体形式	两段式铸造球阀
连接形式	法兰式、焊接式、对夹式、螺纹式
阀芯形式	"O"型球形阀芯
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
流量特性	近似快开型
动作范围	0～90°
泄露量Q	按GB/T4213-92，小于额定KV0.01%
基本误差	带定位器：小于全行程的±2%
回差	带定位器：小于全行程的2%

执行器技术参数

执行器型号	GT、SR、ST、AT、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

主要零件材料

零件名称	材料
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
阀座密封圈	PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)
填料	V型PTFE四氟填料、柔性石墨

主要设计标准

试验标准	公称压力（Mpa）					压力级（class）			JIS(Mpa)
试验压力(Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
气密试验	0.5～0.7

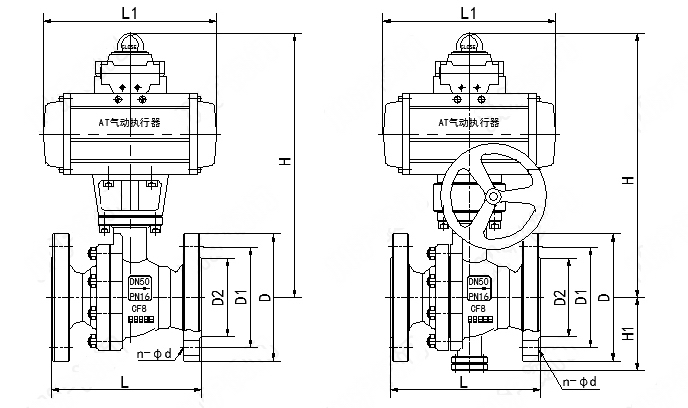

外形结构图



安装连接尺寸

公称通径DN(mm)	主要尺寸				法兰尺寸
					PN1.6MPa				PN2.5MPa
	L	H	H1	L1	D	D1	D2	n-φd	D	D1	D2	n-φd
15	130	185	/	140	95	65	46	4-14	95	65	46	4-14
20	140	191	/	140	105	75	45	4-14	105	75	56	4-14
25	150	193	/	140	115	85	65	4-14	115	85	65	4-14
32	165	212	/	164	140	100	76	4-18	140	100	76	4-18
40	180	217	/	164	150	110	84	4-18	150	110	84	4-18
50	200	260	102	190	165	125	99	4-18	165	125	99	4-18
65	220	293	114	210	185	145	118	4-18	185	145	118	8-18
80	250	323	127	247	200	160	132	8-18	200	160	132	8-18
100	280	382	152	276	220	180	156	8-18	235	190	156	8-22
125	320	468	184	348	250	210	184	8-18	270	220	184	8-26
150	360	510	219	378	285	240	211	8-22	300	250	211	8-26
200	400	655	273	524	340	295	266	12-22	360	310	274	12-26
250	630	/	360	/	405	355	319	12-26	425	370	330	12-30
300	750	/	395	/	460	410	370	12-26	485	430	389	16-30



声明：【Q641F气动调节球阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的Q641F气动调节球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
