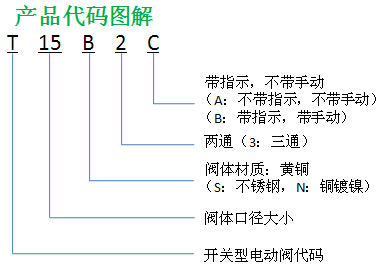

产品名称：	微型电动球阀	产品型号：	CWX
公称通径：	DN15～DN25	结构形式：	球形
公称压力：	1.6Mpa～6.4Mpa	连接方式：	内螺纹
适用温度：	≤180ºC	驱动方式：	电动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、气体、液体	生产厂家：	浦首阀门

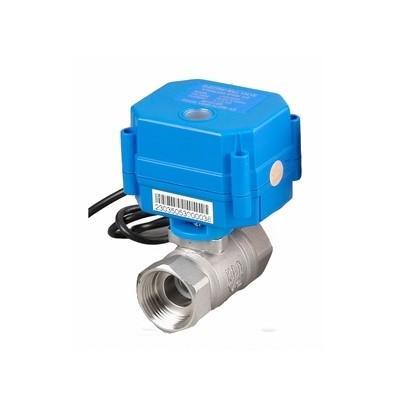

产品介绍

CWX微型电动球阀是我公司的超小型电动阀门品种，其执行器和阀体的一体化设计，极大地减小了外形体积，为在仪器仪表及小型设备上的使用提供了方便。阀球、阀杆采用浮动密封结构，既减小了扭力又克服了结垢导致开关不灵的弊病，现已广泛应用于暖通、中央空调系统（风机盘管）、太阳能（工程及民用热水器）、节水器具（高校卡式节水系统）、环保工程、给排水、水处理、预付费冷热水表、工业自控等行业。

设计特点

1、采用铜加不锈钢齿轮设计，精度高输出力矩大。
2、外型小巧，结构紧凑，安装简易，适用于小型设备。
3、运行电流低，可以使用电池供电。
4、密封性能良好，防护等级IP67。
5、寿命长达7万次到10万次。
6、配有手动装置，操作安全简易。

适用场合

1 、IC卡水表、热计量表、空调自动加湿、暖通空调、地暖。
2 、水处理系统、自动排水设备、高效节水器具、清洗设备（洗衣机、马桶）。
3、医疗设备、消防设备、自动灌溉、太阳能供水设备。
4 、工业自控小型设备、环保等领域，替换电磁阀不能稳定工作的场合。

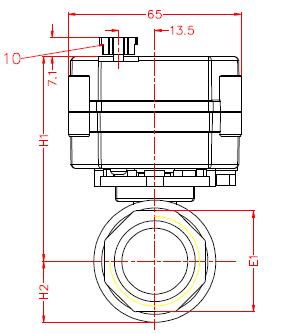

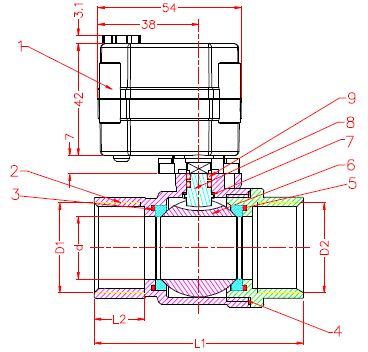

产品尺寸图




 细节描述

产品规格	DN25（NPT / BSP、DN15、DN20可选）
最大工作压力	1.0MPa
流通介质	水、空气
额定电压	DC5V、DC12、DC24、DC/AC9-24V、AC/DC9-35V（可选）
静态电流	≤500MA
阀体材料	SS304（ 铜、铜镀镍可选）
开关的时间	≤5S
寿命	70000次
执行器材料	工程塑料
执行器扭矩	2 N.M
环境温度	-15℃～50℃
液体温度	2℃～90℃
手动方式	带（可选不带手动）
开关指示	带（可选不带指示）
线路控制方式	CR2 01，CR2 02，CR3 01，CR3 02，CR3 03，CR3 04，CR501，CR7 01，CR7 02，CR7 03(可选)
垫座	PTFE
密封件	FKM
防护等级	IP67



 线路控制

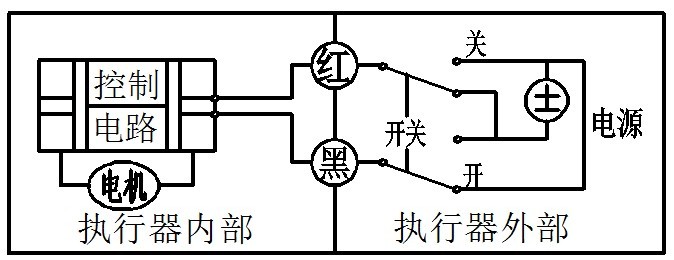

CR2-01（2 线控制）

1. 红线接通正极，黑线接通负极，阀门关闭，到位后执行器内部自动断电。
2. 黑线接通正极，红线接通负极，阀门打开，到位后执行器内部自动断电。
*  电压选配：DC5V/DC12V/DC24V
*  不得超过电压工作

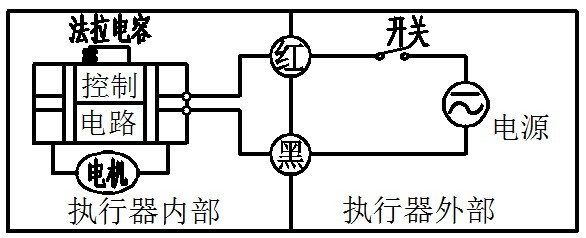

CR2-02 (2 线控制-断电复位）

1、红线、黑线接电源。
2、当开关闭合，阀门打开，到位后执行器内部自动断电。
3、当开关断开，阀门关闭，到位后执行器内部自动断电。
*  电压选配：AC/DC9-35V
*  不得超过电压工作

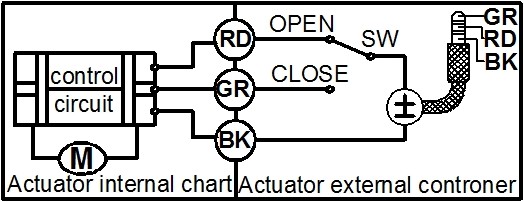

CR3-01（3 线控制）

1、红线、绿线接正极，黑线接负极。
2、开关与红线接通，阀门打开，到位后执行器内部自动断电。
3、开关与绿色接通，阀门关闭，到位后执行器内部自动断电。
*  电压选配：DC5V，DC12V，DC24V，AC/DC9-35V
*  不得超过电压工作

CR3-02（3 线控制）

1、红线接正极，绿线与黑线接负极。
2、当绿线开关闭合，阀门关闭，到位后执行器内部自动断电。
3、当绿线开关断开，阀门打开，到位后执行器内部自动断电。
*  电压选配有三种：DC7V-35V
*  不得超过电压工作

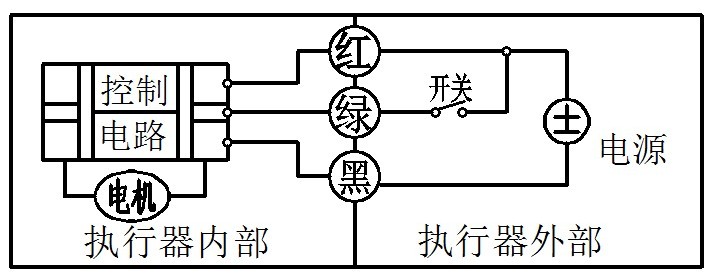

CR3-03（3 线控制）

1、红线、绿线接正极，黑线接负极。
2、当绿线开关闭合，阀门打开，到位后执行器内部自动断电。
3、当绿线开关断开，阀门闭合，到位后执行器内部自动断电。
*  电压选配：DC12V，DC24V,AC/DC9-35V。
*  不得超过电压工作

CR3-04（3 线控制）


1、红线、绿线接正极，黑线接负极。
2、开关与红线接通，阀门关闭，到位后执行器内部自动断电。
3、开关与绿色接通，阀门打开，到位后执行器内部自动断电。
*  电压选配：DC5V，DC12V，DC24V
*  不得超过电压工作
*  严禁通电连接电源线

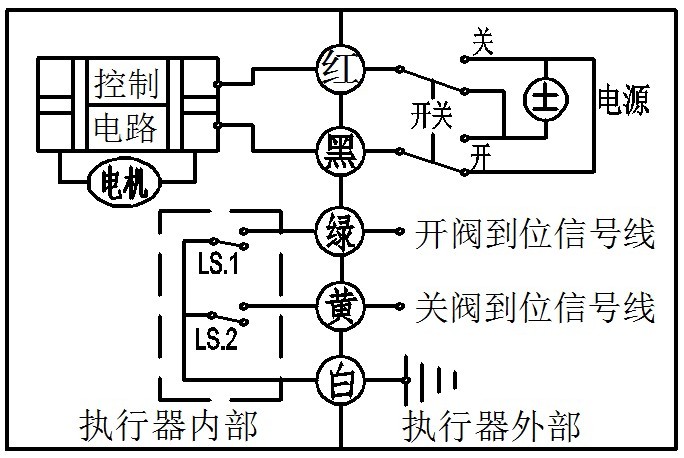

CR5-01（5线控制，带反馈信号）

1、红线接通正极，黑线接通负极，阀门全关并保持。
2、黑线接通正极，红线接通负极，阀门全开并保持。
3、绿线和白线接阀门全开信号线。
4、黄线和白线接阀门全关信号线。
*  电压选配：DC5V/DC12V/DC24V
*  不得超过电压工作
*  反馈带载能力：1、最大电压DC36V，AC220V;2、最大电流为0.4A.

CR7-01（7线控制）

1、红线接正极，绿线与黑线接负极。
2、当绿线开关闭合，阀门打开，到位后执行器内部自动断电。
3、当绿线开关断开，阀门关闭，到位后执行器内部自动断电。
4、蓝线和灰线接阀门全开信号线。
5、黄线和白线接阀门全关信号线。
*  电压选配DC7--35V，DC5V，DC12V，DC24V；
*  不得超过电压工作
*  反馈带载能力：1、最大电压DC36V，AC220V; 2、最大电流为0.4A.

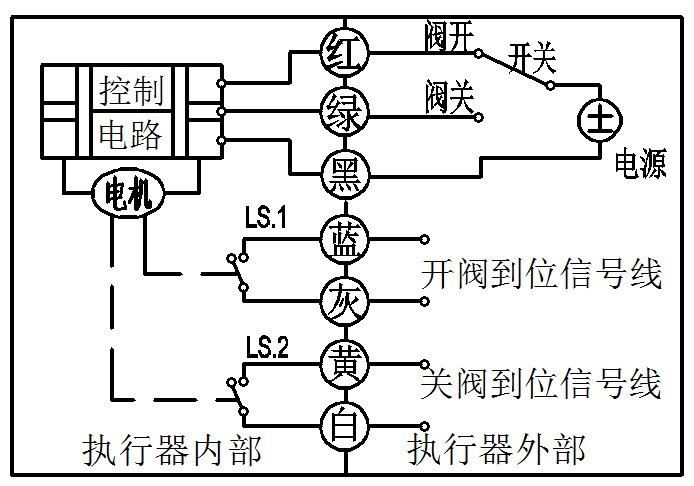

CR7-02（7线控制）

1、红线、绿线接正极，黑线接负极。
2、开关与红线接通，阀门打开，阀门全开到位后执行器内部自动断电。
3、开关与绿色接通，阀门关闭，阀门全关到位后执行器内部自动断电。
4、蓝线和灰线接阀门全开信号线。
5、黄线和白线接阀门全关信号线。
*  电压选配：DC5V，DC12V，DC24V，AC/DC9-35V
*  不得超过电压工作
*  反馈带载能力：1、最大电压DC36V，AC220V; 2、最大电流为0.4A.

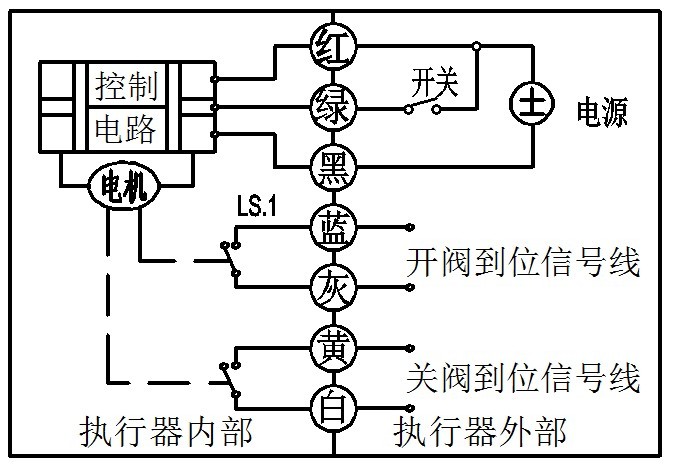

CR7-03（7线控制）

1、红线、绿线接正极，与黑线接负极。
2、当绿线开关闭合，阀门打开，到位后执行器内部自动断电。
3、当绿线开关断开，阀门闭合，到位后执行器内部自动断电
4、蓝线和灰线接阀门全开信号线。
5、黄线和白线接阀门全关信号线。
*  电压选配：电压选配：DC12V，DC24V，AC/DC9-35V。
*  不得超过电压工作

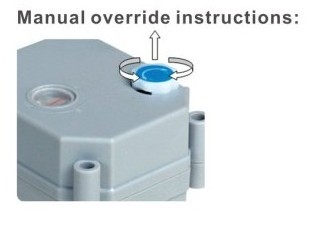

1、机械手动功能须断开电源使用。
2、左右小角度旋转手轮，并把手轮向上提（大概3mm），然后旋动手轮左右，直至阀到位。
3、指示窗中指针上的红线，指示S阀为关，指示O阀为开。
4、手动操作后须按下手轮，以便正常电功工作。


声明：【CWX微型电动球阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的CWX微型电动球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
