您现在的位置：首页 > 各类阀门选型 > 闸阀

产品名称：Z41T,Z45T铸铁法兰闸阀

产品型号：Z41H、Z45H
产品口径：DN40～DN1200
产品压力：1.0MPa-1.6MPa
产品材质：HT200、HT250、铸铁

产品名称：铸铁法兰闸阀产品型号：Z41H、Z45H 公称通径：DN40～DN1200结构形式：闸板式公称压力：1.0MPa-1.6MPa连接方式：法兰适用温度：-20ºC～+200&ord

产品名称：	铸铁法兰闸阀	产品型号：	Z41H、Z45H
公称通径：	DN40～DN1200	结构形式：	闸板式
公称压力：	1.0MPa-1.6MPa	连接方式：	法兰
适用温度：	-20ºC～+200ºC	驱动方式：	手动、伞齿轮、电动、气动、液动
阀体材质：	HT200、HT250、铸铁	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽	生产厂家：	浦首阀门

产品说明

Z41T/Z45T铸铁法兰闸阀分明杆和暗杆适用于1.0MPa，工作温度-29～200℃的管路上，用于截断或接通管路中的介质。可适用于水、蒸汽、油品等多种介质。驱动方式手动、伞齿轮传动及电动。

Z41T主要技术参数

型号	公称压力MPa	试验压力MPa			工作温度	使用介质
		强度	密封（液）	低压密封（气）
Z41T-10	1.0	1.5	1.1	0.6	≤200℃	水、蒸汽

Z41T主要零件材料

型号	阀体	阀盖	闸板	阀杆螺母	阀杆	填料
Z41T-10	灰铸铁		灰铸铁	铜	不锈钢	油浸石棉盘根

Z41T外形结构图

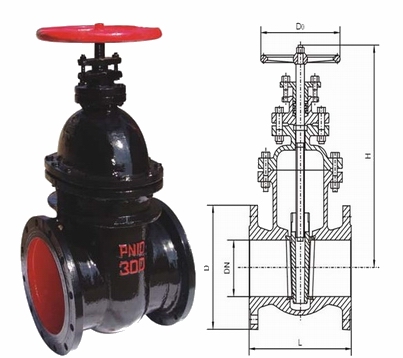

Z41T,Z45T铸铁法兰闸阀(图1)

Z41T主要外形尺寸(法兰尺寸按 JB78 PN1.0MPa规定）

口径 DN(mm)	Z41T-10
口径 DN(mm)	L	D	H	H1	D0
40	165	145	250	295	160
50	180	160	270	325	180
65	195	180	300	380	180
80	210	195	330	420	200
100	230	215	410	520	200
125	255	245	470	610	240
150	280	280	550	710	240
200	330	335	700	915	320
250	380	390	830	1095	320
300	420	445	960	1275	400
350	450	500	1130	1500	400
400	480	565	1345	1760	500
450	510	615	1450	1920	500
500	540	670	1650	2170	720
600	600	780	-	-	-
700	660	895
800	720	1010
900	780	1110
1000	840	1220
1200	960	1450	-	-	-

Z45T主要技术参数

型号	公称压力MPa	试验压力MPa		工作温度	使用介质
		密封	强度
Z45T-10	1.0	1.1	1.5	≤100-200℃	水、蒸汽、油

Z45T主要零件材料

型号	阀体、阀盖、闸板	密封圈	阀杆	填料
Z45T-10	灰铸铁、球墨铸铁	不锈钢	碳钢、不锈钢	浸油石棉盘根

Z45T外形结构图

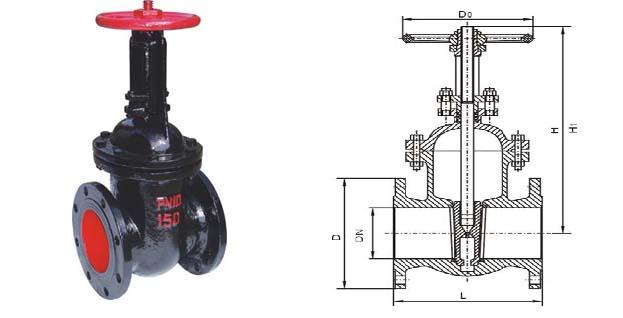

Z41T,Z45T铸铁法兰闸阀(图2)

Z45T主要外形尺寸

口径DN（mm)	Z45T-10
口径DN（mm)	L	D	H	D0
40	165	145	300	160
50	180	160	300	180
65	195	180	340	180
80	210	195	360	200
100	230	215	400	200
125	255	245	500	240
150	280	280	550	240
200	330	335	620	320

声明：【Z41T,Z45T铸铁法兰闸阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的Z41T,Z45T铸铁法兰闸阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
