产品名称：	排渣闸阀	产品型号：	PZ41H、PZ941H
公称通径：	DN50～DN500	结构形式：	闸板式
公称压力：	1.6Mpa～6.4Mpa	连接方式：	法兰
适用温度：	-20ºC～+150ºC～425ºC～550ºC	驱动方式：	手动、伞齿轮、电动、气动、液动
阀体材质：	WCB、铸钢、碳钢、不锈钢、铬钼钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽、灰渣、煤渣、矿浆	生产厂家：	浦首阀门

产品说明

PZ41H、PZ941H排渣闸阀适用于公称压力PN1.6～6.4MPa，工作温度0～350℃的火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中灰水混合物，渣水混合物。其他排渣闸阀：电动排渣闸阀，高温排渣闸阀，陶瓷排渣闸阀，伞齿轮排渣闸阀。

结构特点

1、采用中法兰螺栓连接，支管两端为法兰连接或对焊连接；
2、启闭件采用半密封副强制密封，性能优良
3、密封副材料为耐磨陶瓷或耐磨合金，耐磨性强，耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠；
4、阀体出口流道结型合理，不存渣，启闭灵活，不卡阻；
5、阀杆经调质和表面氮化处理，有良好的搞腐蚀性，抗擦伤性和耐磨性；
6、中大口径设置滚动轴承，启闭轻松。

采用标准

设计标准	结构长度	压力-温度	连接法兰	试验和检验	产品标识
GB/12234 GB/3595	GB/12221	GB/9131 JB/T74 HG/20604	JB/T74-90 GB/9113 HG/20592-20635	JB/T9092-1999 GB/13927	JB/T7928 GB/T12220

型号说明

配管法兰	公称压力	法兰密封面	型号
GB/9113 HG/20592-20635 JB/T74	1.6	凸面	PZ41H-16C	PZ41TC-16C
	2.5		PZ41H-25C	PZ41TC-25C
	4.0	凹凸面	PZ41H-40C	PZ41TC-40C
	6.4		PZ41H-64C	PZ42TC-64C
锥齿轮传动排渣闸阀		在型号“Z”后插入“5”，示例PZ541H-16C
电动排渣闸阀		在型号“Z”后插入“9”，示例PZ941H-16C

性能规范

型号	公称压力	试验压力		适用温度	适用介质
		强度试验	密封试验
1.6	2.4	1.8	22.0	≤350	灰水混合物、渣水比1：6 最大粒度＜50mm
2.5	3.8	2.8	27.5
4.0	6.0	4.4	35.2
6.4	9.6	7.1	22.0

主要零部件材料

阀体	阀盖	支架	阀板	阀杆	阀座	密封环	填料	阀杆螺母	适用介质	适用温度
WCB	WCB	WCB	WCB+耐磨合金WCB+陶瓷	2Cr13	WCB+耐磨合金WCB+陶瓷	增强柔性石墨		ZCuAI10Fe3	煤、灰渣、泥浆	350

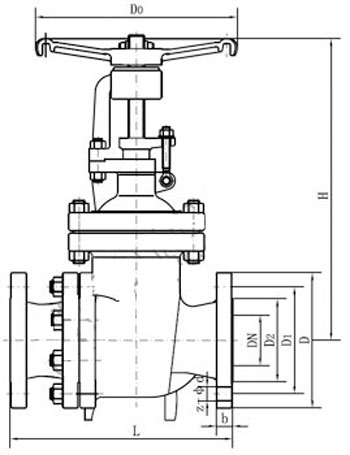

外形结构图

主要外形尺寸（mm）PN1.6-2.5MPa

DN	L	D	D1	D2	b	z×d	f	H	H1
50	250	165	102	99	20	4×18	3	420	335
80	280	200	133	132	22	8×18	3	615	510
100	300	220	180	158	24	8×18	3	805	685
150	350	285	240	212	28	8×22	3	952	790
200	400	340	295	268	30	12×22	3	1085	885
250	450	405	355	320	32	12×26	3	1235	1015
300	500	460	410	370	34	12×26	4	1450	1190
350	550	520	470	430	38	16×26	4	1640	1350
400	600	580	525	482	40	16×30	4	1798	1460
450	650	640	585	532	44	21×30	4	1980	1620
500	700	715	650	585	46	20×33	4	2190	1800

主要外形尺寸（mm）PN4.0MPa

DN	L	D	D1	D2	b	z×d	f	H	H1
50	250	165	125	88	20	4×18	3	444	340
80	310	200	160	121	22	8×18	3	636	508
100	350	235	190	150	24	8×22	3.5	930	680
150	450	300	250	204	30	8×26	3.5	984	800
200	550	375	320	260	38	12×30	3.5	1094	875
250	650	450	382	313	42	12×33	3.5	1270	1010
300	750	515	450	364	46	16×33	3.5	1470	1180
350	850	580	510	422	52	16×36	4	1555	1245
400	950	660	585	474	58	16×39	4	1650	1280
450	4050	685	610	524	60	20×39	4	1817	1415
500	1150	755	670	576	62	20×42	4	1990	1560

主要外形及结构尺寸PN6.4MPa

DN	L	D	D1	D2	b	z×d	f	H	H1
50	250	180	135	88	26	4×22	3	444	340
80	310	215	170	121	30	8×22	3	636	508
100	350	250	200	150	32	8×26	3.5	830	680
150	450	345	280	204	38	8×33	3.5	984	800
200	550	415	345	260	44	12×36	3.5	1094	875
250	650	470	400	212	48	12×36	3.5	1270	1010
300	750	530	460	364	54	16×36	3.5	1470	1180
350	850	600	525	422	60	16×39	4	1555	-
400	950	670	585	474	66	16×42	4	1650	1280
450	1050	715	630	524	70	20×42	4	1817	1415
500	1150	800	705	476	76	20×48	4	1990	1560

安装注意事项

1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞；
2、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )；
3、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )；
4、带传动机构的闸阀，按产品使用说明书的规定安装；
5、如果阀门经常开关使用 , 每月至少润滑一次。

声明：【PZ41H,PZ941H排渣闸阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的PZ41H,PZ941H排渣闸阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
