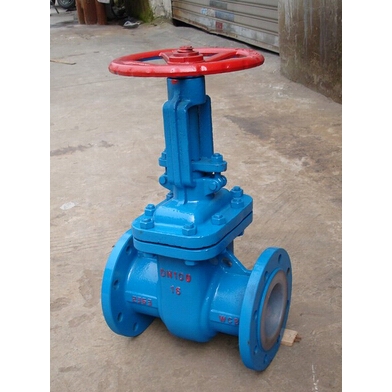

产品名称：	衬氟闸阀	产品型号：	Z41F46
公称通径：	DN15～DN300	结构形式：	闸板式
公称压力：	1.0Mpa～2.5Mpa	连接方式：	法兰
适用温度：	-20ºC～+150ºC	驱动方式：	手动、伞齿轮、电动、气动
阀体材质：	WCB、铸钢、碳钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	硫酸、盐酸、王水、氢氟酸、强腐蚀液体	生产厂家：	浦首阀门

产品说明

Z41F46衬氟闸阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

产品特点

1、阀体有扁体和圆体两种形状：GB阀门采用圆体，ANSI磅级阀门DN≤300Lb采用扁体，DN≥400Lb采用圆体，阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件，全部名衬FEP（F46）等氟塑料；
2、密封副为FPF（F46）/ FEP（F46）或其它材料组合，摩擦系数小，启闭力矩低；
3、填料采用PTFE（F4）标准填料，密封性能好，维修更换方便；
4、带有弹性的闸板，可补偿闸板密封面与阀座密封面之间楔角偏差，吻合度好，密封效果理想；
5、介质可从两侧任意方向通过闸阀，适用于介质方向可能改变的管路上作用启闭装置。

技术规范

设计标准	GB12234
结构长度	GB12221
法兰标准	JB/T79-94
	GB9113.1-26
检验试验	GB/T13927
驱动方式	手动、电动、气动

主要零件材料

零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸阀
	Z	C	P	R	PL	RL
阀体端盖闸板	HT250	WCB	CF8	CF8M	CF3	CF3M
阀杆	1Cr13	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
衬里阀座	PTFE（F4）、PCTFE（F3）、FEP（F46）、PFA（可溶性4）
填料压盖	WCB		CF8	CF8M	CF3	CF3M
填料	PTFE（F4）		PTFE（F4）		PTFE（F4）
活节螺栓	35		1Cr17Ni2		1Cr17Ni2
阀杆螺母	ZCuAI10Fe3		ZCuAI10Fe3		ZCuAI10Fe3
紧固螺母	45		1Cr17Ni2		1Cr18Ni9Ti
螺母			0Cr18Ni9		0Cr18Ni9
手轮	WCB		WCB		WCB

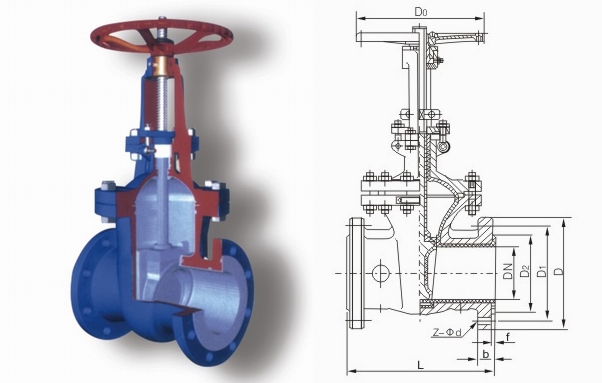

外形结构图

主要外形尺寸PN1.0MPa

公称通径		主要外形链接尺寸
DN		L	D	D1	D2	f	b	z-d
DN	inch	PN1.0MPa
15	1/2	130	95	65	45	3	16	4-14
20	4/4	150	105	75	55	3	18	4-14
25	1	160	115	85	65	3	18	4-14
32	11/4	180	140	100	75	3	18	4-18
40	11/2	200	150	110	85	3	18	4-18
50	2	250	165	125	100	3	18	4-18
65	21/2	265	185	145	120	3	18	4-18
80	3	280	200	160	135	3	20	8-18
100	4	300	220	180	155	3	20	8-18
125	5	325	250	210	185	4	22	8-18
150	6	350	285	240	210	4	22	8-22
200	8	400	340	295	265	4	24	8-22
250	10	450	395	350	320	4	26	12-22

主要外形尺寸PN1.6MPa

公称通径		主要外形链接尺寸
DN		L	D	D1	D2	f	b	z-d
DN	inch	PN1.6MPa
15	1/2	130	95	65	45	3	16	4-14
20	4/4	150	105	75	55	3	18	4-14
25	1	160	115	85	65	3	18	4-14
32	11/4	180	140	100	75	3	18	4-18
40	11/2	200	150	110	85	3	18	4-18
50	2	250	165	125	100	3	18	4-18
65	21/2	265	185	145	120	3	18	4-18
80	3	280	200	160	135	3	20	8-18
100	4	300	220	180	155	3	20	8-18
125	5	325	250	210	185	4	22	8-18
150	6	350	285	240	210	4	22	8-22
200	8	400	340	295	265	4	24	12-22
250	10	450	405	355	320	4	26	12-26

主要外形尺寸PN2.5MPa

公称通径		主要外形链接尺寸
DN		L	D	D1	D2	f	b	z-d
DN	inch	PN2.5MPa
15	1/2	130	95	65	45	3	16	4-14
20	4/4	150	105	75	55	3	18	4-14
25	1	160	115	85	65	3	18	4-14
32	11/4	180	140	100	75	3	18	4-18
40	11/2	200	150	110	85	3	18	4-18
50	2	250	165	125	100	3	20	4-18
65	21/2	265	185	145	120	3	22	8-18
80	3	280	200	160	135	3	24	8-18
100	4	300	235	190	155	3	24	8-22
125	5	325	270	220	185	4	26	8-26
150	6	350	300	250	210	4	28	8-26
200	8	400	360	310	275	4	30	12-26
250	10	450	425	370	330	4	32	12-30

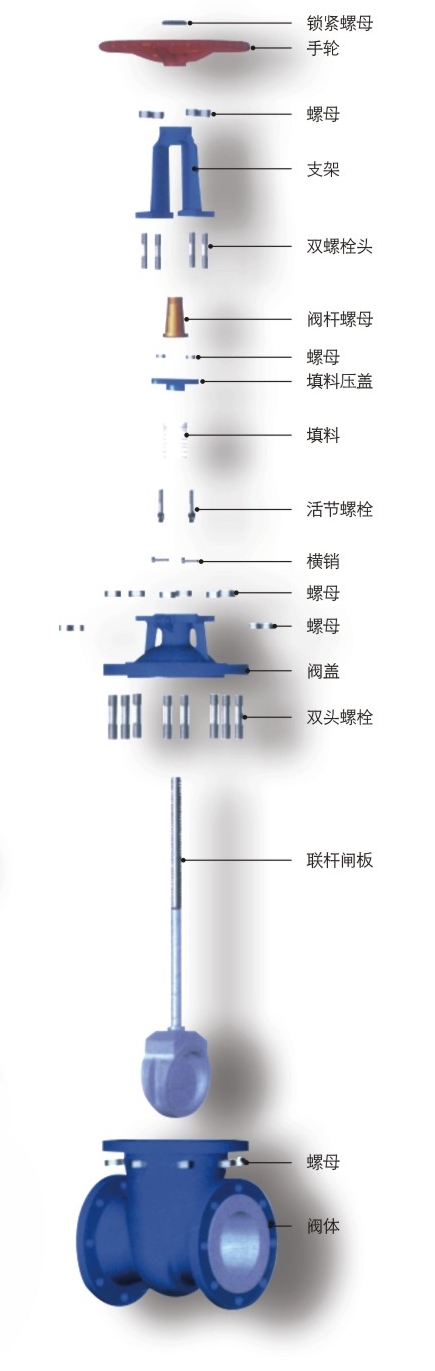

 主体零件示意图

声明：【Z41F46衬氟闸阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的Z41F46衬氟闸阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
