产品详情

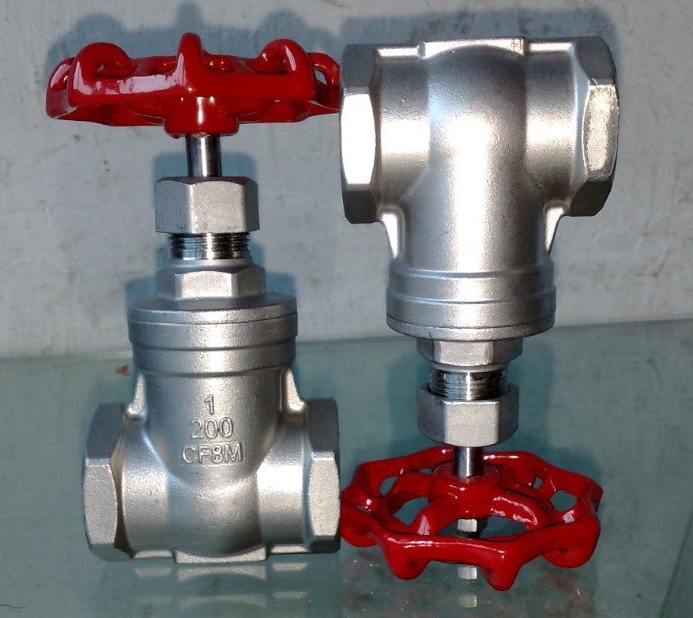

产品名称：Z11H螺纹闸阀

产品型号：Z11H
产品口径：DN15～DN50
产品压力：1.6Mpa～6.4Mpa
产品材质：WCB、铸钢、碳钢、不锈钢
产品名称：螺纹闸阀 产品型号：Z11H公称通径：DN15～DN50结构形式：闸板式公称压力：1.6Mpa～6.4Mpa连接方式：内螺纹适用温度：-20ºC～+150ºC驱动方式：手
产品名称：螺纹闸阀 产品型号：Z11H
公称通径：DN15～DN50结构形式：闸板式
公称压力：1.6Mpa～6.4Mpa连接方式：内螺纹
适用温度：-20ºC～+150ºC驱动方式：手动
阀体材质：WCB、铸钢、碳钢、不锈钢制造标准：国标GB、德国DIN、美国API、ANSI
适用介质：水、油、蒸汽生产厂家：浦首阀门

产品说明

Z11H螺纹闸阀适用温度范围： -20-232-350℃ ● 公称压力： 2.5Mpa ● 适用介质：水、油、气及某些腐蚀性液体（ W.O.G ） ● 螺纹类型； G.NPT.BSPT.BSP.DIN259/2999

主要零部件材料

序号零件名称材质
1阀体不锈钢 CF8M/CF8
2闸板不锈钢 CF8M/CF8
3阀杆不锈钢 SS316/SS304
4阀盖不锈钢 CF8M/CF8
5填料聚四氟乙烯
6止推垫片不锈钢 SS304
7阀杆架不锈钢 SS316/SS304
8填料聚四氟乙烯
9螺母不锈钢 SS304
10填料压盖螺母不锈钢 SS316/SS304
11手轮铝合金
12铭牌铝
13手轮垫片不锈钢 SS304
14手轮螺母不锈钢 SS304

外形结构图

Z11H螺纹闸阀(图1)

主要外形尺寸

口经1/2″3/4″1″1 1/4″1 1/2″2″
A152025323850
H9097108120146163
L556065758595
D7070808090100


声明：【Z11H螺纹闸阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的Z11H螺纹闸阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
