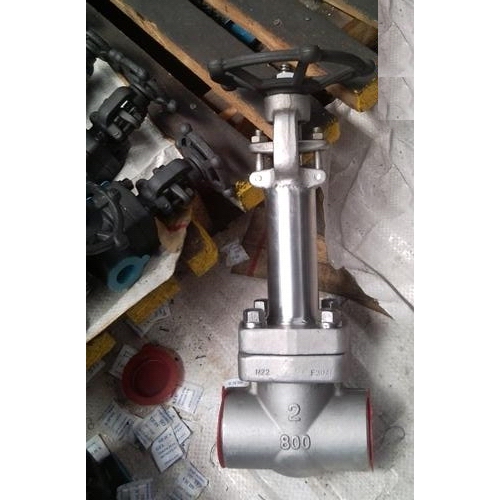

产品名称：DZ61Y锻钢低温闸阀

产品型号：DZ61H、DZ11H
产品口径：DN15～DN50
产品压力：1.6Mpa～14.0Mpa/150LB-800LB
产品材质：锻钢、铸钢、不锈钢

产品名称：锻钢低温闸阀产品型号：DZ61H、DZ11H公称通径：DN15～DN50结构形式：闸板式公称压力：1.6Mpa～14.0Mpa/150LB-800LB连接方式：内螺纹、承插焊、法兰适用温度

产品名称：	锻钢低温闸阀	产品型号：	DZ61H、DZ11H
公称通径：	DN15～DN50	结构形式：	闸板式
公称压力：	1.6Mpa～14.0Mpa/150LB-800LB	连接方式：	内螺纹、承插焊、法兰
适用温度：	-20ºC～-101ºC～-196ºC	驱动方式：	手动、伞齿轮、电动、气动、液动
阀体材质：	锻钢、铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	液氮、乙烯、甲烷、液态天然气、二氧化碳等	生产厂家：	浦首阀门

产品说明

DZ61H锻钢低温闸阀适用于甲烷、液态天然气、已烯、二氧化碳、液氨、液氧、液氮、液氢等低温介质。阀盖设计成便于保冷的长颈结构，以保证填料函底部的温度保持在0℃以上。在闸板的进口侧设置泄压孔，防止阀体中腔的异常升压。阀门材料进行低温冲击试验，确保材料在低温下不会发生脆性破坏。用于-101℃以下的低温闸阀，阀门零部件在精加工前进行深冷处理。

主要性能参数

型号	压力级 (LB)	工作压力 (MPa)	适用温度 (℃)	适用介质
DZ11H-150(Lb)	150	2.0	-196℃	液氮、液氨、甲烷、乙烯、二氧化碳等
DZ11H-300(Lb)	300	5.0
DZ11H-600(Lb)	600	10.0
DZ11H-800(Lb)	800	14.0
DZ61H-150(Lb)	150	2.0	-196℃	液氮、液氨、甲烷、乙烯、二氧化碳等
DZ61H-300(Lb)	300	5.0
DZ61H-600(Lb)	600	10.0
DZ61H-800(Lb)	800	14.0

零部件材料

型号	材料
	阀体、阀盖、闸板	阀杆	密封面	填料
DZ11H-150(Lb)	低温钢、LCB、不锈钢	铬不锈钢	铬不锈钢或碳钢堆焊硬质合金	柔性石棉
DZ11H-300(Lb)
DZ11H-600(Lb)
DZ11H-800(Lb)
DZ61H-150(Lb)	低温钢、LCB、不锈钢	铬不锈钢	铬不锈钢或碳钢堆焊硬质合金	柔性石棉
DZ61H-300(Lb)
DZ61H-600(Lb)
DZ61H-800(Lb)

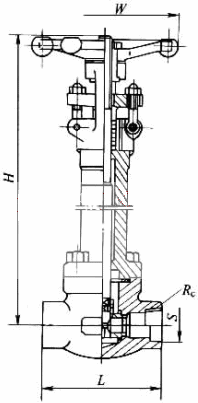

外形结构图

主要外形及结构尺寸 (mm)

DN		S/mm		T/in	W/mm	H（开）/mm	重量/kg
in	mm	JNSI	JIS	T/in	W/mm	H（开）/mm	重量/kg
½	15	21.8	22.2	½	125	333	7.1
¾	20	27.1	27.7	¾	125	360	9.4
1	25	33.8	34.5	1	160	407	13.5
1¼	32	42.6	42.2	1¼	160	475	15.0
1½	40	48.7	49.1	1½	180	475	17.8
2	50	61.1	61.1	2	200	551	28.0

声明：【DZ61Y锻钢低温闸阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的DZ61Y锻钢低温闸阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
