产品名称：	低温闸阀	产品型号：	DZ40Y
公称通径：	DN20～DN400	结构形式：	闸板式
公称压力：	1.6Mpa～10.0Mpa/150LB-300LB-600LB	连接方式：	法兰
适用温度：	-20ºC～-101ºC～-196ºC	驱动方式：	手动、伞齿轮、电动、气动、液动
阀体材质：	锻钢、铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	液氮、乙烯、甲烷、液态天然气、二氧化碳等	生产厂家：	浦首阀门

产品说明

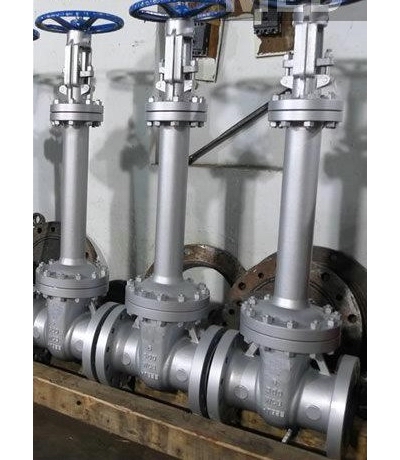

DZ40Y低温闸阀适用于甲烷、液态天然气、已烯、二氧化碳、液氨、液氧、液氮、液氢等低温介质。阀盖设计成便于保冷的长颈结构，以保证填料函底部的温度保持在0℃以上。在闸板的进口侧设置泄压孔，防止阀体中腔的异常升压。阀门材料进行低温冲击试验，确保材料在低温下不会发生脆性破坏。用于-101℃以下的低温闸阀，阀门零部件在精加工前进行深冷处理。

产品特点

1、为防止中腔异常升压，在闸板的进口侧设置了泄压孔
2、根据阀门的工作温度确定阀盖的顶部长度，确保阀?填料的可靠密封
3、根据工作温度合理选用填料，垫片等零件的材料
4、严格控制材料的化学成份及低温冲击韧性等力学性能指标
5、采用多种配管法兰标准及密封面型式，适用于各种工程需要

执行标准

设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
JB/T7749	GB12221	JB79	Gb9131	JB/T9092

压力试验

公称压力PN	1.6	2.5	4.0	6.4	10.0
强度试验	2.4	3.8	6.0	9.6	15.0
水密封试验	1.8	2.8	4.4	7.0	11.0
上密封试验	1.8	2.8	4.4	7.0	11.0
气密封试验	0.4-0.7

主要零件材料及性能

体盖板	阀杆	密封面	垫片	填料	工作温度	适用介质
ZGoCrMNVAI低温高压铸钢	1Cr7Ni12	STL/STL	1Cr13/柔性石墨  低温石棉	PTFE浸聚四氟乙  烯石棉绳  柔性石墨	-46	丙烷/炳烯  甲醇/乙烷  煤气/液氨
LCB
ZGoCrMNVAI低温高压铸钢					-60
LC1
ZGoCrMNVAI低温高压铸钢					-73
LC2
ZGoCrMNVAI低温高压铸钢	1Cr18Ni9Ti				-101
LC3
ZGoCrMNVAI低温高压铸钢					-115
LC4
ZGoCrMNVAI低温高压铸钢					-196

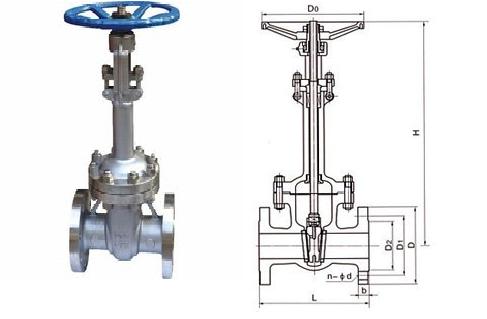

外形结构图

主要外形尺寸(PN1.6MPa-2.5 MPa)

1.6MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
凸面法法  RF DZ40Y-16LCB DZ40Y-16LC1 DZ40Y-16LC2 DZ40Y-16LC3 DZ40Y-16LC4 DZ40Y-16P DZ40Y-16R	20	150	105	75	55	14	4-Φ14	320	140
	25	160	115	85	65	14	4-Φ14	350	160
	32	180	135	100	78	16	4-Φ18	385	180
	40	200	145	110	85	16	4-Φ18	420	220
	50	250	160	125	100	16	4-Φ18	540	240
	65	265	180	145	120	18	4-Φ18	610	240
	80	280	195	160	135	20	8-Φ18	690	280
	100	300	215	180	155	20	8-Φ18	780	300
	125	325	245	210	185	22	8-Φ18	930	320
	150	350	280	240	210	24	8-Φ23	980	350
	200	400	335	295	265	26	12-Φ26	1180	400
	250	450	105	355	320	30	12-Φ30	1390	450
	300	500	460	410	375	30	12-Φ30	1620	500
	350	550	520	470	435	34	16-Φ34	1810	500
	400	600	580	525	485	36	16-Φ36	1970	550
2.5MPa	20	150	105	75	55	16	4-Φ16	320	140
凸面法法  RF DZ40Y-25LCB DZ40Y-25LC1 DZ40Y-25LC2 DZ40Y-25LC3 DZ40Y-25LC4 DZ40Y-25P DZ40Y-25R	25	160	115	85	65	16	4-Φ16	350	160
	32	180	135	100	78	18	4-Φ18	385	180
	40	200	145	110	85	18	4-Φ18	420	200
	50	250	160	125	100	20	4-Φ20	540	240
	65	265	180	145	125	22	8-Φ22	510	240
	80	280	195	160	135	22	8-Φ22	690	280
	100	300	230	190	160	24	8-Φ24	780	300
	125	325	270	220	188	28	8-Φ28	930	300
	150	350	300	250	218	30	8-Φ30	980	320
	200	400	360	310	278	34	12-Φ34	1180	360
	250	450	425	370	332	36	12-Φ36	1390	400
	300	500	485	430	390	40	16-Φ40	1620	450
	350	550	550	490	448	44	16-Φ44	1810	500
	400	600	610	550	505	48	16-Φ48	1990	560

主要外形尺寸(PN4.0MPa-10.0MPa)

4.0 MPa	DN	L	D	D1	D2	D6	b	n-Φd	H	D0
凹面法法  MFM DZ40Y-40LCB DZ40Y-40LC1 DZ40Y-40LC2 DZ40Y-40LC3 DZ40Y-40LC4 DZ40Y-40P DZ40Y-40R	20	150	105	75	55	51	16	4-Φ14	330	140
	25	160	115	85	65	58	16	4-Φ14	360	160
	32	180	135	100	78	66	18	4-Φ18	440	180
	40	200	145	110	85	76	18	4-Φ18	455	200
	50	250	160	125	100	88	20	4-Φ18	575	240
	65	380	180	145	120	110	22	4-Φ20	635	240
	80	3103	195	160	135	121	22	8-Φ22	715	280
	100	50	230	190	160	150	24	8-Φ22	815	300
	125	400	270	220	188	176	28	8-Φ24	965	360
	150	450	300	250	218	204	30	8-Φ28	1025	400
	200	550	375	320	282	160	38	8-Φ30	1225	450
	250	650	445	385	345	313	42	12-Φ34	1440	560
	300	750	510	450	408	364	46	16-Φ34	1665	5470
	350	850	570	510	465	422	52	16-Φ41	1880	720
	400	950	655	585	535	474	58	16-Φ18	2050	800
6.4MPa	20	190	125	90	68	51	20	4-Φ18	330	180
凹面法法  MFM DZ40Y-64LCB DZ40Y-64LC1 DZ40Y-64LC2 DZ40Y-64LC3 DZ40Y-64LC4 DZ40Y-64P DZ40Y-64R	25	210	135	100	78	58	22	4-Φ23	360	180
	32	230	150	110	82	66	24	4-Φ23	410	180
	40	240	165	125	95	76	24	4-Φ23	480	220
	50	250	175	135	105	88	26	4-Φ23	585	240
	65	280	200	160	130	110	28	8-Φ23	690	240
	80	310	210	170	140	121	30	8-Φ23	745	280
	100	350	250	200	168	150	32	8-Φ25	885	300
	125	400	295	240	202	176	36	8-Φ30	985	360
	150	450	340	280	240	204	38	8-Φ34	1050	400
	200	550	405	345	300	260	44	12-Φ34	1240	450
	250	650	470	400	352	313	48	12-Φ41	1460	560
	300	750	530	160	412	364	54	16-Φ41	1670	5640
10.0MPa	25	210	135	100	78	58	24	4-Φ18	365	200
凹面法法  MFM DZ40Y-100LCB DZ40Y-100LC1 DZ40Y-100LC2 DZ40Y-100LC3 DZ40Y-100LC4 DZ40Y-100P DZ40Y-100R	32	230	150	110	82	66	24	4-Φ23	420	200
	50	250	195	145	112	88	28	4-Φ25	630	240
	65	280	220	170	138	110	32	8-Φ25	700	240
	80	310	230	180	148	121	34	8-Φ25	760	280
	100	350	265	210	172	150	38	8-Φ30	900	280



声明：【DZ40Y低温闸阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的DZ40Y低温闸阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
