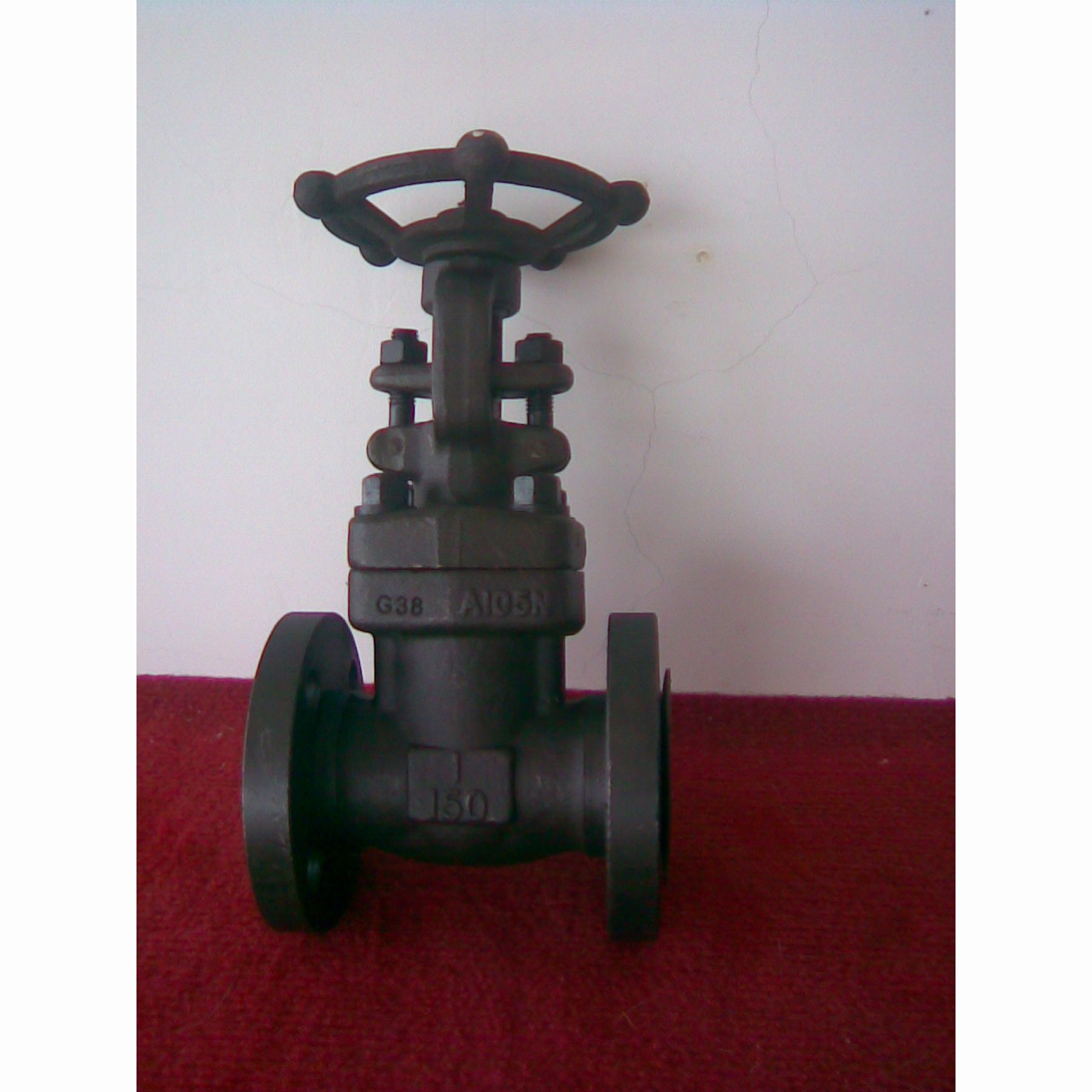

产品名称：	锻钢法兰闸阀	产品型号：	Z41Y
公称通径：	DN15～DN100	结构形式：	闸板式
公称压力：	1.6Mpa～42.0Mpa/150LB-2500LB	连接方式：	法兰、内螺纹、承插焊、焊接
适用温度：	-20ºC～+150ºC～425ºC～550ºC	驱动方式：	手动、伞齿轮、电动、气动、液动
阀体材质：	锻钢、锻不锈钢、A105、A182、F22、F304	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽	生产厂家：	浦首阀门

产品说明

Z41Y锻钢法兰闸阀适用于ANSI Class 150～2500，工作温度＜600℃的石油、化工、火力电站等各种工况的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动、气动等。

引用标准

设计与制造：API 600
结构长度：ANSI B 16.10
压力温度等级：ANSI B 16.34
试验与检验：API 598

设计形式

锻钢法兰闸阀有三种体盖连接设计形式。第一种是体盖螺栓连接锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖用螺栓连接，缠绕式垫片密封，优点是便于维修。第二种体盖焊接连接锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖全焊密封，优点是无外泄漏。第三种是压力自紧式阀盖锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，内压自密封环密封，优点是内部压力越大，其密封性能越好。

结构特点

1.产品设计制造按API标准，密封可靠，性能优良、能与进口设备配套使用。
2.600Lb以上闸板与阀座密封采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好、使用寿命长
3.阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
4.采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
5.阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
6.1500LB、2500LB中腔采用压力自紧式密封结构。密封性能随内压升高而升高，可靠性高。
7.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠，填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行。
采用以下结构
全径或缩径
结构长度按ANSI B16.10
法兰尺寸按ANSI B16.5
压力自紧式阀盖
明杆支架型（OS&Y）
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖
法兰标准符合API 602，MSS-SP-118（可采用标准）和ANSI B16.34、B35352。检验与测试按API598，标志按MSS-Sp-25。

标准材质明细表

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
		Type A105N	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	阀座	A276 420	A276 304	A276 304(L)	A276 316(L)
3	闸板	A182 F430	A182 F304	A182 F304(L)	A182 F316(L)
4	阀杆	A182 F6a	A182 F304	A182 F304(L)	A182 F316(L)
5	垫片	316夹柔性石墨		316夹PTFE
6	阀盖	A105	A182 F22	A182 F304(L)	A182 F316(L)
7	阀盖螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	圆柱销	A276 420		A276 304
9	填料压套	A276 410		A182 F304(L)	A182 F316(L)
10	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料压板	A105		A182 F304
12	螺母	A194 2H	A194 4	A194 8	A194 8M
13	阀杆螺母	A276 420
14	锁紧螺母	A194 2H	A194 4	A194 8	A194 8M
15	铭牌	SS
16	手轮	A197
17	润滑垫片	A273 431
18	填料	柔性石墨		PTFE
适用介质		水、蒸汽、油品等	水、蒸气、油品等	硝酸、醋酸等
适用温度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

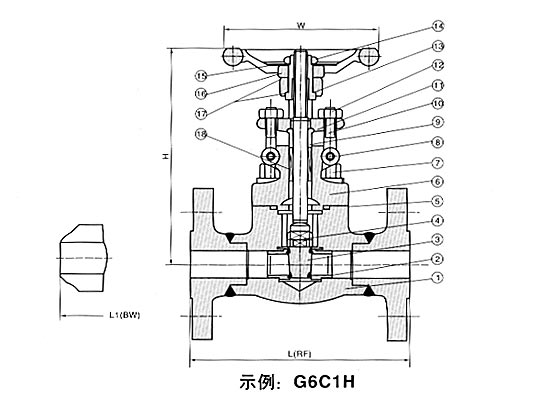

外形结构图

主要外形尺寸（mm)和重量（Kg）

NPS			1/2		3/4		1	11/4	11/2	2
L(RF) L1(BW)	150Lb		108		117		127	140	165	203
	300Lb		145		152		165	178	190	216
	600Lb		165		190		216	229	241	292
H（开）	150,300Lb		158		169		197	236	246	283
	600Lb		169		197		236	246	283	320
W			100		100		125	160	160	180
重量	150	RTJ	4.5		5.2		8.2	11.5	12.5	20.3
		BW	2.8		3.3		5.4	7.1	8.2	12.5
	300	RTJ	4.8		6.2		9.3	14	15.5	23.4
		BW	3.5		4.4		6.8	8.1	9.2	15.4
	600	RTJ	5.9		7.4		10.4	16.2	17.5	18.3
		BW	4.5		5.1		8.2	10.5	12.4	20.1
NPS				1/2		3/4	1	11/4	11/2	2
L(RTJ)	900-1500Lb			216		229	254	279	305	371
L1(BW)	900-1500Lb			216		229	254	279	305	368
H（开）				197		197	236	246	283	330
W				125		125	160	160	180	200
重量	RTJ			7.2		11.5	15.6	16.2	22.6	32.8
	BW			5.2		9.3	12.4	13.8	18.9	27.5



声明：【Z41Y锻钢法兰闸阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的Z41Y锻钢法兰闸阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
