产品名称：	电动伸缩蝶阀	产品型号：	SD941X/SD943H
公称通径：	DN40～DN2000	阀座密封：	橡胶密封或金属硬密封
公称压力：	0.6MPa～1.0MPa～1.6MPa	连接方式：	法兰式
适用温度：	-30ºC～+425ºC	驱动方式：	手动、蜗轮、电动、气动、液动
阀体材质：	铸铁、球墨铸铁、铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	空气、水、蒸气、煤气、油品等	生产厂家：	浦首阀门

产品说明

SD941X/SD943H电动伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能，使用于温度在425℃以下，公称压力在1.6MPa以下的石油、化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的最佳装置。

产品特点

1、结构独特，设计灵活，重量轻，省力，启闭迅速。
2、伸缩蝶阀不仅能补偿管道温差缩产生的热胀冷缩的功能，还能为维修阀门安装更换提供方便。
3、密封部位可调节更换，密封性能可靠。

性能参数

工作压力(MPa)		0.6	1.0、1.6、2.5
适用温度(℃)		橡胶密封≤80℃	适用温度(℃)	金属硬密封≤425℃
适用介质		水、污水、油品、空气等	适用介质	水、蒸汽、污水、油品、空气等
材料	阀体	灰铸铁	灰铸铁、铸钢	球墨铸铁
	蝶板	球墨铸铁(表面处理)	球墨铸铁、不锈钢	球墨铸铁
	阀杆	2Cr13	不锈钢、碳素钢	铬不锈钢

技术参数

公称通径	DN（mm）	50～2000
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用温度	≤80℃～425℃
适用介质	空气、水、蒸气、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。

执行器参数

执行器类别	引进型JOX系列执行器参数	引进型3610R系列执行器参数	引进型JHQ系列执行器参数
电源电压	标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩	50N·M～2000N·M	50N·M～1500N·M	50N·M～3000N·M
动作范围	0～90° 0～360°	0～90°	0～90°、0°～270°可选
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间	15秒/30秒/60秒	10秒/15秒/30秒	18S～112S
保护装置	过热保护	过载保护	内置过热保护、过载保护
环境温度	-30°～60°	-30°～60°	-20℃～+70℃
手动操作	同附带手柄操作	同附带手柄操作	机械离合机构，配手轮操作
机械限位	电气、机械二重限位	电气、机械二重限位	2个外部调整螺栓
防护等级	IP65	IP55	IP65、IP67、可定制IP68
防爆等级	无防爆	ExdⅡ BT4	ExdⅡ BT4,ExdⅡ CT6
位置测量	可选装开关或电位计	比例控制单元	电位计、比例控制单元
驱动电机	8W/E	AC可逆电机	鼠笼式异步电机
进线接口	PE1/2〞进线线锁	2-PF 1/2〞进线线锁	2个 PF 3/4”
壳体材料	铝合金	钢，铝合金	钢，铝合金，铝青铜，聚碳酸脂
外涂层	干粉，环氧聚酯，具有超强防腐功能

1.电源：电机为三相交流，380V（特殊订货660V、440V或220V），50Hz（特殊订货60Hz）；控制线电压220V/50Hz（特殊订货60Hz）；远程控制电压24VDC。
2.环境温度：-20—+60℃（特殊订货-60—+80℃）
3.相对温度：≤90%(25℃时）
4.普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性　　气体混合物。
5. 防护等级：户外型和防爆型为IP55（可订制IP67）。
6. 工作制：为短时10分钟（可订制30分钟）。

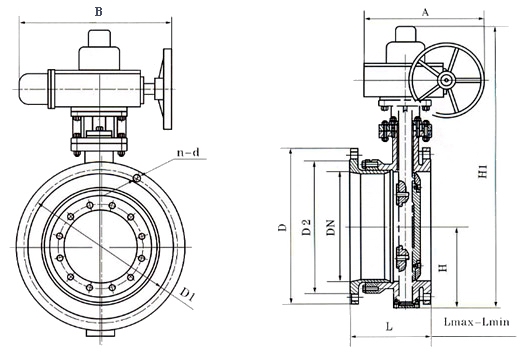

外形结构图

主要外形尺寸

公称 通径		外形尺寸（参考值）							法兰尺寸和螺栓尺寸（标准值）												电动 装置 型号 （参考）
		H	H1	Lmax	Lmin	L	A	B	0.6MPa				1.0MPa				1.6MPa
毫 米	英 寸								D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	80	440	164	138	151	250	255	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18	QB 10-1
65	21/2	95	445	190	154	172	250	255	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18	QB 10-1
80	3	98	476	195	163	177	250	255	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18	QB 10-1
100	4	114	504	227	184	206	250	255	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18	QB 10-1
125	5	128	550	254	195	215	250	255	240	200	176	8-18	250	210	184	8-18	250	210	184	8-18	QB 20-1
150	6	139	652	240	201	225	300	315	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22	QB 20-1
200	8	174	732	265	215	245	300	315	320	280	254	8-18	340	295	266	8-22	340	294	266	12-22	QB 60-1
250	10	215	823	295	235	265	300	315	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26	QB 60-1
300	12	245	877	308	254	282	300	315	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26	QB 120-1
350	14	270	932	325	271	300	300	315	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26	QB 120-1
400	16	305	1047	345	283	314	300	315	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30	QB 250-1
450	18	325	1092	370	314	340	575	714	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30	QB 250-1
500	20	360	1182	377	316	346	575	714	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33	QB 250-1
600	24	445	1380	446	388	417	656	810	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36	QB 500-0.5
700	28	505	1502	445	395	425	656	810	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36	QB 500-0.5
800	32	560	1545	479	425	455	656	810	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39	ZA 60
900	36	630	1710	515	455	485	785	863	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39	ZA 60
1000	40	680	1805	525	465	495	785	863	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42	ZA 60
1200	48	795	2096	574	512	542	785	863	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48	ZA 120
1400	56	900	2296	599	547	572	790	1338	1630	1560	1510	36-36	1675	1530	1530	36-42	1685	1590	1530	36-48	ZA 120
1600	64	1100	2720	640	589	615	868	1476	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56	ZA 240
1800	72	1124	2830	725	670	659	868	1476	2045	1970	1718	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56	ZA 240
2000	80	1290	3120	764	680	722	965	1600	2265	2180	2125	48-32	2325	2230	2150	48-48	2345	2230	2150	48-62	ZA 240



声明：【SD941X,SD943H电动伸缩蝶阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的SD941X,SD943H电动伸缩蝶阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
