产品名称：	气动单偏心蝶阀	产品型号：	WBAX、D672X
公称通径：	DN50～DN1000	阀座密封：	丁青橡胶、聚四氟乙烯
公称压力：	1.0Mpa～1.6MPa	连接方式：	对夹、法兰
适用温度：	-0ºC～+80ºC	驱动方式：	手动、蜗轮、电动、气动
阀体材质：	铸铁、球墨铸铁、铸钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、气体、粉体、液体	生产厂家：	浦首阀门

产品说明

WBAX、D672X气动单偏心蝶阀是本厂引进国外先进阀门制造技术，采用独特的“浮动密封”原理生产的蝶阀，彻底的解决了阀门内漏的可能性，并能减少密封阀座的磨擦阻力及操作扭矩。可广泛地使用于给排水、建筑、空调、污水、石油、化工、食品、医药、轻纺、水电等系统流体管道作截止和调节作用。

产品特点

1、浮动式阀座，能自动找正蝶板最佳密封位置，达到良好的密封效果，并能减少操作扭矩。
2、采用单偏心结构，可减少阀座在开关过程中磨损，提高使用寿命。
3、球形密封面，保证阀门在关闭时，既使出现关不到位的情况，也能保证阀门密封不漏水。
4、特殊销子设计，保证蝶板与阀杆紧密结合，并可进行更换。
5、整体烤漆，能有效地防止锈蚀且只要更换密封阀座材料，就可使用于不同介质。
6、精益选材，保证每个零件具有很高的可靠性。

主要规格

压力等级：1.OM Pa、1.6 M Pa
阀体压力：1.5 M Pa、2.4MPa
密封试验：1.1 M Pa、1.7 6 Mpa
工作温度：0～80°C
适用介质：水、油、气

主要材质

序号	名称	材料
1	阀体	球墨铸铁
2	蝶板	球墨铸铁、不锈钢
3	密封阀座	三元乙丙橡胶
4	阀杆	不锈钢

注：如需信号蝶阀资料来电索取

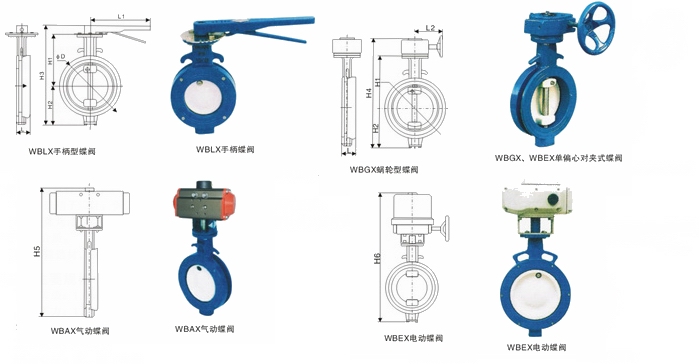

外形结构图

主要外形尺寸(压力等级：1.0MPa、1.6MPa)

公称通径	L	L1	L2	ФD	H1	H2	H3	H4	H5	H6
50	43	267	154	106	112.5	77	224	251	330	408
65	46	267	154	124	123	85	240	270	377	430
80	46	267	154	162	138	95	279	309	411	462
100	52	267	154	162	150	105	286	318	467	512
125	56	345	154	192	168	129	329	359	503	582
150	56	345	154	216	190	132	354	381	557	639
200	60	353	238	270	227.5	165	438	464	655	706
250	68	353	238	326	251	197	493	520	745	762
300	83		227	376	284.5	234		596	842	825
350	92		227	436	310	283		670		887
400	102		270	484	343	325		781		1030
450	114		280	534	390	369		852		1160
500	127		338	590	423	404		610		1343
600	154		385	690	550	470		1100		1536



声明：【WBAX,D672X气动单偏心蝶阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的WBAX,D672X气动单偏心蝶阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
