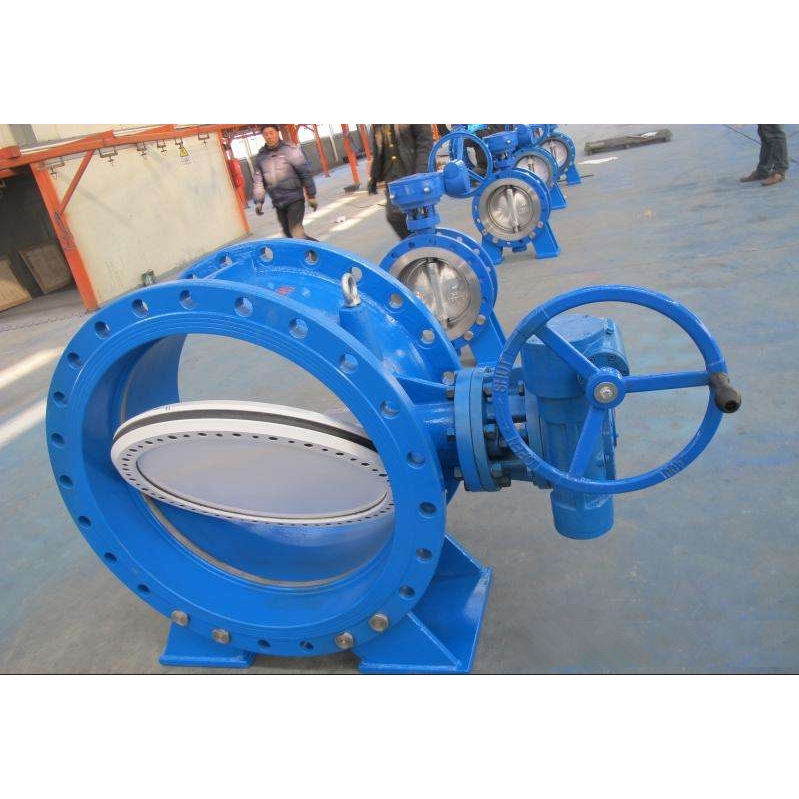

产品名称：	双偏心蝶阀	产品型号：	D343X
公称通径：	DN50～DN2000	阀座密封：	丁青橡胶、聚四氟乙烯
公称压力：	1.0Mpa～1.6MPa	连接方式：	对夹、法兰
适用温度：	-10ºC～+120ºC	驱动方式：	手动、蜗轮、电动、气动
阀体材质：	铸铁、球墨铸铁、铸钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、气体、粉体、液体	生产厂家：	浦首阀门

产品说明

D343X双偏心蝶阀主要适用于水厂、电厂、钢厂冶炼、造纸、化工、饮食等系统供排水用，尤其适用于自来水管路上，作为调节和截流设备使用。在单偏心蝶阀的基础上进一步改良成型的就是目前应用最广泛的双偏心蝶阀。其结构特征为在阀杆轴心既偏离蝶板中心、也偏离本体中心。双偏心的效果使阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。
产品特点
1、结构简单紧凑，重量轻，90°旋转，开关迅速。
2、设计合理，装拆容易，便于维修。
3、采用偏心结构，减少密封圈的磨擦，延长阀门使用寿命。
4、完全密封，泄漏为零。
5、更换阀板密封圈、O型圈、蝶板、转轴等材质，可适用多种介质和不同温度。

主要零部件材料

名称	国标	美标ASTM	英标BS
阀体	HT200、铸钢、WCB	A126 Class	B1452-20
阀板	QT500	A536 65-45-12	BS2789-65
转轴	2Cr13	420	Bs970
转套	ZCuZn38Mn3Pb2	B36	Bs1400
阀板密封圈	丁腈橡胶	D2000 Aa6014	Bs2494 Buua-N
阀体钢环	0Cr18Ni9	S32100	BS321S12

性能规范

公称通径 DN		100～1200	100～1200	mm
公称压力 PN		1.0	1.6	MPa
试验压力	密封	1.5	2.4	MPa
	壳体	1.1	1.76	MPa
适用温度(℃)		-10℃～120℃
适用介质		淡水、污水、空气等

主要外形尺寸

称通径 DN(mm)	尺寸(mm)
	D	D1	d	b	f	短结构		长结构	H	H1	H2	L		L1	L2	L3	L4	L5	h	m
						n-do	4-M	n-do				短结构	长结构
100	220	180	158	24	3	-	-	8-175	446	234	122	-	190	64	48	121	180	-	-	180
150	285	240	21 2	26	3	-	-	8-22	521 5	279	153	-	210	74	58	128	194	-	-	180
200	340	295	268	28	3	4-22	M20	8-22	690	349	216	89	230	80	70	163	241	250
250	390	350	320	28	4	8-22	M20	12-22	800	406	219	114	250	98	95	193	291	350
300	450	400	370	28	4	8-22	M20	12-22	959	542	267	114	270	449	178	254	104	473	300
350	505	460	430	30	4	12-22	M20	16-26	1048	583	315	127	290	449	178	254	104	473	300
400	565	515	482	30	4	12-26	M24	16-26	1120	620	350	140	310	449	178	254	104	473	300
450	615	565	532	34	4	16-26	M24	20-26	1190	667	373	152	330	449	178	254	104	473	300
500	670	620	585	34	5	16-26	M24	20-26	1280	702	428	152	350	486	196	254	130	528	300
600	780	725	685	35	5	16-30	M27	20-30	1409	759	450	178	390	627	244	245	162	596	345	400
700	895	840	800	40	5	20-30	M27	24-30	1613	885	528	229	430	627	244	245	162	596	390	400
800	1015	950	905	44	5	20-33	M30	24-33	1736	1013	573	241	470	635	270	295	196	711	430	300
900	1115	1050	1005	44	5	24-33	M30	28-33	1860	1071	639	241	510	635	270	295	196	711	470	300
1000	1230	1160	1110	50	5	24-36	M33	28-36	2107	1234	723	300	550	955	455	296	295	807	520	300
1200	1455	1380	1330	52	5	28-39	M36	32-39	2326	1343	833	350	630	955	455	296	295	807	620	300



声明：【D343X双偏心蝶阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的D343X双偏心蝶阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
