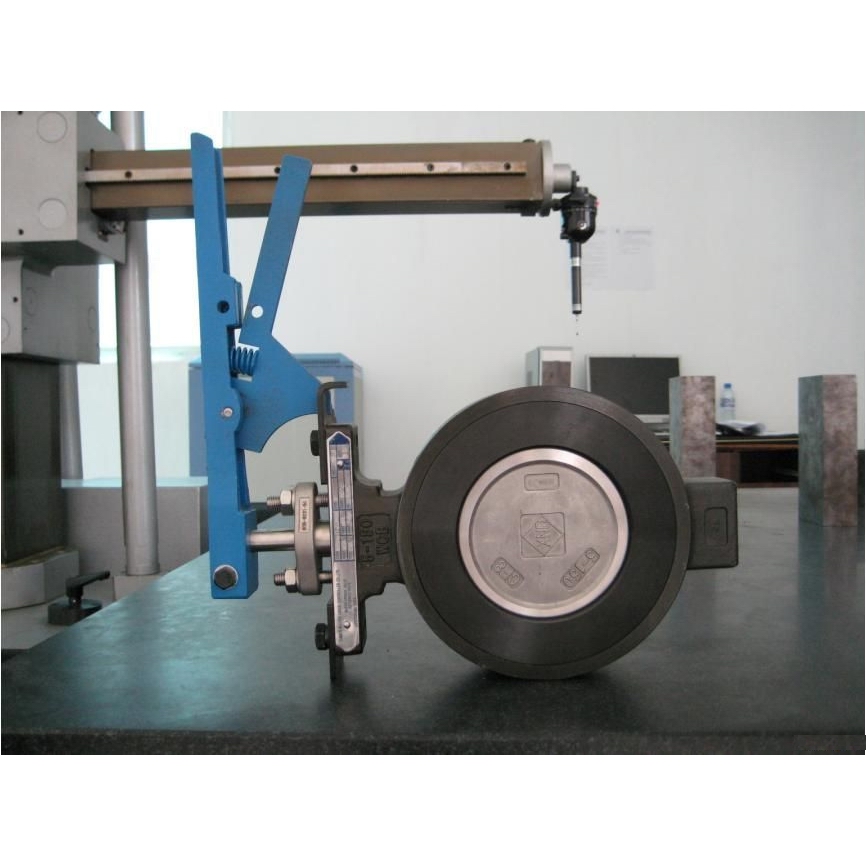

产品名称：	高性能三偏心蝶阀	产品型号：	GD
公称通径：	DN50～DN1000	阀座密封：	软密封、合金、司太立、不锈钢
公称压力：	1.0Mpa～4.0MPa / 150LB-300LB	连接方式：	对夹
适用温度：	-20ºC～+150ºC～425ºC	驱动方式：	手动、蜗轮、电动、气动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽、气体、粉体、液体	生产厂家：	浦首阀门

产品说明

GD高性能三偏心蝶阀采用带有球形密封表面的三偏心蝶板，配以单片挠性唇式密封座，适用于要求可靠密封和良好调节特性的场合。由于双偏心蝶板的设计，该阀门具有严密的密封性能，超长的使用寿命。可作快速切断或调节流量之用。是引进国外技术。此高性能蝶阀密封性能持久、流量特性优异、使用寿命长久。高性能对夹式蝶阀有标准型和防火型两种结构。所选用的材料可满足NACE MR－0175标准要求。并可提供用于氯所、氧气、高真空和腐蚀性介质及低温的这类阀门。

产品特点

单一的TFE弹性阀座密封结构，久经沙场考验
不必使用附加的密封圈或金属部件即能保持可靠密封
可操持双向的无泄漏密封
唇缘式密封设计补偿了使用时温度和压力的变化
维修减少、寿命延长
断流和控流性能优异：控制特性优异，流量曲线成等径变化；控制范围广，即使作为控流使用密封仍可靠；带凸缘式的阀门可作为终端使用
使用范围广，备有各种材料可供使用，常规的阀体碳钢、不锈钢，必要是可用包含蒙乃尔合金在内的其它材料。

偏置式阀杆和偏心式蝶板

在开启和牌任何位置时阀座与蝶板无任何接触
消除了开启频繁阀座上、下两端的磨损
减小了操作扭矩、降低了对操作机械的要求，具有了防火结构
高性能蝶阀按API607和BS6755第二部分经过 火烧试验，在发生火烧时具有密封能力

阀杆安装牢固可靠

阀杆上部安装有紧定环，即使由于意外情况，阀杆在阀门内断裂，阀杆的上部也不会穿过坚定环落下
只需要取下嵌件就可以更换阀座，而不必拆卸蝶板和阀杆

性能规范表

公称压力		150Lb~300Lb
试验	强度试验	3.1~7.8
	密封试验	2.2~5.6
	气密封试验	0.5~0.7
最高工作温度		350
适用介质		蒸汽、水、气体、腐蚀性介质等

密封座额定值

右表所示为密封座的温度压力额定值，是根据蝶板倒闭时所受压差来控制的。不同材料阀体的最大工作压力和试验压力示于上表“阀体额定值”
表中的额定值供一般应用场合参考，根据以往流程应用的经验或新的发展，使用的额定值可高于所示值。

阀体额定值表

阀体额定值（磅/英寸2）
温度（℉）	碳钢	316不锈钢	蒙乃尔合金
-20至100	285 Psi	275 Psi	230 Psi
200	260	240	200
300	230	215	180
400	200	195	185
500	170	170	170
试验压力	450	425	350

标准与规范

ANSI  B16.34	法兰连接、螺纹连接和焊接	MSS SP-55	钢铸件质量标准
ANSI B16.5	钢管法兰和法兰接件	MSS SP-68	信心阀座高压蝶阀
ANSI B31.1	动力管线	API  598	阀门的检验和试验
ANSI B31.3	化学设计和石油练油管线	API  600	钢制闸阀（壁厚要求）
ANSI  B31.4	碳氢化合物（液化石油气）	API 607	软密封球阀火烧试验
	无水氨和乙醇输液系统	API RP6F	阀门火烧试验规范
ANSI B31.8	气体传输和分配管线系统	API 609	凸缘式和对夹式蝶阀
ANSI  B16.104	控制阀阀泄漏系统	NACE MR-0175	油田设备抗硫化应力裂化的金属材料
MSS  SP-25	阀门标准标记系统	ASME	核电标记阀（二级和三级）



声明：【GD高性能三偏心蝶阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的GD高性能三偏心蝶阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
