产品名称：	双向密封蝶阀	产品型号：	D373H
公称通径：	DN50～DN1000	阀座密封：	合金、司太立、不锈钢
公称压力：	1.0Mpa～4.0MPa	连接方式：	对夹、法兰
适用温度：	-20ºC～+150ºC～425ºC	驱动方式：	手动、蜗轮、电动、气动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽、气体、粉体、液体	生产厂家：	浦首阀门

产品说明

D373H双向密封蝶阀采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果，达到双向密封延长使用寿命、密封性能最佳的目的。因此被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的最佳装置。

产品特点

1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
2、本蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
3、本蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、本蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
6、耐高温、耐低温、耐腐蚀性。

采用标准

设计标准 :GB/T12238-1989
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999

技术参数

公称通径	DN（mm）	50～1200
公称压力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
试验压力	强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验	0.66	1.1	1.76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6
适用介质	水、蒸气、油品、酸类腐蚀性等。
适用温度	碳钢 :-29℃～600℃ 不锈钢-40℃～600℃

主要零件材质

零件名称	材料
阀体	铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈	不锈钢、聚内脂、抗磨材料
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	柔性石墨

三偏心特点及原理

1、偏离管道中心
2、偏离密封面中心
3、倾斜的锥形
当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。

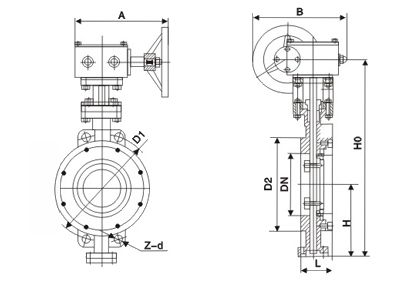

外形结构图

PN0.6MPa～PN1.0MPa连接尺寸

公称通径		结构长度 标准值	外形尺寸（参考值)				连接尺寸(标准值)				重量 (kg)
			H	H1	A	B	PN0.6MPa		PN1.0MPa
毫米	英寸	L					D1	Z-d	D1	Z-d
50	2	43	112	350	180	200	110	4-14	125	4-18	11
65	2-1/2	46	115	370	180	200	130	4-14	145	4-18	12
80	3	49	120	380	180	200	150	4-18	160	8-18	14
100	4	56	138	420	180	200	170	4-18	180	8-18	16
125	5	64	164	460	180	200	200	8-18	210	8-18	26
150	6	70	175	555	270	280	225	8-18	240	8-22	28
200	8	71	208	605	270	280	280	8-18	295	8-22	44
250	10	76	243	680	270	280	335	12-18	350	12-22	68
300	12	83	283	800	380	420	395	12-22	400	12-22	85
350	14	92	310	835	380	420	445	12-22	460	16-22	121
400	16	102	340	915	450	470	495	16-22	515	16-22	140
450	18	114	380	960	480	490	550	16-22	565	20-26	190
500	20	127	410	1020	480	490	600	20-22	620	20-26	260
600	24	154	470	1225	480	490	705	20-26	725	20-30	380
700	28	165	550	1355	640	660	810	24-26	840	24-30	450
800	32	190	640	1470	640	660	920	24-30	950	24-33	650
900	36	203	710	1545	750	860	1020	24-30	1050	28-33	830
1000	40	216	770	1795	850	900	1120	28-30	1160	28-36	1050
1200	48	254	890	1965	850	900	1340	32-33	1380	32-39	1400

PN1.6MPa～PN2.5MPa连接尺寸

公称通径		结构长度 标准值	外形尺寸（参考值）				连接尺寸(标准值)				重量 (kg)
			H	H1	A	B	PN1.6MPa		PN2.5MPa
毫米	英寸	L					D1	Z-d	D1	Z-d
50	2	43	112	350	180	200	125	4-14	125	4-18	11
65	2-1/2	46	115	370	180	200	145	4-14	145	8-18	12
80	3	49	120	380	180	200	160	8-18	160	8-18	15
100	4	56	138	420	180	200	180	8-18	190	8-22	17
125	5	64	164	460	180	200	210	8-18	220	8-26	27
150	6	70	175	555	270	280	240	8-22	250	8-26	29
200	8	71	208	605	270	280	295	12-22	310	12-26	45
250	10	76	243	680	270	280	355	12-26	370	12-30	69
300	12	83	283	825	380	420	410	12-26	430	16-30	86
350	14	92	310	900	380	420	470	16-26	490	16-33	122
400	16	102	340	980	450	470	525	16-30	550	16-36	141
450	18	114	380	1030	480	490	585	20-30	600	20-36	191
500	20	127	410	1105	480	490	650	20-33	660	20-36	260
600	24	154	470	1310	480	490	770	20-36	770	20-39	380
700	28	165	550	1435	640	660	840	24-36	875	24-42	450
800	32	190	640	1605	640	660	950	24-39	990	24-48	650
900	36	203	710	1745	750	860	1050	28-39	1090	28-48	830
1000	40	216	770	1885	850	900	1170	28-42	1210	28-56	1050
1200	48	254	890	2105	850	900	1390	32-48	1420	32-56	1400

PN4.0MPa连接尺寸

公称通径		结构长度 标准值	外形尺寸（参考值）				连接尺寸 标准值
			H	H1	A	B	PN40MPa
毫米	英寸	L					D1	Z-d
50	2	43	112	350	180	200	125	4-14
65	2-1/2	46	115	370	270	280	145	8-18
80	3	49	120	380	270	280	160	8-18
100	4	56	138	420	270	280	190	8-22
125	5	64	164	460	380	420	220	8-26
150	6	70	175	555	380	420	250	8-26
200	8	71	208	605	450	470	320	12-30
250	10	76	243	680	450	470	385	12-33
300	12	83	283	825	450	470	450	16-33
350	14	92	310	900	480	490	510	16-36
400	16	102	340	980	480	490	585	16-39
450	18	114	380	1030	640	660	610	20-39
500	20	127	410	1105	640	660	670	20-42



声明：【D373H双向密封蝶阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的D373H双向密封蝶阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
