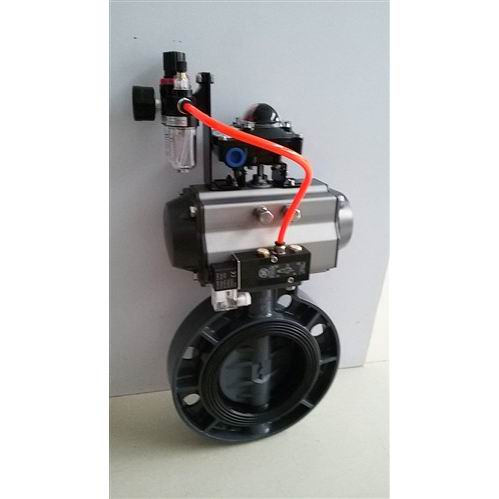

产品名称：PVC气动蝶阀

产品型号：D971X-10S
产品口径：DN40～DN300
产品压力：0.6Mpa～1.6MPa
产品材质：PVC、UPVC、CPVC、PPR、ABS、PVDF

产品名称：PVC气动蝶阀产品型号：D971X-10S 公称通径：DN40～DN300阀座密封：橡胶密封或者四氟密封公称压力：0.6Mpa～1.6MPa连接方式：对夹式适用温度：-25ºC～

产品名称：	PVC气动蝶阀	产品型号：	D971X-10S
公称通径：	DN40～DN300	阀座密封：	橡胶密封或者四氟密封
公称压力：	0.6Mpa～1.6MPa	连接方式：	对夹式
适用温度：	-25ºC～+135ºC	驱动方式：	手动、蜗轮、电动、气动
阀体材质：	PVC、UPVC、CPVC、PPR、ABS、PVDF	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	强酸、碱、腐蚀性液体	生产厂家：	浦首阀门

产品说明

PVC气动蝶阀适用于带腐蚀性介质的输送过程的截流，根据不同材质温度-14℃～100℃、-40℃～140℃。耐腐性能优异，延长使用寿命。转动灵活、使用方便。泄漏点少，强度高，装拆方便。含硬颗粒液体容易使球表面划伤。全部零件采用FRPP、PVDF、CPVC、UPVC、PVC、RPP 、ABS注塑件组装成型，耐腐蚀性能优良。

技术参数

空气驱动	压缩空气4-6bar(可带手轮)
公称通径	50～300mm
公称压力	1.0～1.6Mpa
适用温度	0～+60℃
连接方式	对夹
阀结构	A型
阀体材质	UPVC、CPVC、PP
阀芯材质	UPVC、CPVC、PP、PTFE
密封材质	FPM、EPDM、NBR
适用介质	PVC兼容的食品工业化学溶剂
可选附件	限位开关、定位器、电磁阀、减压阀

性能规范

公称通径DN	50～300（mm）
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6

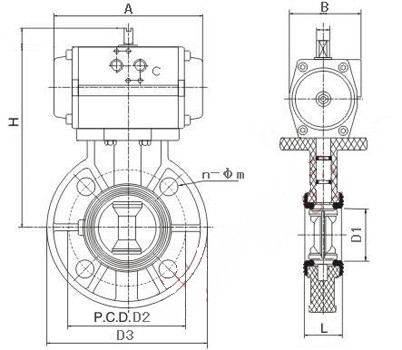

外形结构图

外形连接尺寸

通径(mm)	英寸″	尺寸（mm）
通径(mm)	英寸″	L	D1	D2-ANSI	D2-JIS	D2-DIN	D3	H	N-φm-ANSI	N-φm-JSI	N-φm-DIN
50	2	43	56.5	120.39	120	125	165	103	4-19	4-19	4-18
65	2 1/2	47.5	70	139.44	140	145	185	113	4-19	4-19	4-18
80	3	47.5	79	152.4	150	160	201	115	4-19	4-19	4-18
100	4	57.2	103	190.5	175	180	229	135	8-19	8-19	8-18
125	5	66	130	216	210	210	257	165	8-22	8-23	8-18
150	6	74	151	241.55	240	240	285	177	8-22	8-23	8-23
200	8	87.5	200	298.5	290	295	343	210	8-22	8-23	8-23
250	10	110	255	362	355	350	411	240	12-25	12-25	12-23
300	12	129	311	432	400	400	490	297	12-25	12-25	12-23

声明：【PVC气动蝶阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的PVC气动蝶阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
