产品名称：	卫生蝶阀	产品型号：	D81X
公称通径：	DN25～DN200	阀座密封：	丁青橡胶、聚四氟乙烯
公称压力：	1.0Mpa～1.6MPa	连接方式：	卡箍快装、外螺纹、焊接
适用温度：	-20ºC～+80ºC-150ºC	驱动方式：	手动、电动、气动
阀体材质：	不锈钢304、316、316L	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、气、液体	生产厂家：	浦首阀门

产品说明

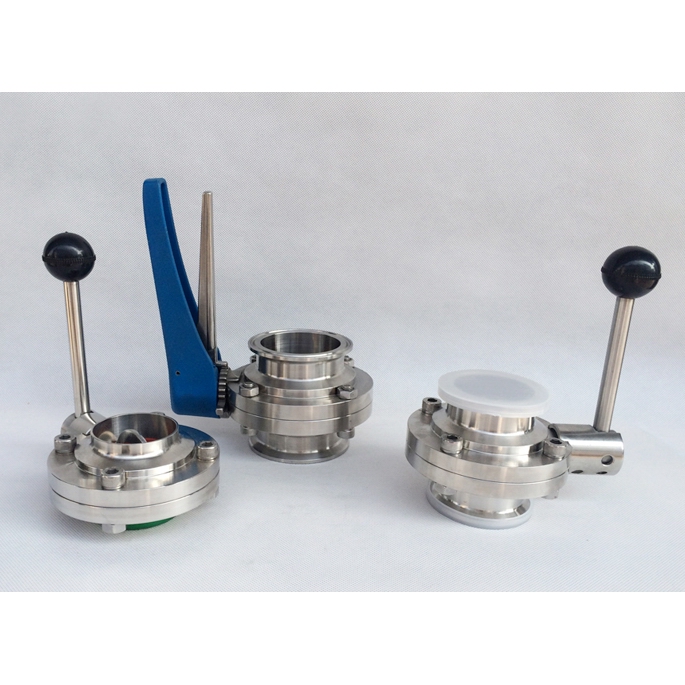

D81X卫生蝶阀专用于乳制品、食品、制药、啤酒、化妆品等工业领域。卫生蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种不锈钢阀门。所有卫生蝶阀与介质接触部份均为镜面抛光处理。

产品优点

1 、蝶阀橡胶密封圈与阀板均采用进口件，保证了蝶阀的使用性能和使用寿命；
2 、采用高精度数控车床精车阀体，保证了蝶阀可靠的互换性，免去了因更换橡胶而不能保证其使用性能的麻烦；
3 、阀杆镶装尼龙轴套，减小了磨擦力因而开启灵活轻松；
4 、钢件均采用不锈钢制作，橡胶采用食品橡胶，卫生质量高；
5 、阀体通径与管道内径等径，开启时窄而呈流线型的阀板与流体方向一致，流量大而阻力小，无物料积聚；
6 、手柄采用扳动式和拉动式，可承受较大操作力矩，不易扳断；
7 、开闭范围为0~90°，可固定于每隔15°的位置上，具有可调性，且开闭迅速，操作方便；
8 、阀体均采用可拆连接，结构简单，维修方便；
9 、造型轻巧美观，表面光亮而不粘尘，无毛刺扎手；
10 、经过严密的强度和密封试验，保证质量。

外形结构图

卫生蝶阀尺寸表/3A

Size	O	B	Kxk	A	H
1"	78.0	25.4	8.0×8.0	100.0	39.0
3/4"	78.0	25.4	8.0×8.0	100.0	39.0
1"	78.0	50.5	8.0×8.0	100.0	39.0
1 1/2"	86.0	50.5	8.0×8.0	100.0	39.0
2"	102.0	64.0	8.0×8.0	100.0	45.0
2 1/2"	115.0	77.5	10.0×10.0	104.0	51.0
3"	128.0	91.0	10.0×10.0	112.0	60.0
4"	154.0	119.0	11.0×11.0	120.0	67.0
5"	185.0	145.0	11.0×11.0	128.0	77.0
6"	215.0	167.0	11.0×11.0	160.0	92.5
8"	285.0	217.0	14.0×14.0	180.0	107.5

外形结构图

卫生蝶阀尺寸表/DIN

Size	O	B	Kxk	A	H
DN15	78.0	34.0	8.0×8.0	68.0	39.0
DN20	78.0	34.0	8.0×8.0	68.0	39.0
DN25	78.0	50.5	8.0×8.0	68.0	39.0
DN32	86.0	50.5	8.0×8.0	68.0	43.0
DN40	90.0	50.5	8.0×8.0	70.0	45.0
DN50	102.0	64.0	10.0×10.0	76.0	51.0
DN65	120.0	91.0	10.0×10.0	80.0	60.0
DN80	139.0	106.0	11.0×11.0	84.0	69.5
DN100	154.0	119.0	11.0×11.0	104.0	77.5
DN125	165.0	145.0	11.0×11.0	136.0	92.5
DN150	215.0	167.0	11.0×11.0	148.0	107.5

外形结构图

卫生蝶阀尺寸表ISO/IDF

Size	O	D	Kxk	A	H
φ19	78.0	25.4	8.0×8.0	66.0	39.0
φ25	78.0	50.5	8.0×8.0	66.0	39.0
φ32	78.0	50.5	8.0×8.0	66.0	39.0
φ38	86.0	50.5	8.0×8.0	70.0	43.0
φ45	90.0	64.0	8.0×8.0	74.0	45.0
φ51	102.0	64.0	10.0×10.0	76.0	51.0
φ57	106.0	77.5	10.0×10.0	76.0	53.0
φ63	115.0	77.5	10.0×10.0	80.0	57.5
φ76	128.0	91.0	10.0×10.0	84.0	64.0
φ89	139.0	108.0	11.0×11.0	90.0	69.5
φ102	154.0	119.0	11.0×11.0	104.0	77.0
φ108	159.0	119.0	11.0×11.0	107.0	79.5
φ138	185.0	145.0	11.0×11.0	138.0	92.5
φ159	215.0	183.0	11.0×11.0	148.0	107.5
φ219	285.0	233.5	14.0×14.0	165.0	142.5

外形结构图

卫生蝶阀尺寸表/SMS

Size	O	B	Kxk	A	H
25	78.0	50.5	8.0×8.0	66.0	39.0
32	78.0	50.5	8.0×8.0	66.0	39.0
38	88.0	50.5	8.0×8.0	70.0	43.0
51	102.0	64.0	10.0×10.0	76.0	52.0
63	115.0	77.5	10.0×10.0	80.0	57.5
78	128.0	91.0	10.0×10.0	84.0	64.0
89	139.0	108.0	11.0×11.0	90.0	69.5
102	154.0	119.0	11.0×11.0	104.0	77.0



声明：【D81X卫生蝶阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的D81X卫生蝶阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
