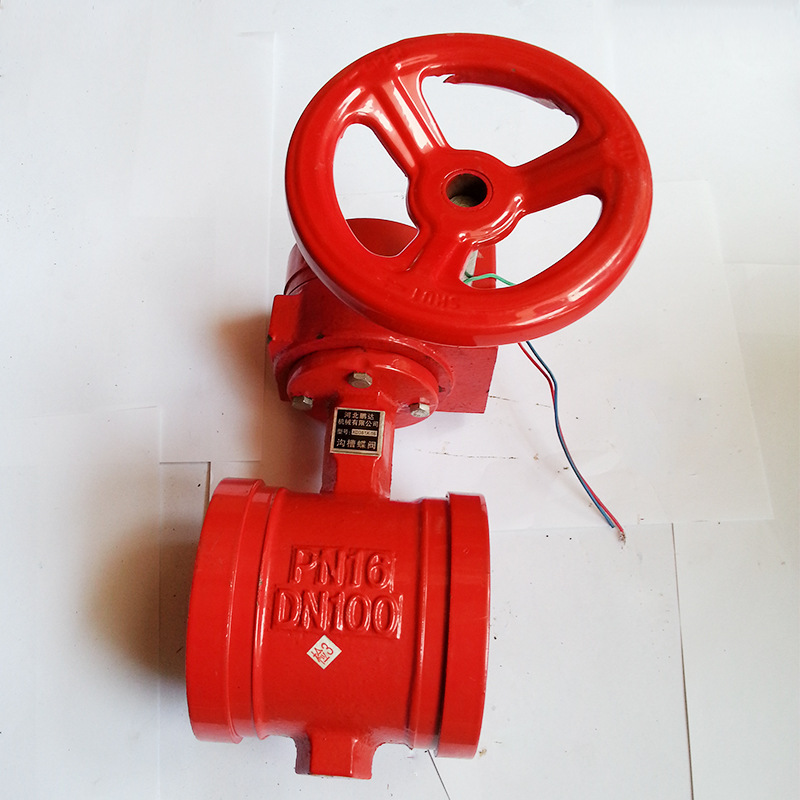

产品名称：	涡轮沟槽信号蝶阀	产品型号：	XD381X
公称通径：	DN50～DN300	阀座密封：	丁青橡胶、聚四氟乙烯
公称压力：	1.0Mpa～1.6MPa	连接方式：	沟槽、对夹、法兰
适用温度：	-20ºC～+80ºC	驱动方式：	手动、蜗轮、电动、气动
阀体材质：	铸铁、球墨铸铁、铸钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、气	生产厂家：	浦首阀门

产品说明

XD381X涡轮沟槽信号蝶阀适用于消防系统中控制阀门，要求常开的场合，当阀门开或关到指定位置时，阀门上的信号装置便可发出信号送至消防检测中心可以显示出蝶阀开启或关闭，以防止阀门误关闭而影响自动喷水灭火功能。

产品特点

XD381X涡轮沟槽信号蝶阀引进国外先进技术而自行开发的中线型蝶阀，当阀门被误关闭25%（全开度的1/4）时，电信号装置便输出被误关闭的信号到消防控制中心。XD381X涡轮沟槽信号蝶阀是消防自动喷水灭火系统的最佳配套产品。XD381X涡轮沟槽信号蝶阀的电信号装置设计于蜗杆、蜗轮驱动装置的顶部，并与阀杆直联传动，在精密全封闭的机电装置内，没有阀门开启度机械指示器和进口电气元件及防锈机件。输出信号长期稳定可靠。是消防工程中ZS系列自动喷水来灭火系统的控制阀，是一种蜗轮传动对夹带有启闭信号装置的蝶阀，具有显示灭水装置水源启闭功能，该阀具有密封性能好、开闭灵活、启闭显示位置准确、可靠、防潮等特点。

产品优点

1、小型轻便，容易拆装及维修，并可以任意位置安装。
2、结构简单、紧凑、90°旋转启闭迅速。
3、操作扭矩小，省力轻巧。
4、达到完全密封，气体试验泄漏为零。
5、选择不同零部件材质，可适用多种介质。
6、流量特性趋于直线，调节性能好。
7、启闭试验次数多达万次，使用寿命长。

性能参数

型号		XD381X-10	XD381X-16
工作压力（MPa）		1.0	1.6
适用温度（℃）		≤80℃
适用介质		水等
材料	阀体	铸铁、球墨铸铁
	蝶板	球墨铸铁（表面尼龙覆层）
	阀杆	铬不锈钢
	阀座	丁晴橡胶、球铁
	填料	O形橡胶圈

外形结构图

主要外形和连接尺寸

规格		尺寸 (mm)
mm	inch	A	B	C	D	E	F
50	2	81	60	8	16	85	57
65	2.5	97	73	8	16	106	65
80	3	97	89	8	16	113	75
100	4	116	114	10	16	135	90
125	5	148	141	10	16	148	110
150	6	148	168	10	16	181	124
200	8	134	219	11	19	204	155
250	10	159	273	13	19	230	190
300	12	166	324	13	19	270	230



声明：【XD381X涡轮沟槽信号蝶阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的XD381X涡轮沟槽信号蝶阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
