产品名称：	卫生级快装气动蝶阀	产品型号：	D81X
公称通径：	DN25～DN200	阀座密封：	丁青橡胶、聚四氟乙烯
公称压力：	1.0Mpa～1.6MPa	连接方式：	卡箍、外螺纹、焊接
适用温度：	-20ºC～+80ºC-150ºC	驱动方式：	手动、电动、气动
阀体材质：	不锈钢304、316、316L	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、气、液体	生产厂家：	浦首阀门

产品说明

D681X卫生级快装气动蝶阀专用于乳制品、食品、制药、啤酒、化妆品等工业领域。卫生级快装气动蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种不锈钢阀门。所有卫生蝶阀与介质接触部份均为镜面抛光处理。

产品优点

1 、蝶阀橡胶密封圈与阀板均采用进口件，保证了蝶阀的使用性能和使用寿命；
2 、采用高精度数控车床精车阀体，保证了蝶阀可靠的互换性，免去了因更换橡胶而不能保证其使用性能的麻烦；
3 、阀杆镶装尼龙轴套，减小了磨擦力因而开启灵活轻松；
4 、钢件均采用不锈钢制作，橡胶采用食品橡胶，卫生质量高；
5 、阀体通径与管道内径等径，开启时窄而呈流线型的阀板与流体方向一致，流量大而阻力小，无物料积聚；
6 、手柄采用扳动式和拉动式，可承受较大操作力矩，不易扳断；
7 、开闭范围为0~90°，可固定于每隔15°的位置上，具有可调性，且开闭迅速，操作方便；
8 、阀体均采用可拆连接，结构简单，维修方便；
9 、造型轻巧美观，表面光亮而不粘尘，无毛刺扎手；
10 、经过严密的强度和密封试验，保证质量。

气动执行器

气动执行器	双作用、单作用
驱动气源	5-7bar压缩空气
气动附件	限位开关、定位器、电磁阀、过滤减压阀、手轮机构
公称通径	Φ25－Φ102
公称压力	PN1.6
适用温度	-30~+120℃
连接方式	对夹式、卡箍快装式
阀体结构	一体式、三块式
阀体材质	304、316、316L
阀板材质	304、316、316L
阀座衬里	硅橡胶、氟橡胶、聚四氟
适用介质	食品、医药、包装机械等卫生级别工况

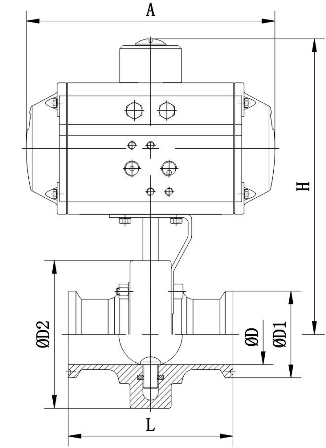

外形结构图

主要外形尺寸

规格 ISO	D	D1	D2	L	A	H
Φ25	21	50.5	78	66	144	165
Φ32	29	50.5	78	66	144	165
Φ38	35	50.5	86	70	144	169
Φ51	47	64	102	76	163	190
Φ63	59	77.5	115	98	163	200
Φ76	72	91	128	98	214	210
Φ89	80	106	139	102	214	215
Φ102	97	119	154	106	252	225
Φ108	102	119	159	106	252	230
Φ133	125	145	185	140	270	255
Φ159	150	172	215	260	354	305



声明：【D681X卫生级快装气动蝶阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的D681X卫生级快装气动蝶阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
