产品名称：	Y型夹套保温截止阀	产品型号：	BJ45W
公称通径：	DN15～DN200	结构形式：	截止式
公称压力：	2.5MPa～4.0MPa	连接方式：	法兰
适用温度：	29ºC～+550ºC	驱动方式：	手轮、伞齿轮
阀体材质：	WCB、铸钢、碳钢、不锈钢304/316/316L	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	易结晶液体	生产厂家：	浦首阀门

产品说明

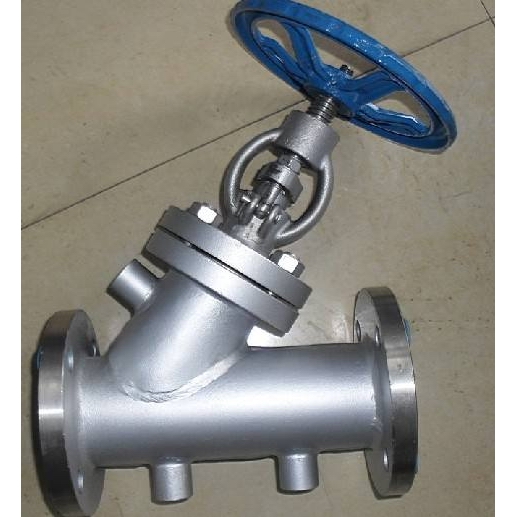

BJ45W-Y型夹套保温截止阀的保温夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有保温夹套的两个连接口。直流保温截止阀特别适用于化工、化肥行业的管路上，夹套内涵入蒸汽能防止介质结晶。广泛应用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。

标准规范

1、设计制造按GB12234-89 GB12234-89
2、结构长度按GB12221-89 GB12221-89
3、法兰尺寸按JB/T79-94 JB/779-94
4、阀门检查和试验按GB13927

性能参数

型号	公称压力	试验压力		适用温度	适用介质	保温套压力
		壳体	密封
BJ45W-25P	2.5	3.75	2.75	≤200	硝酸类	≤1.3
BJ45W-40P	4.0	6.0	4.4
BJ45W-64P	6.4	9.0	6.6		硝酸类
BJ45W-25P	2.5	3.75	2.75
BJ45W-40P	4.0	6.0	4.4
BJ45W-64P	6.4	9.0	6.6

主要零件材料

零件名称	ZG1CR18NI9TI系列	ZGOOCR18NI10系列	ZG1Cr18Ni12MO2Ti系列	ZGOOCR17NI14MO2系列	WCB系列
阀体/阀盖世	ZG1CR18NI9TI	ZGOOCR18NI10	ZG1Cr18Ni12MO2Ti	ZGOOCR17NI14MO2	WCB
闸板	ZG1CR18NI9TI	ZGOOCR18NI10	ZG1Cr18Ni12MO2Ti	ZGOOCR17NI14MO2	1Cr13
阀杆	1CR18NI9TI	00cr18ni10	1CR18NI12MOTI	OOCR17NI14MO	1Cr13
填料	PTFE纺织	PTFE纺织	PTFE纺织	PTFE纺织	石墨
垫片	304L+PTFE	304L+PTFE	316L+PTFE	316L+PTFE	石墨+304
压盖	ZG1CR18NI9TI	ZG00CR18ni10	ZG1Cr18Ni12MO2Ti	ZGOOCR17NI14MO2	WCB
填料压环	1CR18NI9TI	00CR18NI10	1Cr18NI12MOTI	OOCR17NI14MO	1Cr13
螺栓	1cr17ni2	1CR17NI2	1Cr17NI2	1Cr17Ni2	35CrMoA
螺母	1cr18ni9ti	1CR18NI9TI	1Cr18NI9ti	1Cr18NI9ti	45

外形结构图

主要外形尺寸

PN(MPa)	DN(mm)	尺寸(mm)										重量 kg
		L	L1	H	3-G	D	D1	D2	b	Z-φd	Do
2.5	15	200	50	210	1/2	105	75	55	16	4--φ14	120	14
	20	220	50	240	1/2	115	85	65	16	4--φ14	140	18
	25	220	50	250	1/2	135	100	78	18	4--φ18	160	25
	32	250	55	270	1/2	145	110	85	18	4--φ18	160	30
	40	270	60	310	1/2	160	125	100	20	4--φ18	160	36
	50	300	60	330	3/4	180	145	120	22	8-φ18	240	40
	65	350	65	360	3/4	195	160	135	22	8-φ18	240	54
	80	380	70	400	3/4	230	190	160	24	8-φ23	280	70
	100	430	75	480	1	270	220	188	28	8-φ25	320	100
	125	490	80	550	1	300	250	218	30	8-φ25	360	130
	150	570	90	620	1	330	280	248	32	12-φ25	360	170
	200	690	95	750	1	395	340	302	36	12-φ25	400	250
4.0	15	200	50	210	1/2	105	75	55	16	4--φ14	120	14
	20	220	50	240	1/2	115	85	65	16	4--φ14	140	18
	25	220	50	250	1/2	135	100	78	18	4--φ18	160	25
	32	250	55	270	1/2	145	110	85	18	4--φ18	160	33
	40	270	60	310	1/2	160	125	100	20	4--φ18	160	41
	50	300	60	330	3/4	180	145	120	22	8-φ18	240	45
	65	350	65	360	3/4	192	160	135	22	8-φ18	240	62
	80	380	70	400	3/4	230	190	160	24	8-φ23	280	80
	100	430	75	480	1	270	220	188	28	8-φ25	320	100
	125	490	80	550	1	300	250	218	30	8-φ25	360	130
	150	570	90	620	1	350	295	258	34	12-φ30	360	185
	200	690	95	750	1	415	355	315	40	12-φ34	400	268



声明：【BJ45W-Y型夹套保温截止阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的BJ45W-Y型夹套保温截止阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
