产品详情

产品名称：J94W,J94H卡套角式截止阀

产品型号：J94W/H
产品口径：DN3～DN25
产品压力：16.0MPa～32.0MPa
产品材质：WCB、铸钢、碳钢、不锈钢
产品名称：卡套角式截止阀 产品型号：J94W/H 公称通径：DN3～DN25结构形式：截止式公称压力：16.0MPa～32.0MPa连接方式：卡套适用温度：-29ºC～+550ºC
产品名称：卡套角式截止阀 产品型号：J94W/H
公称通径：DN3～DN25结构形式：截止式
公称压力：16.0MPa～32.0MPa连接方式：卡套
适用温度：-29ºC～+550ºC驱动方式：手轮
阀体材质：WCB、铸钢、碳钢、不锈钢标准：国标GB、德国DIN、美国API、ANSI
适用介质：水、油、蒸汽、气体、液体生产厂家：浦首阀门

产品说明

J94W/H卡套角式截止阀密封性良好，一般用于较小流量，适用于较高压力的气体或液体（如蒸汽、油品）介质的密封。使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。广泛用于石油、化工、电厂、冶金等行业。

主要零部件材料

序号零件名称材质
1连接螺母20# 、A105、 SS304 、SS304L 、SS316 、SS316L
2卡套20# 、A105 、SS304 、SS304L 、SS316 S、S316L
3阀体20# 、A105 、SS304 、SS304L 、SS316 、SS316L
4填料垫PTFE 、柔性石墨/金属盘根
5填料PTFE 、柔性石墨
6填料压盖20# 、A105 、SS304 S、S304L 、SS316 、SS316L
7锁紧螺母20# 、A105 、SS304 、SS304L 、SS316 、SS316L
8阀杆20# 、A105 、SS304 、SS304L 、SS316 、SS316L
9手轮20# 、A105 、SS304 、SS304L 、SS316 、SS316L
10带帽螺母20# 、A105 、SS304 、SS304L 、SS316 、SS316L

主要性能规范

型号公称压力(MPa)试验压力(MPa)工作压力 (MPa)工作温度 (℃)适用介质
壳体 (MPa)密封 (液)密封 (气)
J94W-160P-DN316.024.017.60.616.0P≤540℃液化石油气水、酸、蒸汽、油品等
J94W-320P-DN632.048.035.20.632.0C≤425℃

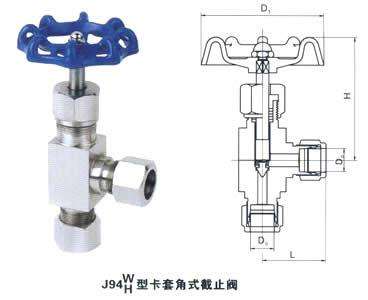

外形结构图

J94W,J94H卡套角式截止阀(图1)
主要外形尺寸
ITEM NO.DLHD0
J94W/H-18389270
J94W/H-210389270
J94W/H-312399270
J94W/H-414409470
J94W/H-5184210080

声明：【J94W,J94H卡套角式截止阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的J94W,J94H卡套角式截止阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
