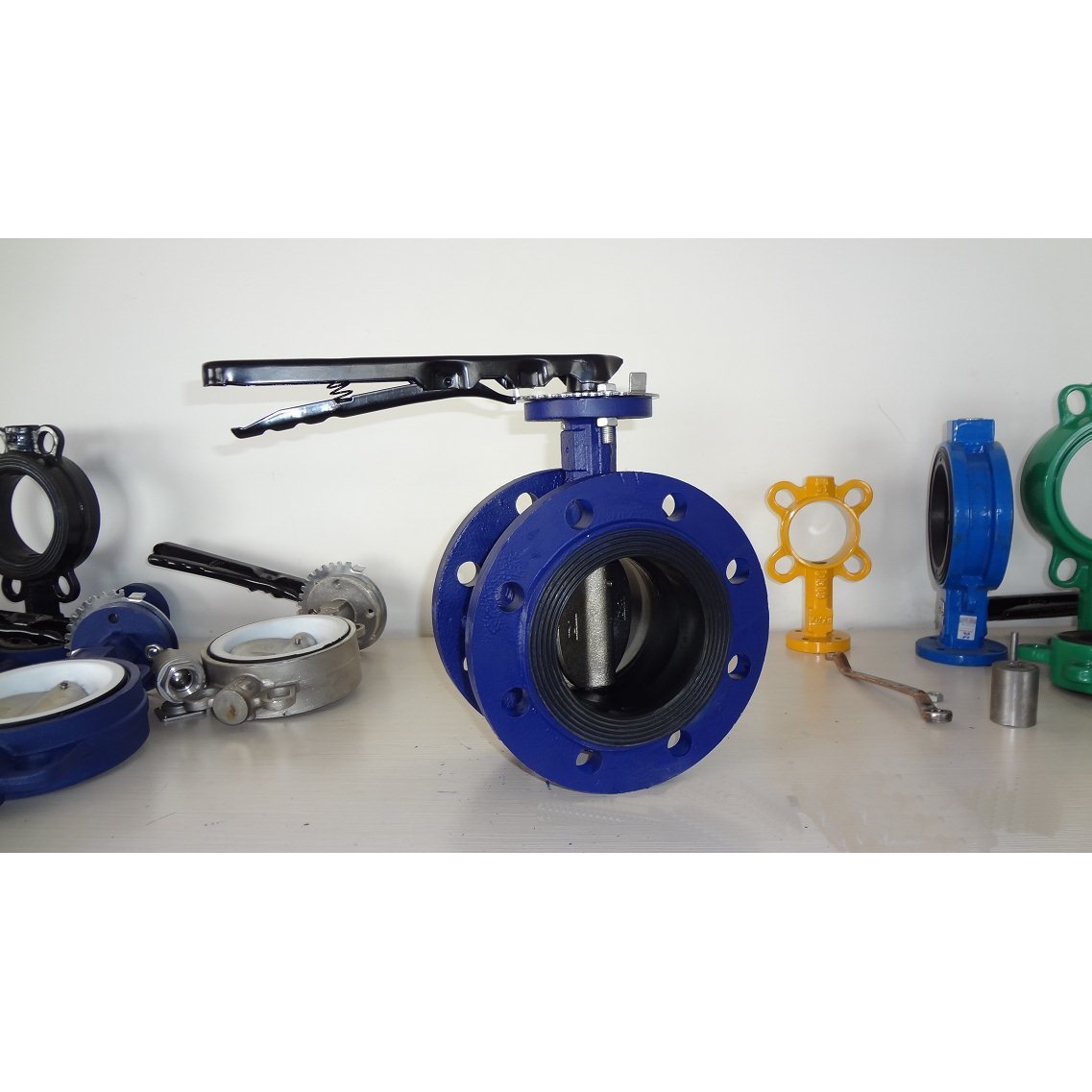

产品名称：	手动法兰式蝶阀	产品型号：	D341X、D41X
公称通径：	DN50～DN1000	阀座密封：	丁青橡胶、聚四氟乙烯
公称压力：	1.0Mpa～1.6MPa	连接方式：	对夹、法兰
适用温度：	-20ºC～+150ºC	驱动方式：	手动、蜗轮、电动、气动
阀体材质：	铸铁、球墨铸铁、铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、气体、粉体、液体	生产厂家：	浦首阀门

产品说明

D341X、D41X手动法兰式蝶阀该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

产品特点

1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。

制造规范

设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

技术参数

公称通径	DN（mm）	50～2000
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。
零件名称	材料
阀体	球墨铸铁、铸钢、合金钢、不锈钢
蝶板	铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨O

密封材料选用和适用温度

材料品种	氯丁橡胶	丁晴橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶	天然橡胶	尼龙
英语简称	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型号代号	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1	N
耐最高温度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐最低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
适用工作温度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃

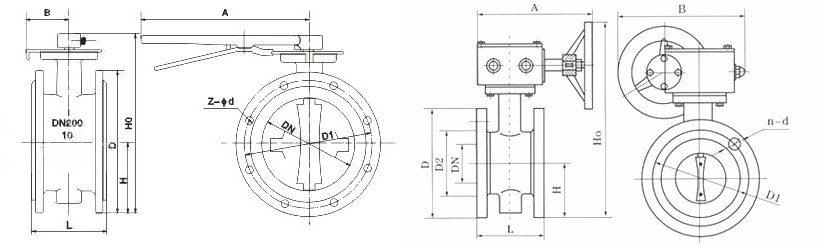

外形结构图

D41X|D341X主要外形尺寸0.6MPa

公称通径mm	L	H	H0	A	B	D	D1	D2	n-d	重量kg
50	108	63	306	180	200	140	110	88	4-14	13
65	112	70	321	180	200	160	130	108	4-14	14
80	114	83	346	180	200	190	150	124	4-18	15.5
100	127	105	387	180	200	210	170	144	4-18	19.5
125	140	115	411	180	200	240	200	174	8-18	25.5
150	140	137	447	270	280	265	225	199	8-18	28.5
200	152	164	572	270	280	320	280	254	8-18	48
250	250	206	646	270	280	375	335	309	12-18	69
300	270	230	738	380	420	440	395	363	12-22	91
350	290	248	761	380	420	490	445	413	12-22	110
400	310	289	877	450	470	540	495	463	16-22	140
450	330	320	938	480	490	595	550	518	16-22	180
500	350	343	993	480	490	645	600	568	20-22	215
600	390	413	1131	480	490	755	705	667	20-26	290
700	430	478	1476	640	660	860	810	772	24-26	560
800	470	525	1533	640	660	975	920	878	24-30	910
900	510	585	1655	750	860	1075	1020	978	24-30	1500
1000	550	640	1765	850	900	1175	1120	1078	28-30	1750
1200	630	755	1995	850	900	1405	1340	1295	32-33	2180
1400	710	910	2310	1000	925	1630	1560	1510	36-36	2400
1600	790	1030	2595	1000	925	1830	1760	1710	40-36	2870
1800	870	1140	2810	1100	980	2045	1970	1918	44-39	3380
2000	950	1250	3100	1100	980	2265	2180	2125	48-42	4010

D41X|D341X主要外形尺寸1.0MPa

公称通径mm	L	H	H0	A	B	D	D1	D2	n-d	重量kg
50	108	63	306	180	200	165	125	99	4-18	13.
65	112	70	321	180	200	185	145	118	4-18	14
80	114	83	346	180	200	200	160	132	8-18	15.5
100	127	105	387	180	200	220	180	156	8-18	19.5
125	140	115	411	180	200	250	210	184	8-18	25.5
150	140	137	447	270	280	285	240	211	8-22	28.5
200	152	164	572	270	280	340	295	266	8-22	48
250	250	206	646	270	280	395	350	319	12-22	69
300	270	230	738	380	420	445	400	370	12-22	91
350	290	248	761	380	420	505	460	429	16-22	110
400	310	289	877	450	470	565	515	480	16-26	140
450	330	320	938	480	490	615	565	530	20-26	180
500	350	343	993	480	490	670	620	582	20-26	215
600	390	413	1131	480	490	780	725	682	20-30	290
700	430	478	1476	640	660	895	840	794	24-30	560
800	470	525	1533	640	660	1015	950	901	24-33	910
900	510	585	1655	750	860	1115	1050	1001	28-33	1500
1000	550	640	1765	850	900	1230	1160	1112	28-36	1750
1200	630	755	1995	850	900	1455	1380	1328	32-39	2180
1400	710	910	2310	1000	925	1675	1590	1530	36-42	2400
1600	790	1030	2595	1000	925	1915	1820	1750	40-48	2870
1800	870	1140	2810	1100	980	2115	2020	1950	44-48	3380
2000	950	1250	3100	1100	980	2325	2230	2150	48-48	4010

D41X|D341X主要外形尺寸1.6MPa

公称通径mm	L	H	H0	A	B	D	D1	D2	n-d	重量kg
50	108	63	306	180	200	165	125	99	4-18	13
65	112	70	321	180	200	185	145	118	4-18	14
80	114	83	346	180	200	200	160	132	8-18	15.5
100	127	105	387	180	200	220	180	156	8-18	19.5
125	140	115	411	180	200	250	210	184	8-18	25.5
150	140	137	447	270	280	285	240	211	8-22	28.5
200	152	164	572	270	280	340	295	266	12-22	48
250	250	206	646	270	280	405	355	319	12-26	69
300	270	230	738	380	420	460	410	370	12-26	91
350	290	248	761	380	420	520	470	429	16-26	110
400	310	289	877	450	470	580	525	480	16-30	140
450	330	320	938	480	490	640	585	548	20-30	180
500	350	343	993	480	490	715	650	609	20-33	215
600	390	413	1131	480	490	840	770	720	20-36	290
700	430	478	1476	640	660	910	840	794	24-36	560
800	470	525	1533	640	660	1025	950	901	24-39	910
900	510	585	1655	750	860	1125	1050	1001	28-39	1500
1000	550	640	1765	850	900	1255	1170	1112	28-42	1750
1200	630	755	1995	850	900	1485	1390	1328	32-48	2180
1400	710	910	2310	1000	925	1685	1590	1530	36-48	2400
1600	790	1030	2595	1000	925	1930	1820	1750	40-56	2870
1800	870	1140	2810	1100	980	2130	2020	1950	44-56	3380
2000	950	1250	3100	1100	980	2345	2230	2150	48-62	4010

声明：【D341X,D41X手动法兰式蝶阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的D341X,D41X手动法兰式蝶阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
