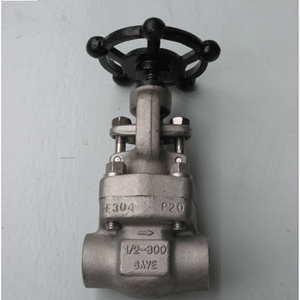

产品名称：	内螺纹锻钢截止阀	产品型号：	J61H/Y
公称通径：	DN15～DN50	结构形式：	截止式
公称压力：	150LB～2500LB	连接方式：	承插焊、焊接、法兰
适用温度：	-29ºC～+550ºC	驱动方式：	手轮
阀体材质：	锻钢A105、A182、F304、F316	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽、气体	生产厂家：	浦首阀门

产品说明

J11H/Y内螺纹锻钢截止阀有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。

设计规范

钢锻截止阀制造按API602,BS5352,ANSI/ASME B16.34,试验与验收按API 598,标识按照MSS SP-25。
结构型式：
1、全通径或缩径
2、结构长度按ANSI/ASME B16.10
3、法兰按ANSI/ASME B16.5
4、自密封阀盖
5、明杆带支架
6、两端自动调整的填料压套；
7、本体倒密封
8、整体阀体法兰
9、对焊端按ANSI/ASME B16.25
10、环连接阀体阀盖垫片
11、用缠绕式垫片的螺栓型阀盖、螺纹密封、焊接型阀盖，或自密封阀盖

零件材料

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
		Type A105	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	垫片	316+柔性石墨		316夹柔性石墨+PTFE
3	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
4	圆柱销	A276 420		A276 304
5	填料压套	A276 410		A182 F304(L)	A182 F316(L)
6	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	螺母	A194 2H	A194 4	A194 8	A194 8M
8	阀杆螺母	A276 410
9	螺母	A194 2H	A194 4	A194 8	A194 8M
10	铭牌	SS
11	手轮	A197
12	填料压板	A216 WCB		A351 CF8
13	填料	Flexible Graphite		PTFE
14	阀盖	A105	A276 304	A182 F304(L)	A182 F316(L)
15	阀杆	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
16	阀瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
适用介质		水、蒸汽、油品等		水、蒸汽、油品等	硝酸、醋酸等
适用温度		-29℃～425℃		-29℃～550℃	-29℃～180℃

注意：
1、客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
2、CS=碳钢；AS=合金钢；SS=不锈钢；

外形结构图

主要外形尺寸150LB-600LB

NPS			1/2"	3/4"	1"	1 1/4"	11/2"	2"
L(RF) （法兰） L1（NPT）（内螺纹）	150Lb		180	117	127	140	165	203
	300Lb		152	178	203	216	229	267
	600Lb		165	190	216	229	241	292
H(开)	150Lb～300Lb		166	171	207	240	258	330
	600Lb		171	207	240	258	330	380
W			100	100	125	160	160	180
重量	150Lb	RF（法兰）	4.5	6.9	9.8	13.5	19.5	28.0
		NPT（内螺纹）	2.3	3.6	7.8	8.2	12.0	15.0
	300Lb	RF（法兰）	4.8	7.7	11.0	16.8	21.2	32.6
		NPT（内螺纹）	2.8	4.0	8.5	9.2	12.6	16.8
	600Lb	RF（法兰）	5.6	7.8	12.5	17.0	23.5	38.8
		NPT（内螺纹）	3.4	4.7	9.2	10.5	13.3	18.9

主要外形尺寸900LB-1500LB

NPS		1/2"	3/4"	1"	1 1/4"	11/2"	2"
L(RTJ) （法兰）	900Lb～1500Lb	216	229	254	279	305	371
H(NPT) （内螺纹）	900Lb～1500Lb	216	229	254	279	305	368
H(开)		207	207	240	258	330	355
W		125	125	160	160	180	200
柔性石墨	RTJ（法兰式）	8.0	13.2	17.4	19.0	24.5	31.0
	NPT（内螺纹）	5.2	10.0	14.6	15.8	20.5	27.8

声明：【J11H,J11Y内螺纹锻钢截止阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的J11H,J11Y内螺纹锻钢截止阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
