产品名称：	德标截止阀	产品型号：	J41H
公称通径：	DN15～DN300	结构形式：	截止式
公称压力：	1.6MPa～4.0MPa	连接方式：	焊接、法兰
适用温度：	-29ºC～+550ºC	驱动方式：	手轮、伞齿轮
阀体材质：	WCB、碳钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽、气体	生产厂家：	浦首阀门

产品说明

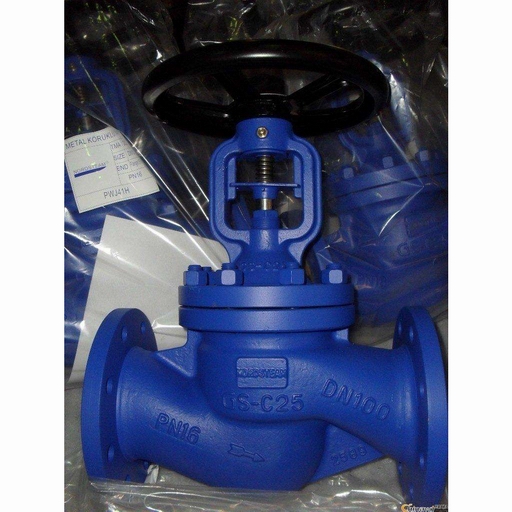

J41H德标截止阀适用于公称压力PN1.6～16MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

技术规范

制造标准: DIN EN13709-2003
结构长度: DIN EN1092-1:2002
法兰标准: DN EN 588-1:1995
试验标准: DIN EN12266:2003

产品特点

结构简单，制造和维修比较方便。
1、工作行程小，启闭时间短。
2、密封性好，密封面间磨擦力小，寿命较长。
3、零件材料，法兰和对焊尺寸，可根据实际工况选配，能满足各种工程需要。

注意事项

1、流体阻力大，开启和关闭时所需力矩较大。
2、不适用于带颗粒，粘度较大，易结焦的介质。
3、调节性能较差，无需维护的条件。

主要零部件材质

阀体/阀盖	阀杆	阀瓣	螺栓	螺母	填料Packing	垫片Gasket
GG25	13Cr	GG25	B7	2H	石墨	石墨+304
WCB	13Cr	WCB	B7	2H	石墨	石墨+304
CF8	F304	CF8	B8	8	石墨 石墨	石墨+304 石墨+304
CF8M	F316	CF8M	B8	8	石墨	石墨+304

性能规范

公称压力(MPa)	壳体试验压力(Mpa)	密封压力试验(Mpa)	适用温度(℃)	适用介质
1.6	2.4	1.76	HT:-10~300℃  CS:-29~425℃  SS:-59~540℃	水  蒸汽  油品
2.5	3.75	2.75
4.0	6.0	4.4

 外形结构图

主要外形尺寸

公称通径DN		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	PN16	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
	PN25	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
	PN40	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
H	PN16	190	190	195	210	220	230	255	270	360	380	415	530	665	932	992	1205
	PN25	190	190	195	210	220	230	255	270	360	380	427	545	675	940	1055	1213
	PN40	190	190	195	210	220	230	255	270	360	380	436	562	683	952	1065	1225
W	PN16	120	120	140	140	160	180	180	200	250	300	300	400	520	550	600	650
	PN25	120	120	140	140	160	180	180	200	250	300	300	400	520	550	600	650
	PN40	120	120	140	140	160	180	180	200	250	300	300	400	520	550	600	650



声明：【J41H德标截止阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的J41H德标截止阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
