产品名称：	美标波纹管截止阀	产品型号：	WJ41H
公称通径：	DN15～DN300	结构形式：	截止式
公称压力：	150LB～900LB	连接方式：	法兰、焊接、内螺纹
适用温度：	-40ºC～+425ºC	驱动方式：	手动
阀体材质：	铸铁、铸钢、不锈钢	标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽、气体、氯气、氨气	生产厂家：	浦首阀门

产品说明

WJ41H美标波纹管截止阀采用波纹管密封的设计，完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，不但提高了使用能源效率，增加生产设备安全性，减少了维修费用及频繁的维修保养，还提供了清洁安全的工作环境；适用于公称压力150LB-900LB，工作温度-29～550℃的石油、化工、制药、化肥、电力等行业。

产品优点

（1）双重的密封设计(波纹管+填料)若波纹管失效，阀杆填料也会避免泄漏,并符合国际密封标准。
（2）没有流体损失，降低能源损失，提高工厂设备安全。
（3）使用寿命长，减少维修次数，降低经营成本。
（4）坚固耐用的波纹管密封设计，保证阀杆的零泄漏，提供无需维护的条件。
（5）气体介质阀座采用PTFE软密封材料提高本阀的密封性。
(6）耐高温≤425℃阀座采用锥面硬密封。达到气密性能零泄漏。
(7)产品技术和性能全部按德标ARI标准制造。

结构特点

 (1)产品结构合理、密封可靠
(2)密封面堆焊Co基硬质合金，耐磨、耐腐、抗摩擦性能好、使用寿命长
(3)阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能
(4)零件材质及法兰、堆焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要
(5)阀芯可根据需要做承切断型和调节型

技术规范

结构形式	BB-BG-OS & Y
驱动方式	手动
	电动
设计标准	ASME B16.10、BS1873
结构长度	ASME B16.10
连接法兰	ASME B16.5
试验和检验	API598

检验标准

公称压力（LB）	壳体试验压力（MPa）	密封试验压力(MPa)	适用温度(℃)	使用介质
150	3.0	2.2	≤550℃	水、蒸汽、油品、气体等
300	7.5	5.5
600	15.0	11.0
900	22.5	16.5

主要零件材质

序号NO.	名称part name	材质material
1	阀体body	WCB、CF8、CF3
2	阀瓣disc	2CR13、SS304、SS316
3	轴销hinge pin	SS304、SS316
4	波纹管组件bellows combination	SS304、SS316L
5	阀盖bonnet	WCB、SS304、SS316
6	填料packing	柔性石墨Flexible graphite、PTFE
7	压套gland	25#、304、316
8	定位片locator	25#、304、316
9	阀杆螺母stem nut	铜合金ZQA19-4
10	手轮hand wheel	碳钢carbon steel
11	并帽cap	25#
12	油杯oil cup	黄铜brass
13	六角螺母hexagon nut	ASTMA193 2H、A193-8、A193-8M
14	双头螺栓bolt	ASTMA193 B7、A193-B8、A193-B8M
15	垫片gasket	柔性石墨+不锈钢flexible graphite+stainless steel、PTFE
16	阀杆stem	2Cr13、SS304、SS316

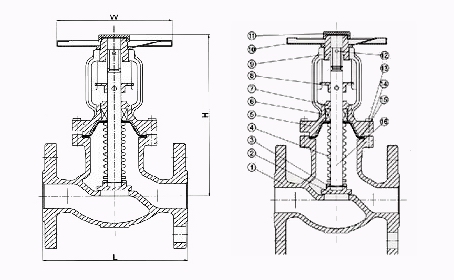

外形结构图

主要外形尺寸150LB

型号		WJ41H/W-150LB
压力等级		150LB
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		108	117	127	140	165	203	216	241	292	356	406	495	622	698	787
H		241	241	241	280	286	368	387	400	457	520	609	698	762	876	990
W		120	140	140	180	200	220	260	280	300	320	340	400	450	450	450
重量（kg）		4	5	6	10	13	18	30	35	55	75	104	200	300	390	610

主要外形尺寸300LB

型号		WJ41H/W-300LB
压力等级		300LB
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		152	178	203	215	229	267	292	318	356	400	444	559	622	711	762
H		241	241	283	320	322	399	438	450	584	610	660	762	850	1085	1187
W		120	140	140	180	200	220	260	280	300	320	340	400	450	450	450
重量（kg）		4	7	10	15	20	25	30	52	88	115	160	259	420	595	876

主要外形尺寸600LB

型号		WJ41H/W-600LB
压力等级		600LB
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		165	190	216	229	241	292	330	356	432	508	559	660	787	838	889
H		240	280	320	320	390	430	480	508	635	750	914	1016	1219	1330	1560
W		140	140	160	160	180	180	250	250	350	400	450	500	600	720	760
重量（kg）		7	10	16	22	29	35	50	90	150	230	300	510	850	1120	1400

主要外形尺寸900LB

型号		WJ41H/W-900LB
压力等级		900LB
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		229	229	254	279	305	368	419	381	457	559	610	737	838	965	1029
H		280	330	350	430	508	569	430	635	774	860	1040	1330	1560	1650	1780
W		160	160	180	180	250	250	320	350	450	550	600	720	760	820	890
重量（kg）		10	16	23	37	49	65	75	120	200	350	410	790	1300	1500	1800



声明：【WJ41H美标波纹管截止阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的WJ41H美标波纹管截止阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
