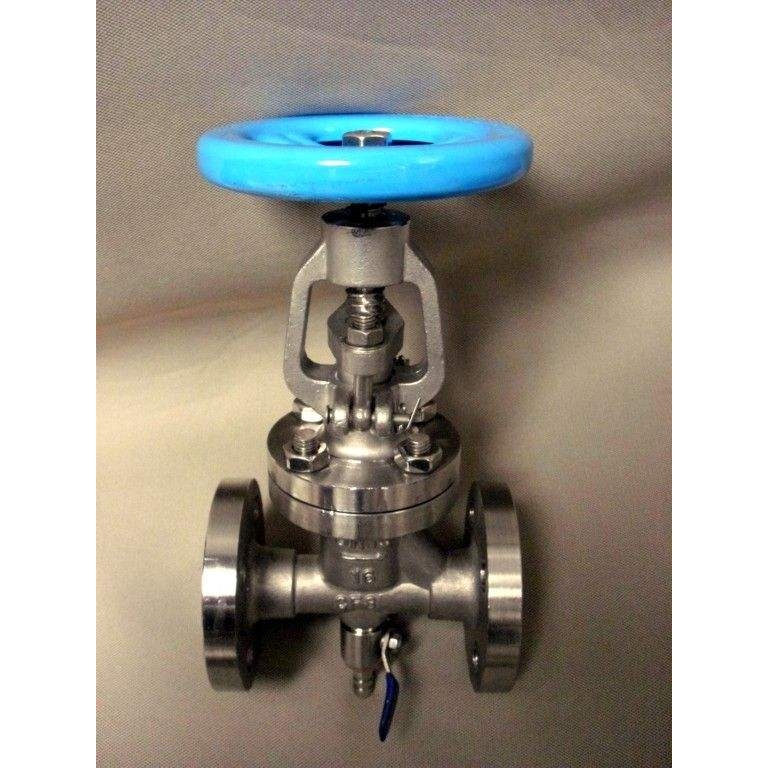

产品名称：	不锈钢抗生素截止阀	产品形号：	KJ41F
公称通径：	DN15～DN300	结构形式：	截止式
公称压力：	1.6MPa～6.4MPa	连接方式：	法兰
适用温度：	-29ºC～+550ºC	驱动方式：	手轮
阀体材质：	不锈钢、304、316、316L	标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽、气体、液体	生产厂家：	浦首阀门

产品说明

KJ41F不锈钢抗生素截止阀主要应用于生物发酵、医药和啤酒发酵、氨基酸发酵、生物农药发酵、生物肥料发酵、各种抗生素发酵、生物、生化、化学制药的物料、水、汽、冷的控制等领域，底部可以根据客户需要开设排泄孔，耐高温使用寿命长，无死角达到零泄漏水平。

执行标准

设计与制造：GB/T12235
法兰尺寸：JB/T79.1
结构长度：GB/T12221
检验与试验：JB/T9092

产品特点

1.具有较强的杀菌、清毒功能，防止产品染菌。
2.密封垫采用耐高温聚四氟乙烯复合材料制成。（最高温度可达 ≤120℃）
3.密封垫、阀体中道密封圈，阀杆填料全部采用优质聚四氟乙烯材料。寿命长、耐腐蚀，确保无内外漏。
4.流线型的流道，使得压力损失小。
5.密封垫可更换，拆卸更方便，维护费用低。

结构特点

1、抗菌素截止阀延续抗生素截止阀的优点，设计合理，无死角，能有效的降低制药生产中的染菌率，为抗生素无菌生产提供了可靠的保证；
2、抗菌素截止阀结构精密，密封性能好，杜绝了跑、冒、滴、漏、节约了能源消耗，为车间文明生产提供了有利条件；
3、抗菌素截止阀材质可靠、制作精细、经久耐用，密封采用聚四氟乙烯，耐腐蚀性能强，大修时只需更换垫片，拆卸容易、维修方便，降低了成本、提高了经济效益；
4、抗菌素截止阀使用范围广，不仅代替接种站的三通隔膜阀，而且可以广泛使用在原料药车间的结晶罐等工艺管道上，效果良好。

性能规范

公称压力	1.6 MPa
试验压力	强度试验	2.4 MPa
	密封试验	1.76 MPa
	上密封试验	1.76 MPa
	气密封试验	0.6 MPa
最高工作温度	120 ℃
适用介质	水、蒸汽、食品等

外形结构图

主要外形尺寸

规格 DN	主 要 连 接 尺 寸
	L	D	D1	D2	b	Z—Φd	H1	H2	D0
15	130	95	65	45	16	4—Φ14	252	194	120
20	150	105	75	55	16	4—Φ14	270	200	120
25	160	115	85	65	16	4—Φ14	310	235	140
32	190	135	100	76	18	4—Φ18	322	260	160
40	200	145	110	85	18	4—Φ18	360	345	180
50	230	160	125	100	20	4—Φ18	408	370	200
65	290	180	145	120	22	4—Φ18	435	420	240
80	310	195	160	135	22	4—Φ18	475	455	280
100	350	230	190	160	24	8—Φ23	525	495	320
125	400	270	220	188	28	8—Φ23	600	570	360
150	480	300	250	218	30	8—Φ25	675	630	400
200	600	350	310	278	34	12—Φ25	730	700	500
250	650	425	370	332	36	12—Φ30	786	740	550



声明：【KJ41F不锈钢抗生素截止阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的KJ41F不锈钢抗生素截止阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
