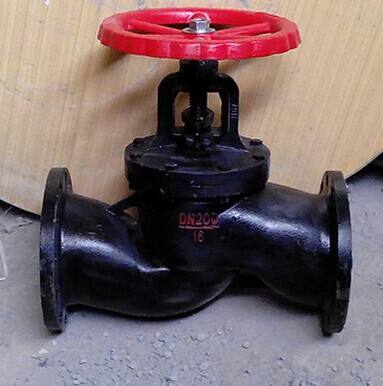

产品名称：	铸铁截止阀	产品型号：	J41T
公称通径：	DN15～DN600	结构形式：	截止式
公称压力：	1.6MPa	连接方式：	法兰
适用温度：	-29ºC～+200ºC	驱动方式：	手轮、伞齿轮、气动、电动
阀体材质：	铸铁、HT200、HT250、球墨铸铁	标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽、煤气	生产厂家：	浦首阀门

产品说明

J41T铸铁截止阀的结构较简单，制造与维修都较方便,密封面不易磨损、擦伤，密封性较好，寿命较长,启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。广泛用于给排水、煤气、电力、冶金、石油、化工、轻纺以及城建等行业，在蒸汽、水、油类介质的管路上作启闭用。

产品特点

J41T铸铁截止阀是一种常用的截断阀，主要用来按通或截断管路中的介质，一般不用于调节流量，截止阀适用的压力、温度范围很大，但一般用于中、小口径的管道。与闸阀相比，截止阀的结构较简单，制造与维修都较方便,密封面不易磨损、擦伤，密封性较好，寿命较长,启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。广泛用于给排水、煤气、电力、冶金、石油、化工、轻纺以及城建等行业，在蒸汽、水、油类介质的管路上作启闭用。

产品优点

1、流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。 　
2、启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方 向相垂直。
3、高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。 　
4、水锤现象不易产生。原因是关闭时间长。

技术参数

型号	公称压力 （MPa）	试验压力		工作温度	适用介质
		强度（水） （MPa）	密封（水） （MPa）
J41T-16	1.6	2.4	≤1.8	200	蒸汽、水
J41W-16	1.6	2.4	≤1.8	100	油品
J41H-16	1.6	2.4	≤1.8	200	蒸汽、水
J41G-16	1.6	2.4	≤1.8	100	蒸汽、水

主要零件材料

零件名称	材料
	J41T-16	J41W-16	J41H-16	J41F-16
阀体、阀盖	灰铸铁	灰铸铁	灰铸铁	灰铸铁
阀杆	钢	钢	钢	钢
阀瓣	灰铸铁+黄铜	灰铸铁	灰铸铁+不锈钢	灰铸铁聚四氟乙稀

外形结构图

主要外形尺寸

型号	公称通径DN（mm）	尺寸
		L	D	D1	D2	b-f	Z-Φd	H	Do
J41T-16 J41W-16 J41H-16 J41F-16	15	130	95	65	45	14-2	4-14	113	80
	20	150	105	75	55	16-2	4-14	113	80
	25	160	115	85	65	16-2	4-14	125	80
	32	180	135	100	78	18-2	4-18	145	100
	40	200	1451	110	85	18-3	4-18	180	130
	50	230	60	125	100	20-3	4-18	200	130
	65	290	180	145	120	20-3	4-18	205	150
J41T-16 J41W-16 J41H-16 J41F-16 中部法兰	65	290	180	145	120	22-3	4-18	310	150
	80	310	195	160	135	24-3	8-18	350	240
	100	350	215	181	155	26-3	8-18	365	240
	125	400	245	210	185	26-3	8-18	430	300
	150	480	280	240	210	28-3	8-23	450	300
	200	600	335	295	265	30-3	12-23	556	300



声明：【J41T铸铁截止阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的J41T铸铁截止阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
