产品名称：	衬胶截止阀	产品型号：	J41J
公称通径：	DN15～DN300	结构形式：	截止式
公称压力：	1.6MPa～2.5MPa	连接方式：	法兰
适用温度：	0ºC～+80ºC	驱动方式：	手轮、伞齿轮、气动、电动
阀体材质：	铸铁、铸钢、不锈钢	标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	腐蚀性液体或气体	生产厂家：	浦首阀门

产品说明

J41J衬胶截止阀专用于控制一般腐蚀性介质，阀体内腔表面覆有可供选择的各种橡胶，适用于不同工作温度和流体管中，具有强度高、耐腐蚀性好的特点。衬胶截止阀的阀瓣由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用。

执行标准

设计规范：GB/T 12233 GB/T 12235
结构长度：GB/T 12221
连接法兰：JB/T 78 JB/T 79
试验与检验：GB/T 13927
产品标识：GB/T 12220
供货规范：JB/T 7928

产品优点

1、流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。 　
2、启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方 向相垂直。
3、高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。 　
4、水锤现象不易产生。原因是关闭时间长。

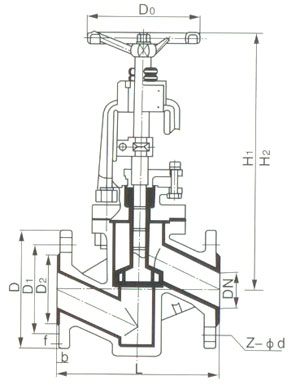

外形结构图

主要外形尺寸

规格		L	D	D1	D2	f	b	Z-d	D0	H1	H2
DN	NPS	1.0MPa
15		90	95	65	45	2	14	4-14	100	240	265
20		95	105	75	55	2	16	4-14	100	245	270
25	1	100	115	85	65	2	16	4-14	120	250	275
32	1	105	135	100	78	2	18	4-18	120	260	290
40	1	115	145	110	85	3	18	4-18	140	290	325
50	2	125	160	125	100	3	20	4-18	140	300	335
65	2	145	180	145	120	3	20	4-18	160	355	400
80	3	155	195	160	135	3	22	4-18	160	400	450
100	4	175	215	180	155	3	22	8-18	180	455	495
125	5	200	245	210	185	3	24	8-18	180	530	560
150	6	225	280	240	210	3	24	8-23	240	605	650
200	8	275	335	295	265	3	26	8-23	240	650	770
250	10	325	390	350	320	3	28	12-23	280	680	800
300	12	375	440	400	368	4	28	12-23	280	710	835
1.6MPa
15		90	95	65	45	2	14	4-14	100	240	265
20		95	105	75	55	2	16	4-14	100	245	270
25	1	100	115	85	65	2	16	4-14	120	250	275
32	1	105	135	100	78	2	18	4-18	140	260	290
40	1	115	145	110	85	3	18	4-18	140	290	325
50	2	125	160	125	100	3	20	4-18	160	300	335
65	2	145	180	145	120	3	20	4-18	180	355	400
80	3	155	195	160	135	3	22	8-18	240	400	450
100	4	175	215	180	155	3	24	8-18	240	455	495
125	5	200	245	210	185	3	26	8-18	280	530	560
150	6	225	280	240	210	3	28	8-23	320	605	650
200	8	275	335	295	265	3	30	8-23	360	650	770
2.5MPa
15		90	95	65	45	2	16	4-14	120	245	270
20		95	105	75	55	2	16	4-14	120	250	275
25	1	100	115	85	65	2	16	4-14	140	260	290
32	1	105	135	100	78	2	18	4-18	140	290	325
40	1	115	145	110	85	3	18	4-18	160	300	335
50	2	125	160	125	100	3	20	4-18	180	355	400



声明：【J41J衬胶截止阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的J41J衬胶截止阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
